[求助] 如何处理从MS软件导出的能带结构和态密度图 已有1人参与

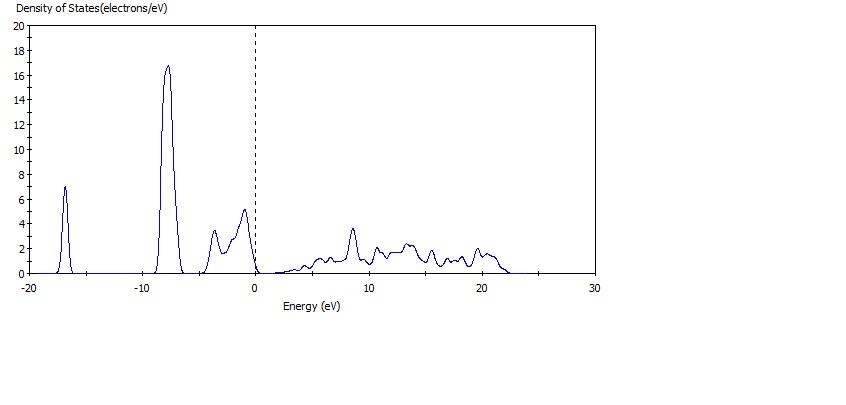

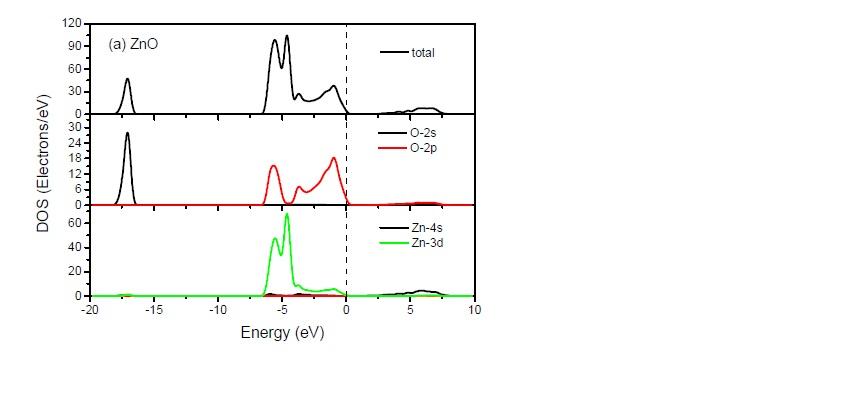

将MS里面的能带结构和态密度图数据复制到origin中后见图1，图1比较粗糙，曲线不是完全平滑，有什么方法可以做出图2完全平滑的曲线.请高手指教，之前一直没发现这个问题，今天被导师给指出，




回复此楼

» 收录本帖的淘帖专辑推荐

第一性原理 第一性原理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力挑战自己
1楼 2013-04-07 19:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

k_now

木虫 (正式写手)
★ ★
franch: 金币+2, 谢谢回帖交流，， 2013-05-13 21:23:01
好像和计算的精度有关系，猜测如果k点较多的话，会比较好一些
赞一下 回复此楼
我遇见谁会有怎样的对白，我等的人在多远的未来
2楼2013-04-08 16:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyh987

金虫 (小有名气)
引用回帖:
2楼: Originally posted by k_now at 2013-04-08 16:16:30
好像和计算的精度有关系，猜测如果k点较多的话，会比较好一些

不知道是不是这个问题，那岂不是得重新再计算吗，如果直接用这个图在论文中不知道可不可以？请高手赐教，去用计算一个就简单的结构的然后选取的精度是fine还是会有这个问题。
赞一下 回复此楼
努力挑战自己
3楼2013-04-08 17:09:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zal7891

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-04-08 21:31:12
fyh987: 金币+2, ★有帮助 2013-04-09 11:29:10
由于MS计算的DOS曲线的取点不是很密集，导致曲线不平滑，可以用origin将曲线变平滑，方法如下：
在origin中双击DOS曲线，在弹出的对话框中依次选择： Line → Connect → B-Spline → OK
即可以将图形变平滑了， 希望对你有帮助。
赞一下 回复此楼
我思故我在！
4楼2013-04-08 19:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gsq920306278

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-04-08 21:31:18
可以复制到Originpro绘图软件上进行修改。
赞一下 回复此楼
自己才是自己最大的敌人。
5楼2013-04-08 19:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haodong1121

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-04-08 21:31:25
fyh987: 金币+1, ★有帮助 2013-04-09 11:29:24
如果不想重新计算能带和态密度，那么在Origin里面对曲线进行处理也是一种思路。
作为对4楼的修改：Line → Connect → Spline → OK
B-Spline后的曲线不会经过原来的数据点，所以有误差。
希望对你的疑问有所帮助。
赞一下 回复此楼
梦想当学霸+大牛……
6楼2013-04-08 20:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyh987

金虫 (小有名气)
引用回帖:
5楼: Originally posted by gsq920306278 at 2013-04-08 19:44:15
可以复制到Originpro绘图软件上进行修改。

具体应该如何操作呢？LZ方不方便把具体操作给出
赞一下 回复此楼
努力挑战自己
7楼2013-04-09 09:37:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fyh987

金虫 (小有名气)
引用回帖:
4楼: Originally posted by zal7891 at 2013-04-08 19:03:07
由于MS计算的DOS曲线的取点不是很密集，导致曲线不平滑，可以用origin将曲线变平滑，方法如下：
在origin中双击DOS曲线，在弹出的对话框中依次选择： Line → Connect → B-Spline → OK
即可以将图形变平滑了，  ...

按LZ的方法试了一下，发现完全没有变化，不知道是不是曲线已经是相对平滑了
赞一下 回复此楼
努力挑战自己
8楼2013-04-09 09:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gsq920306278

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
franch: 金币+2, 谢谢回帖交流，， 2013-05-13 21:23:10
直接在MS中选中能带图，让后复制copy，打开Originpro软件，在Book1中的A(x)1的位置粘贴，选画图的那个直线图标就可画出图来，并且进行修改。
赞一下 回复此楼
自己才是自己最大的敌人。
9楼2013-04-09 20:38:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

磊俊陈

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流，， 2013-05-13 21:23:16
其实楼主不妨试试把线条加粗一点再看看
赞一下 回复此楼
以一颗学习的心态面对一切未知的事物！
10楼2013-04-10 08:41:35
