[求助] 电子束光刻磁控溅射金属剥离问题

电子束光刻磁控溅射金属剥离问题
首先在蓝宝石基片上预溅射一薄层铝膜,作用导电
1.采用双层胶copolymer/PMMA利用电子束曝光图形
      copolymer 2000rpm  150度 15分钟
      2%PMMA  2000rpm  180度 10分钟
2.显影 40秒 MIBK : IPA = 1 : 3
   定影 20秒 IPA
3.磁控溅射100nm金属铝膜 直流60W  70度 0.2pa  靶基距5cm
4.丙酮去胶泡24小时 丙酮超声5分钟 酒精超声5分钟
我的SEM图片显示:

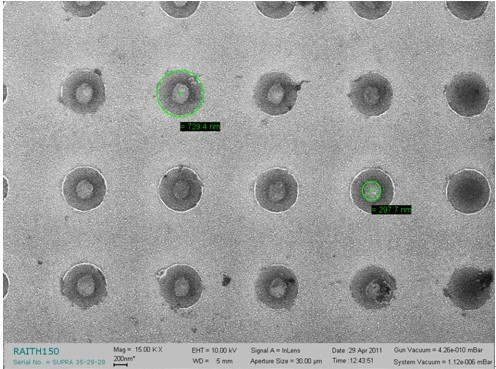

1.圆形尺寸300nm间距600nm 开口300剂量1.6

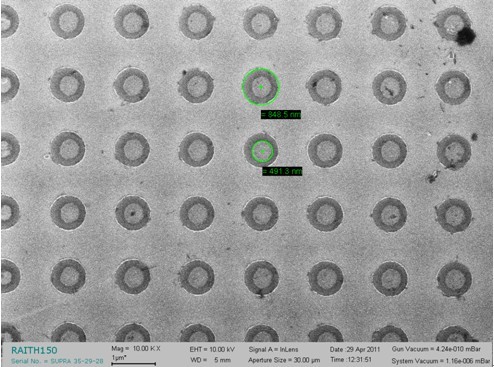

2.圆形尺寸500nm间距1000nm 开口300剂量1.4

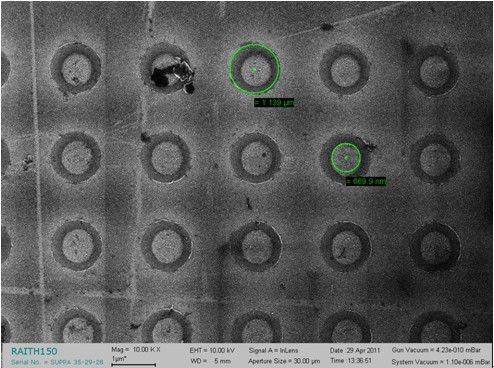

3.圆形尺寸700nm间距1400nm 开口500剂量1.8

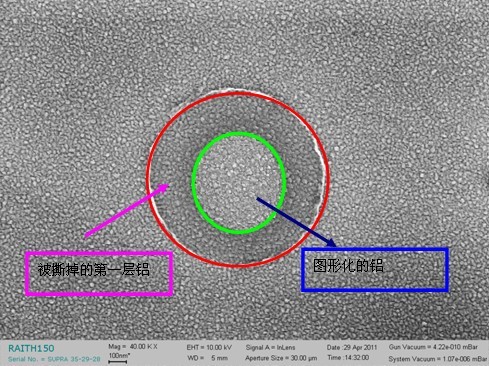

下面是单个图形的局部放大

就像以上图片显示:
求教各位在图形周围有一个黑环,不知道什么原因?如何改善?

[ Last edited by cuilin0512 on 2011-5-22 at 12:55 ]
回复此楼
开开心心每一天!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuilin0512

木虫 (著名写手)

希望大家指点啊
开开心心每一天!
2楼2011-05-23 08:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuilin0512

木虫 (著名写手)

希望大家指点啊
开开心心每一天!
3楼2011-05-24 09:23:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pengruis

木虫 (正式写手)

【答案】应助回帖

cuilin0512(金币+10): 2011-05-24 17:29:49
有可能是过刻或过显引起的
4楼2011-05-24 14:36:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinjie_led

金虫 (初入文坛)

【答案】应助回帖

减少剂量    显影60秒 MIBK : IPA = 1 : 1
                  纯水        30秒

加速电压多少?写厂多大?多少dot?
5楼2011-06-16 08:20:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Annica

新虫 (初入文坛)


用的什么品牌的设备。
6楼2014-02-26 13:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

realreak

金虫 (初入文坛)

有没有做过竖拍sem图?

[ 发自小木虫客户端 ]
永远都不晚
7楼2014-07-12 14:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuilin0512

木虫 (著名写手)

引用回帖:
7楼: Originally posted by realreak at 2014-07-12 14:39:42
有没有做过竖拍sem图?

退火后,侧拍过,是立体的。
开开心心每一天!
8楼2014-07-14 00:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

realreak

金虫 (初入文坛)

引用回帖:
8楼: Originally posted by cuilin0512 at 2014-07-14 00:17:16
退火后,侧拍过,是立体的。...

可以把图放上来吗,清晰点的。应该能看出来

[ 发自小木虫客户端 ]
永远都不晚
9楼2014-07-14 01:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

opticalelec

新虫 (著名写手)

10楼2018-03-01 13:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
