[求助] 本人用icem画网格导入fluent时出错,求大神指导 已有4人参与

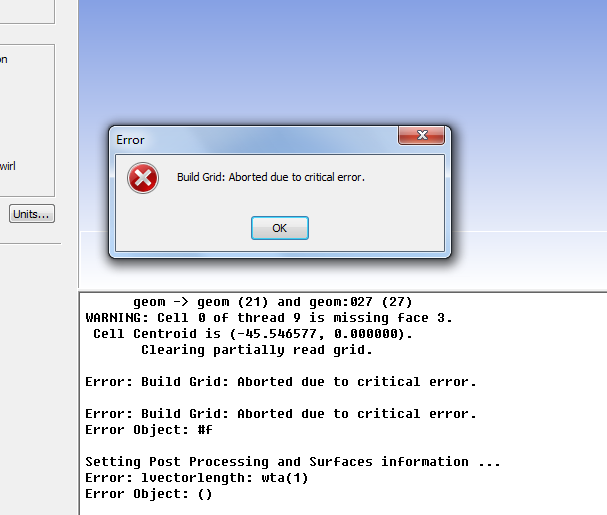

本人做流固耦合,图中红色为流体区域,其他为固体区域,生成网格后导入fluent出错了,新手求大神指导

本人用icem画网格导入fluent时出错,求大神指导


本人用icem画网格导入fluent时出错,求大神指导-1


本人用icem画网格导入fluent时出错,求大神指导-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wamtywn

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
导出的时候检查是否选的的2D网格
2楼2015-11-03 15:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑深蓝

铜虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
ICEM 导入 fluent的时候,必须做好以下几点:
1: 检查网格维度与fluent计算维度是否选择正确。
2: 检查是否输出fluent版本一致。
3: 检查画网格过程中,block中的所有的节点,边都做了对应设置。

针对楼主的问题,应该是3没做好。我强烈建议楼主对所有的节点,边都一一对应,然后重新输出网格试试。
3楼2015-11-03 19:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feichedt

银虫 (小有名气)

【答案】应助回帖

二维一定要生成surface
4楼2015-11-05 11:26:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yj117

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 铸剑深蓝 at 2015-11-03 19:28:58
ICEM 导入 fluent的时候,必须做好以下几点:
1: 检查网格维度与fluent计算维度是否选择正确。
2: 检查是否输出fluent版本一致。
3: 检查画网格过程中,block中的所有的节点,边都做了对应设置。

针对楼主 ...

碰到同样的问题,想问一下每一个节点都一一对应是什么意思?每一个块都必须要进行关联吗?

发自小木虫IOS客户端
5楼2017-03-11 11:23:14
