[求助] 关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教 已有1人参与

本人现在做关于高速机床主轴轴承的油气仿真研究，现在仿真总是在开头提示发散，不知道问题出在哪。具体描述如下（有附图）：

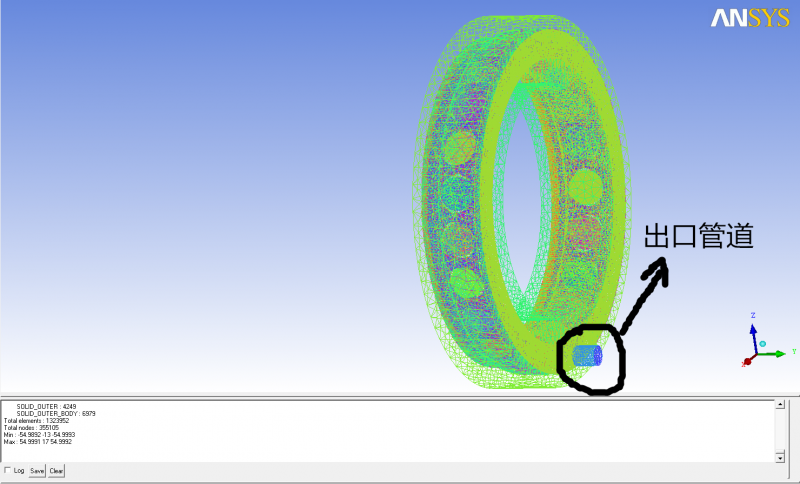

      主要是对滑移网格设置这块不是很确定，查阅了一些文献，我的理解是喷嘴出口和空气域左端面都设置为interface类型，然后配成交界面（Mesh interface）？还是另有其他设置？在用ICEM画网格时，我将轴承腔的两个WALL设置为两个Part，分别是与喷嘴相接的interface，和与出口管道相接的interface；对最外侧 的喷嘴入口设置速度入口边界条件，入口压力为0.5MPA，对出口管的最外侧设置压力出口边界条件，压力为0MPA，我就按照这样的理解，做了实践，但没迭代几步就发散。

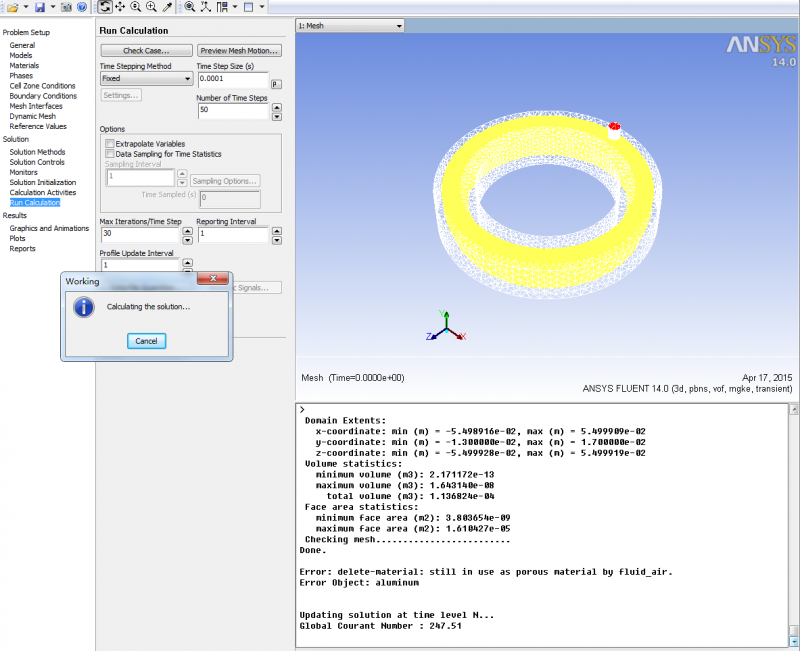

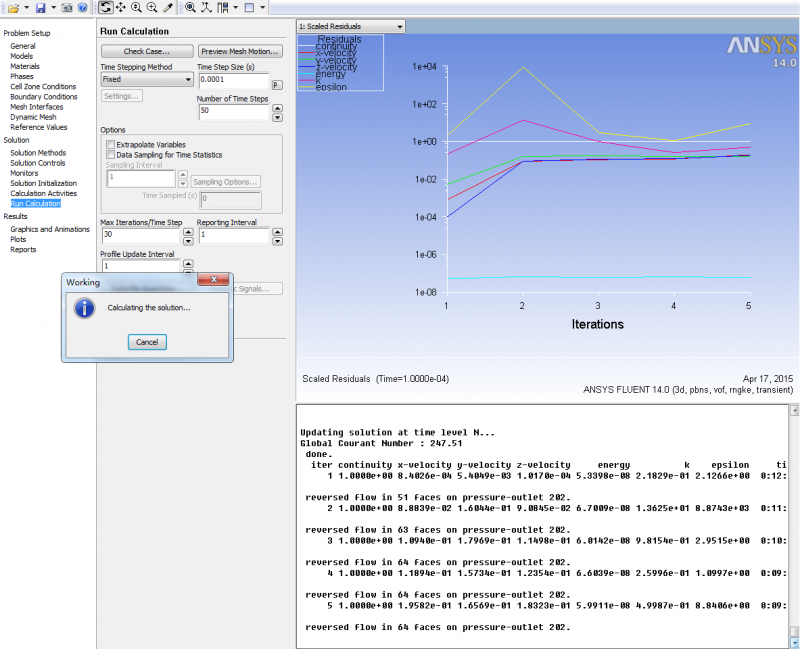

       刚开始总会有很大的Courant数，我的进口流量是5L/min，要将时间步长减至1e-5一下才可使Courant<250，才能进行计算。但是迭代十次左右就提示：

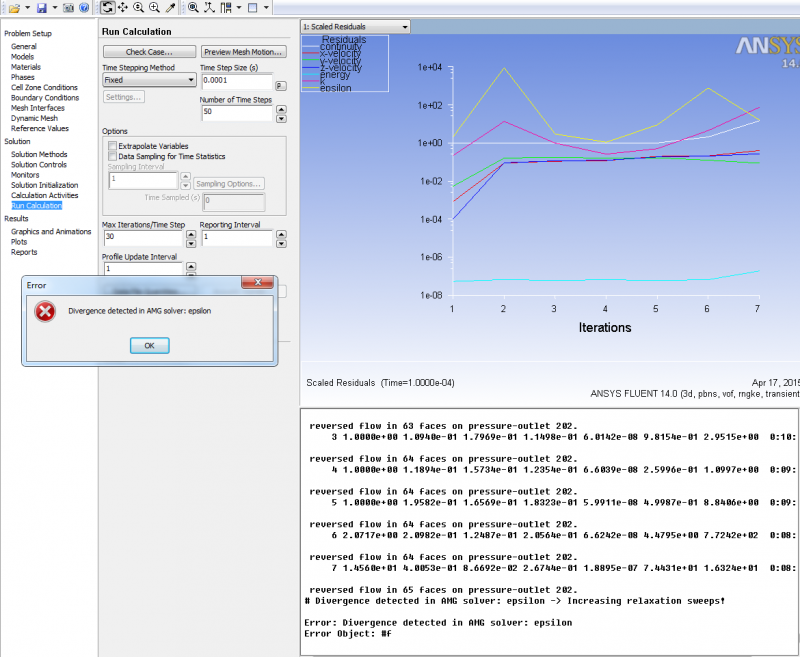

       divergence detected in AMG solver：eplison！！

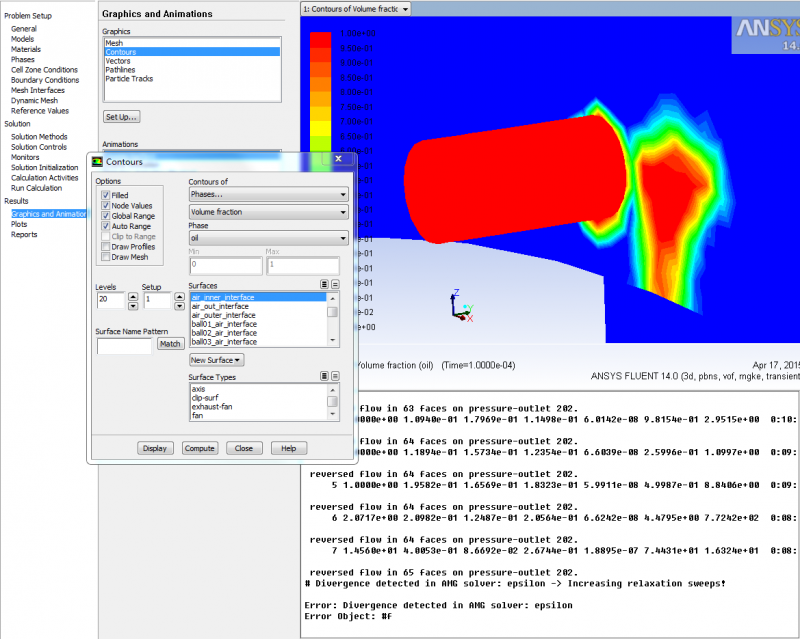

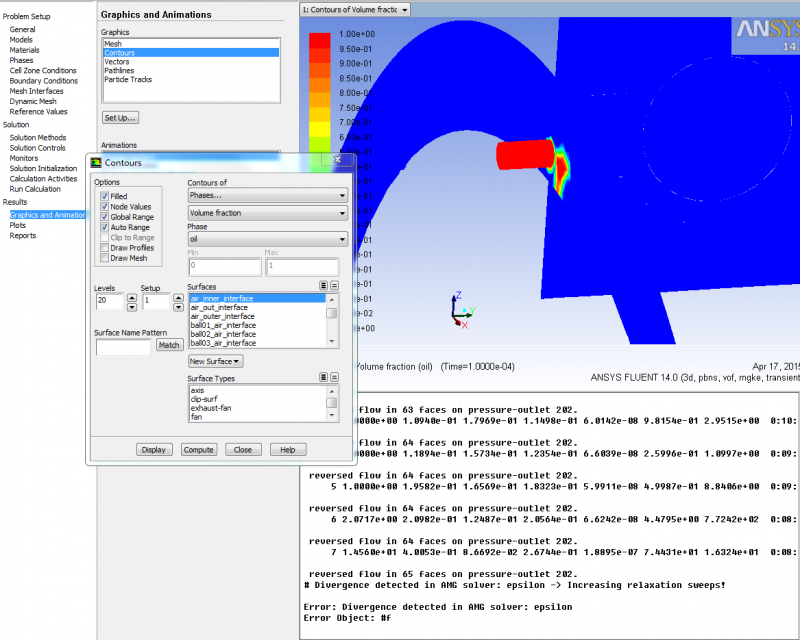

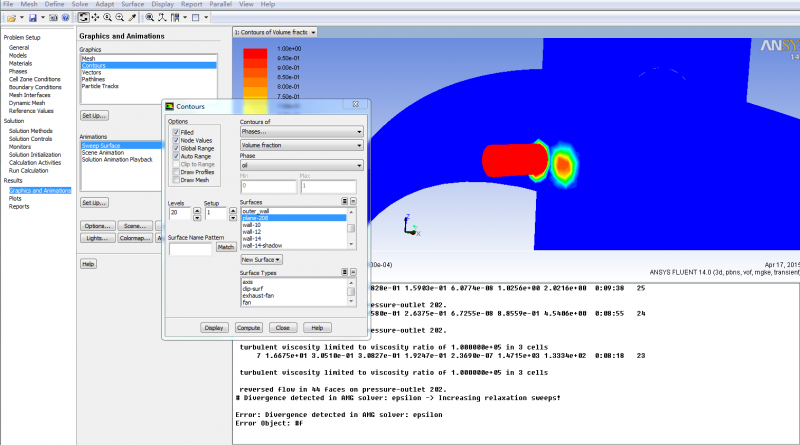

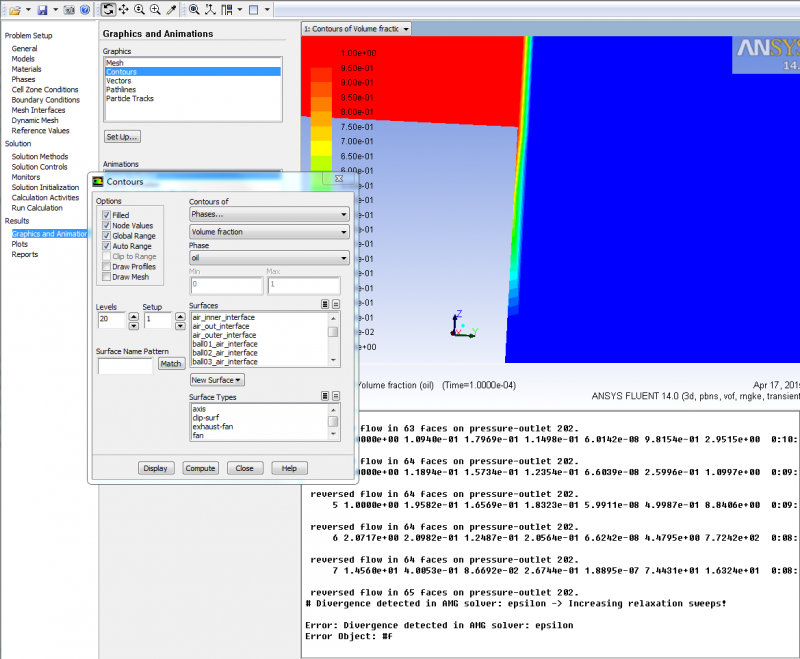

       查看oil的体积分布云图，油在管道中几乎没有出去，空气域中只是进去一点点。
       试了快两周了还走不通， 现在很着急，还请前辈们，高手指教，小弟不胜感激！

关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-1


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-2


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-3


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-4


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-5


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-6


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-7


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-8


关于喷射润滑高速轴承内部油气两相流动VOF和滑移网格仿真的请教-9
回复此楼

» 猜你喜欢
一日三省吾身
1楼 2015-04-17 23:17:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地球韵YJX

新虫 (小有名气)
太专业了…不懂，愿早点解决问题

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2015-04-18 00:13:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

礼拜五1223

新虫 (初入文坛)
你解决了吗？咱俩做的很相近，不过我更小白、还想请教一下你，滑移网格怎么设置，是网格划分好后在设置吗？
赞一下 回复此楼
3楼2015-06-28 16:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

这种东西啊，控制网格质量，提高网格密度，特别是间隙处

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2015-06-28 21:24:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

礼拜五1223

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by gyctju at 2015-06-28 21:24:21
这种东西啊，控制网格质量，提高网格密度，特别是间隙处

滑移网格怎么弄哇
赞一下 回复此楼
5楼2015-06-29 15:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w_tlvz_r

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 礼拜五1223 at 2015-06-29 15:01:08
滑移网格怎么弄哇...

层主现在弄好了吗？小白刚入门，可有偿带一下吗？
赞一下 回复此楼
6楼2017-12-27 15:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

331402000

新虫 (正式写手)
请问一下，您解决这个问题了吗？我的网格质量在0.35以上，但K-E还是不收敛，
赞一下 回复此楼
7楼2019-01-08 10:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
