| 查看: 1866 | 回复: 7 | ||
[求助]
求助二维网格划分问题！！！已有4人参与
|
|

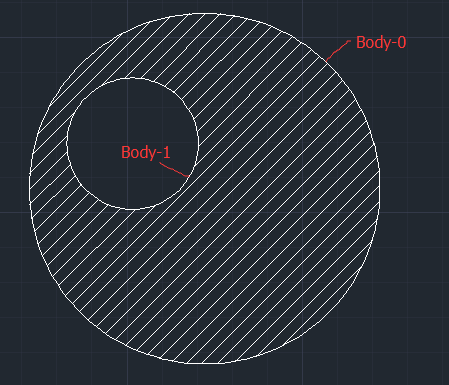

如图，模型简化之后就是两个同心圆的图形，用CAD画完之后以ACIS格式导入到ICEM中，有两个part，分别是Body-0和Body-1，现在要用非结构网格来划分，划分区域就是除小圆以外的大圆部分，可默认的大圆区域是整个圆，想把小圆那部分挖掉，该怎么办，求高手指点，非常感谢！ 注：本人是用非结构网格来划，不用创建Block再分块。如果用这两个同心圆的图形来划，是可以出来的，画完后把小圆部分删掉就可以了，原图形可能是比较复杂，类似于小圆的中间区域是没有网格的，在ICEM中就是整个大圆的部分，所以没法删，求的方法就是能不能自定义划网格的区域？  tu.png |
