[求助] Ansys icem 划分block,关于线关联的时候出现问题。 已有1人参与

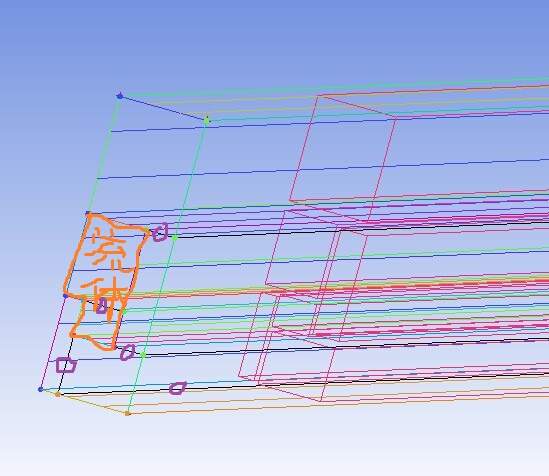

如题,在划分block的时候,由于固体通道形状复杂,流体域block被分割成两个block,线关联的时候有一部分没有关联上,请问各位大神,添加辅助线可以吗?或者有什么好的方法,还请帮忙解决。。。谢谢了。具体形状看附加图。

Ansys icem 划分block,关于线关联的时候出现问题。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
queenxiaoxue: 金币+2, ★有帮助, you 2014-11-12 15:06:47
各种方法都试试呗,我见过添加辅助线的,纪兵兵那个U型的例子不就是添加的辅助线吗
金币的价值在于创造有质量的帖子
2楼2014-11-12 10:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

queenxiaoxue

金虫 (正式写手)

引用回帖:
2楼: Originally posted by yongbinah at 2014-11-12 10:33:26
各种方法都试试呗,我见过添加辅助线的,纪兵兵那个U型的例子不就是添加的辅助线吗

我添加了 还是不行 您有什么好的建议么 还
3楼2014-11-12 15:07:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yongbinah

银虫 (小有名气)

引用回帖:
3楼: Originally posted by queenxiaoxue at 2014-11-12 15:07:16
我添加了 还是不行 您有什么好的建议么 还...

先放一放,没准啥时候就想起来了,我的模型也是出不来,后来放了放突然有一天就画出来了
金币的价值在于创造有质量的帖子
4楼2014-11-13 11:42:38
