[求助] 纯菜鸟，关于icem最基础问题

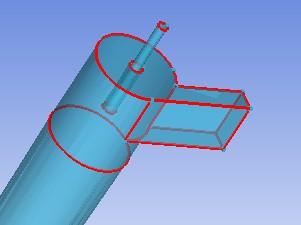

如图，旋流腔和入口段的block一直划分不了，最主要是哪个圆柱段一直不能分成两部分，创建面也不行，希望大侠们帮帮我（应该很简单，几分钟就搞定了,本人纯菜鸟)，文件是用ansys自带的dm创建的，非常谢谢



[ Last edited by 繁爱辰 on 2012-5-1 at 17:23 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : xuanliuqi xiuzheng1.agdb
    • 2012-05-01 17:22:47, 36 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2012-05-01 17:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主
★ ★
繁爱辰: 回帖置顶 2012-05-02 20:12:47
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-05-02 22:49:01
引用回帖:
14楼: Originally posted by 5超7 at 2012-05-01 22:20:50:

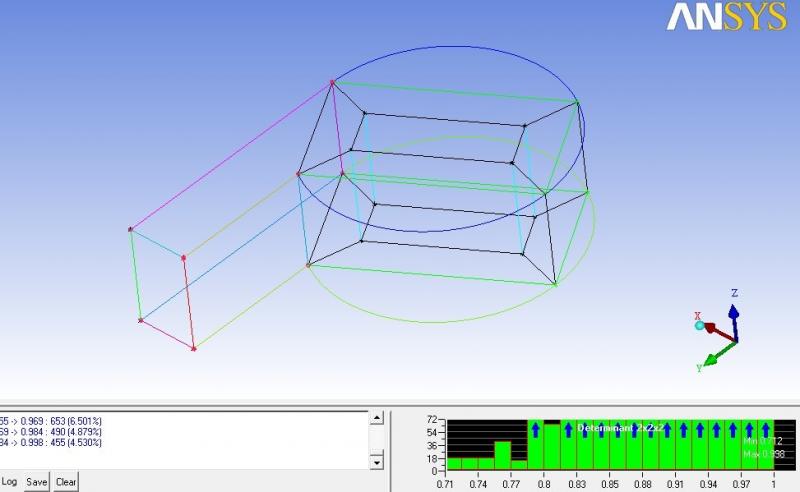

您看看吧！附件是tin和block，这个对楼主也是有点用处的。

那样拉伸确实会有负体积，不知是为什么，不过也没关系，生成mesh后check一下可以修复。
换种方法，对整体生成block，中间切一刀变两，一个与伸出段关联，另一个与圆柱关联并O，这样就不会有负体积了。
赞一下(1人) 回复此楼
18楼2012-05-02 12:56:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-02 10:10:42
用块拉伸应该就可以了把！
赞一下(1人) 回复此楼
我要奋斗到底
2楼2012-05-01 19:35:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-02 10:10:51
繁爱辰: 金币+3, ★★★很有帮助, 用你说的这种方法做出来了，真的很感谢 2012-05-02 20:14:31
圆柱部分O网格，然后用O网格的一个面拉伸到入口段
赞一下(1人) 回复此楼
3楼2012-05-01 20:55:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

繁爱辰

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 三个小石子 at 2012-05-01 20:55:12:
圆柱部分O网格，然后用O网格的一个面拉伸到入口段

谢谢了，让我试试，现在基本操作都有问题
赞一下 回复此楼
4楼2012-05-01 21:25:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-02 10:11:03
引用回帖:
3楼: Originally posted by 三个小石子 at 2012-05-01 20:55:12:
圆柱部分O网格，然后用O网格的一个面拉伸到入口段

我以前曾经这样画过。。。。入口段都是负体积！好奇怪
赞一下 回复此楼
我要奋斗到底
5楼2012-05-01 21:28:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主
★
臭水沟: 金币+1, 谢谢交流~~ 2012-05-02 10:11:13
引用回帖:
4楼: Originally posted by 繁爱辰 at 2012-05-01 21:25:39:
谢谢了，让我试试，现在基本操作都有问题

多做几次软件自带的例子就好了，慢慢融会贯通。
赞一下 回复此楼
6楼2012-05-01 21:34:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

繁爱辰

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 三个小石子 at 2012-05-01 20:55:12:
圆柱部分O网格，然后用O网格的一个面拉伸到入口段

还是不行啊，圆柱也不是实心的，还有一个出口管
赞一下 回复此楼
7楼2012-05-01 21:34:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主
★ ★
臭水沟: 金币+2, 谢谢交流~~ 2012-05-02 10:11:25
引用回帖:
5楼: Originally posted by 5超7 at 2012-05-01 21:28:06:
我以前曾经这样画过。。。。入口段都是负体积！好奇怪

可能和伸出部分的角度有关，伸出部分和圆弧的相切处不好处理。
以楼主的图为例，按这个方法，圆柱中心处网格会很密。
或许有更好的方法。
赞一下 回复此楼
8楼2012-05-01 21:40:01
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主
引用回帖:
7楼: Originally posted by 繁爱辰 at 2012-05-01 21:34:55:
还是不行啊，圆柱也不是实心的，还有一个出口管

哪个是出口管，中间的细圆柱？
赞一下 回复此楼
9楼2012-05-01 21:42:08
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
6楼: Originally posted by 三个小石子 at 2012-05-01 21:34:50:
多做几次软件自带的例子就好了，慢慢融会贯通。

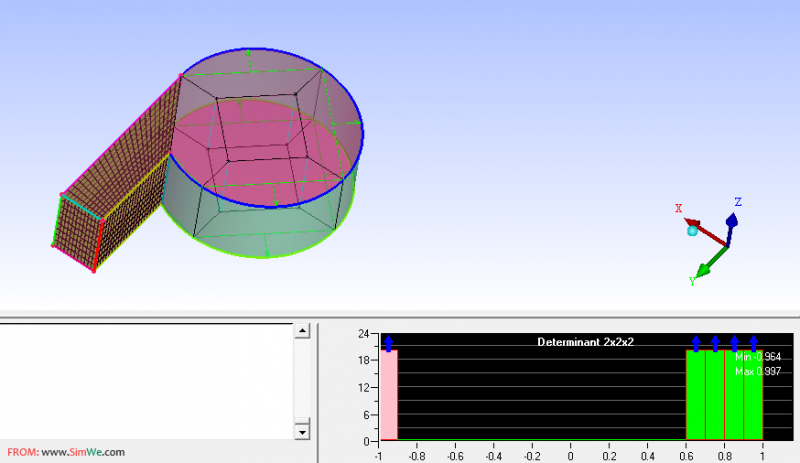

这是以前我画的。。。就是有负体积！
赞一下 回复此楼
我要奋斗到底
10楼2012-05-01 21:43:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
