[求助]
请教一个ICEM画网格用fluent计算流固耦合共轭传热的问题 已有4人参与
|
||
|

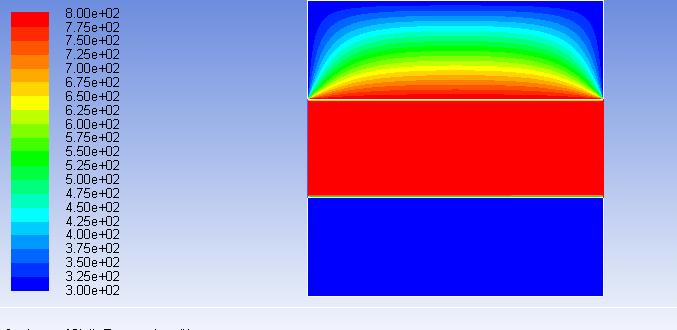

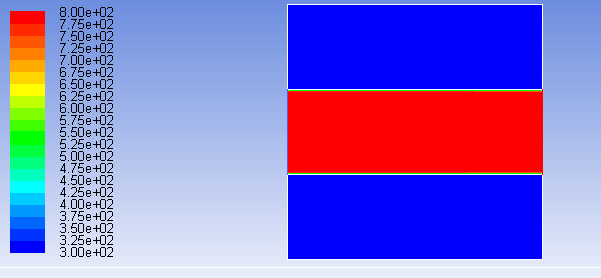

各位大神好，本人小白，目前正在学习fluent计算流固耦合的共轭传热问题。模型是二维的，上下都是固体，中间是流体区域，用ICEM建模并划分网格，将流体域和固体域分成不同的block，并设置了边界条件。在fluent中，入口是压力边界（300pa，800k），出口是压力边界（0pa，800k），上下左右的外壁面都是固定温度边界（300k）。交界面（名称为interface）设置为wall，自动生成interface-shadow。计算结果是，流体域和固体域都没有温度梯度，很明显是错了，但又不知道错在哪里了。我又将上面的interface（不是interface-shadow）的边界条件改为固定温度800k，结果在上面的固体域是能出现温度梯度的。 请问这是哪里出了问题？请各位指点一下，多谢！ 另外将ICEM生成的mesh文件也一并上传，用ansys fluent可打开  计算结果一.PNG  边界条件.PNG  计算结果二.PNG |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : fluent.msh
2015-08-30 00:43:28, 911 K
» 猜你喜欢
反铁磁体中的磁性切换：两种不同的机制已成功可视化
已经有0人回复
-
求标准粉末衍射卡号 ICDD 01-076-1802
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有266人回复
-
新西兰Robinson研究所招收全奖PhD
已经有0人回复
-
石墨烯转移--二氧化硅衬底石墨烯
已经有0人回复
-
笼目材料中量子自旋液体基态的证据
已经有0人回复
-
数学教学论硕士可以读数学物理博士吗？
已经有0人回复
-
德国亥姆霍兹Hereon中心汉堡分部招镁合金腐蚀裂变SCC课题方向2026公派博士生
已经有4人回复
-
澳门大学 应用物理及材料工程研究院 潘晖教授课题组诚招博士后
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 一个月纯小白求各位虫友支招，关于gambit建模的一点小问题
已经有6人回复
- ICEM画网格问题
已经有0人回复
- ICEM结构网格与非结构网格混合设计
已经有4人回复
- 搅拌器用ICEM划分网格问题求助
已经有27人回复
- Fluent模拟点火，用icem画网格时怎样设置高温区呢，感谢大家~
已经有4人回复
- 网格划分问题请教！
已经有0人回复
- 请教各位大神们ICEM如何切割几何体
已经有1人回复
- ICEM CFD问答整合【最新】
已经有12人回复
- Gambit划分网格请教，请大神们多多指教
已经有2人回复
- 请教一个关于icem的问题，求帮助
已经有0人回复
- 流固耦合建模和网格划分问题
已经有3人回复
- [新手求助]在ICEM中改变某个小part，如何快速用已有网格画出新网格
已经有3人回复
- 我想知道ICEM如何划分body
已经有1人回复
zhnorn
木虫 (正式写手)
- 应助: 11 (小学生)
- 金币: 2774.1
- 散金: 34
- 沙发: 2
- 帖子: 530
- 在线: 80.2小时
- 虫号: 3177778
- 注册: 2014-05-03
- 性别: GG
- 专业: 石油天然气开采
6楼2015-09-05 15:13:23
匿名
用户注销 (著名写手)
- 应助: 19 (小学生)
- 金币: 5439.7
- 散金: 183
- 红花: 14
- 帖子: 1053
- 在线: 1255.8小时
- 虫号: 0
- 注册: 2014-03-07
- 专业: 流体力学
2楼2015-08-30 02:05:28
|
可能是没说清楚，交接面的名称取的是interface，但设置的边界是wall边界，而且也设置了couple。会不会是网格的问题啊？不过既然能算，说明网格没有什么问题啊… 发自小木虫Android客户端 |
3楼2015-08-30 16:51:06
4楼2015-09-05 10:07:35
5楼2015-09-05 10:17:32
7楼2015-12-08 15:21:07
8楼2018-12-06 11:27:08
9楼2018-12-09 16:54:08
10楼2018-12-09 17:17:29
