| 查看: 1020 | 回复: 4 | ||
[求助]
ICEM怎么划分这个模型 已有1人参与
|

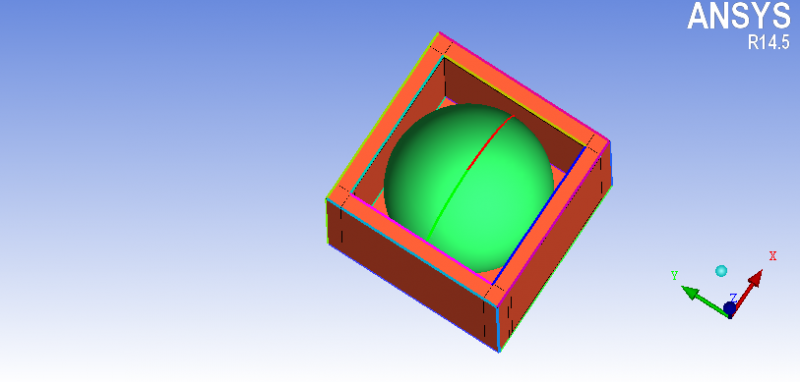

新手学习ICEM，我只需要划分这个模型和球，教程看的不太懂，希望大家能够帮帮我 1.png |
回复此楼» 猜你喜欢
光学工程学硕调剂信息
已经有32人回复
-
欢迎加入课题组
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有251人回复
-
散金币，求好运，祝面上顺利！
已经有79人回复
-
华东师范大学芯片设计徐珑真实水平咋样
已经有1人回复
-
调剂
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有0人回复
-
中德博士后2026项目5月30日截止- 国内博士后入站、德国两年全职
已经有0人回复
-
面向全球申请人的中德博士后2026项目5月30日截止- 国内博后入站德国两年全职
已经有0人回复
-
【新加坡】纳米电子器件项目组有“联合培养博士生”名额
已经有2人回复
-
重庆交大材料学院26年硕士招生复试实施细则已出。欢迎加入光子学微结构与器件课题组。
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请问这个模型用ICEM CFD该怎么划分高质量的网格
已经有6人回复
- ICEM网格划分求助
已经有9人回复
- ICEM网格划分圆湍射流
已经有2人回复
- 麻烦各位大神看看我这个模型用ICEM怎么划分网格
已经有2人回复
- 关于ICEM网格划分的问题
已经有1人回复
- ICEM二维混合网格怎么划分
已经有5人回复
- 帮忙指点下用icem这个网格该怎么调？
已经有8人回复
- ICEM 网格划分求助
已经有0人回复
- 求助ICEM CFD如何划分
已经有10人回复
- 《ICEM网格划分技术实例详解》“弯管流动实例” 中怎么创建弯管开始和结束处的curve
已经有2人回复
- icem中网格节点划分问题
已经有8人回复
- 我想知道ICEM如何划分body
已经有1人回复
- icem 网格划分
已经有4人回复
mxz090406mxz
铁虫 (小有名气)
- 应助: 12 (小学生)
- 金币: 458.8
- 红花: 3
- 帖子: 59
- 在线: 8.9小时
- 虫号: 3561281
- 注册: 2014-11-26
- 性别: GG
- 专业: 计算数学与科学工程计算
2楼2015-10-27 15:04:20
3楼2015-10-28 08:48:49
arccos
金虫 (正式写手)
- 应助: 15 (小学生)
- 金币: 1727.5
- 红花: 2
- 帖子: 304
- 在线: 33.1小时
- 虫号: 3503964
- 注册: 2014-10-28
- 性别: GG
- 专业: 动力学与控制
|
第一种方法 方盒和球分别话网格 然后网格拼接 第二种方法 方盒沿着边切 球和四周空隙可以做o型剖分 关联后删除多余块就行 要注意关联时可能要手动添加辅助线 发自小木虫Android客户端 |
4楼2015-10-29 00:26:02
mxz090406mxz
铁虫 (小有名气)
- 应助: 12 (小学生)
- 金币: 458.8
- 红花: 3
- 帖子: 59
- 在线: 8.9小时
- 虫号: 3561281
- 注册: 2014-11-26
- 性别: GG
- 专业: 计算数学与科学工程计算
【答案】应助回帖
感谢参与，应助指数 +1
|
跟三楼说的差不多 先切出里面的正方体 再把对应里面正方体block作内o-block， 删除带斜边的block并把o-block与球面关联，ok。 http://pan.baidu.com/s/1dW9K6 |
5楼2015-10-29 15:45:55
