[求助] 《ICEM网格划分技术实例详解》“弯管流动实例” 中怎么创建弯管开始和结束处的curve 已有1人参与

小弟求助各位~新人没什么金币,大家别嫌弃~
我刚接触ICEM不久,参考《ANSYS ICEM CFD 网格划分技术实例详解》这本书在练习。
在学习第六章6.2里《弯管流动实例》中建立映射关系时,遇到了一个问题。

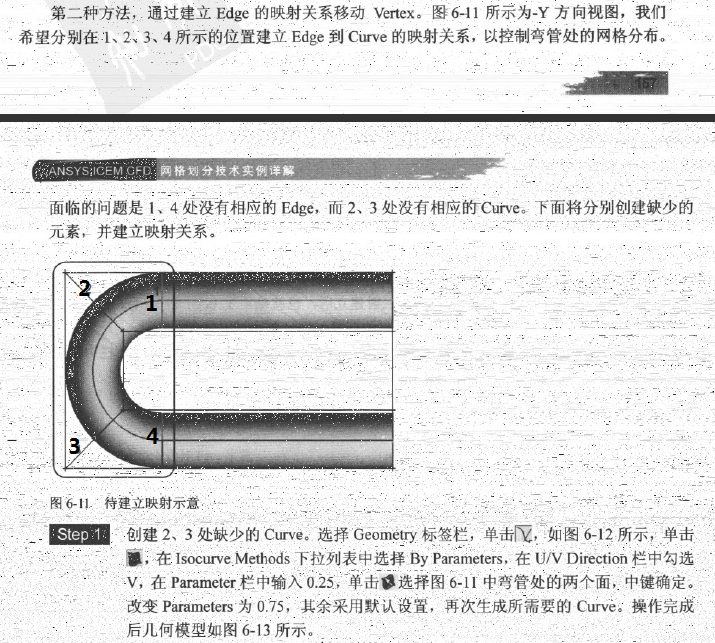

按照书中第二种方法,“通过建立edge的映射关系移动Vertex”。如下图:
《ICEM网格划分技术实例详解》“弯管流动实例” 中怎么创建弯管开始和结束处的curve
里面提到“1、4处没有相应的edge,2、3处没有相应的curve”。

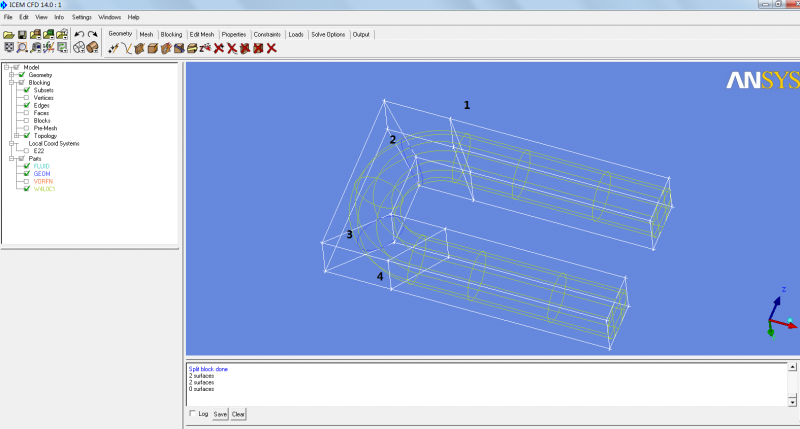

我按照书上的方法成功创建了2、3处缺少的curve和1、4处缺少的edge。如下图:
《ICEM网格划分技术实例详解》“弯管流动实例” 中怎么创建弯管开始和结束处的curve-1
随后建立1处edge和curve的映射时,发现原书附带的几何文件“Pipe.tin”在1处并没有curve。

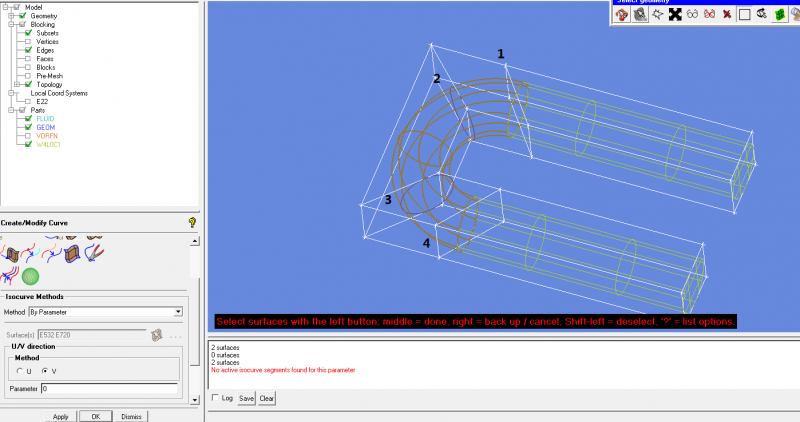

于是我想继续仿照图1中的方法,可是当我把parameter设为0或1时,就会提示:
No active isocurve segments found for this parameter。如下图:
《ICEM网格划分技术实例详解》“弯管流动实例” 中怎么创建弯管开始和结束处的curve-2
请问我该怎么在1处创建与2、3处类似的curve?
或者有谁做过这个实例,能把文件发给我吗?

[ Last edited by mcscor on 2014-1-15 at 16:00 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖! 2014-01-16 08:47:44
mcscor: 金币+3, ★有帮助 2014-01-19 19:40:25
1和4处曲线的建立跟2、3处是一样的,都属于ISO-Curve,你首先选择你想做的这条线所在的那个面,然后试验下那个因子,进行相应的调整,既然是关联曲线,只要大致在那个位置 都是可以的,不影响网格质量的。
扫一扫关注我的微信公众号,共同学习船舶CFD
2楼2014-01-15 22:41:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mcscor

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by achilFes1990 at 2014-01-15 22:41:14
1和4处曲线的建立跟2、3处是一样的,都属于ISO-Curve,你首先选择你想做的这条线所在的那个面,然后试验下那个因子,进行相应的调整,既然是关联曲线,只要大致在那个位置 都是可以的,不影响网格质量的。

我试了把parameter设为0或1,都不行,改成0.001和0.999就可以了。多谢~
3楼2014-01-16 13:17:07
