[求助] 请问这个模型用ICEM CFD该怎么划分高质量的网格

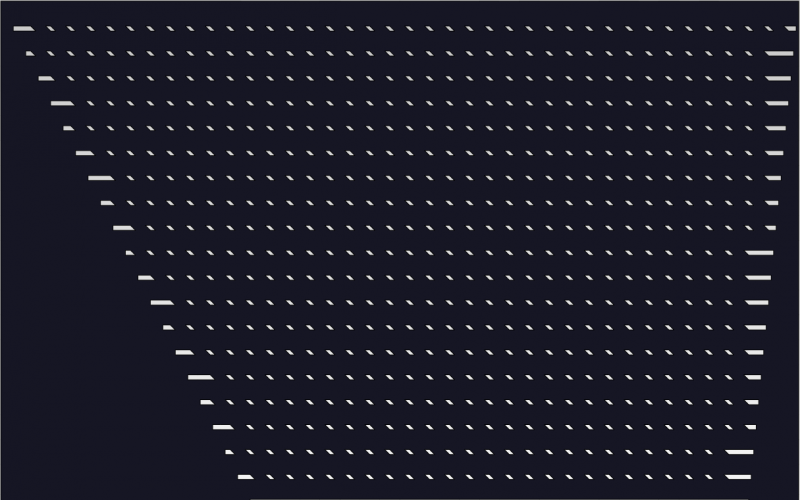

请问这个模型用ICEM CFD里的块生成操作时怎么将里面的这么多菱形孔割出来，划分得到高质量的网格？谢谢！
在网上找了好久都找不到类似的例子。


请问这个模型用ICEM CFD该怎么划分高质量的网格
回复此楼

» 猜你喜欢
广西
1楼 2015-12-28 13:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
icem比较笨，你可以画一排孔，通过平移复制得到很多孔

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-12-29 08:39:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aertheoic

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 一叶Z春秋 at 2015-12-29 08:39:13
icem比较笨，你可以画一排孔，通过平移复制得到很多孔

您好，模型已经用SolidWorks画出来了，并导出为STEP文件，导入ICEM CFD后为生成高质量的网格，在网格生成前需要进行块生成来逼近几何模型，请问在操作“Blocking”页面中的功能项目进行块生成时怎么得到有这么多菱形孔的块。谢谢！
赞一下 回复此楼
广西
3楼2015-12-29 13:03:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)

【答案】应助回帖

这么多孔，用block得到什么时候呀，，直接用非结构化网格就行了

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-12-29 13:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aertheoic

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 一叶Z春秋 at 2015-12-29 13:53:10
这么多孔，用block得到什么时候呀，，直接用非结构化网格就行了

直接自动生成网格的话，网格质量不高，最低的是0.2几，仿真起来不能够收敛
赞一下 回复此楼
广西
5楼2015-12-29 14:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by aertheoic at 2015-12-29 14:14:29
直接自动生成网格的话，网格质量不高，最低的是0.2几，仿真起来不能够收敛...

肯定不能全自动生成呀，，改变节点，手动修改某些质量差的地方

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-12-29 16:12:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aertheoic

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 一叶Z春秋 at 2015-12-29 16:12:50
肯定不能全自动生成呀，，改变节点，手动修改某些质量差的地方
...

如果想花时间画blocking的话，请问该怎样得到哪些菱形孔？
赞一下 回复此楼
