[求助] ICEM网格划分求助 已有3人参与

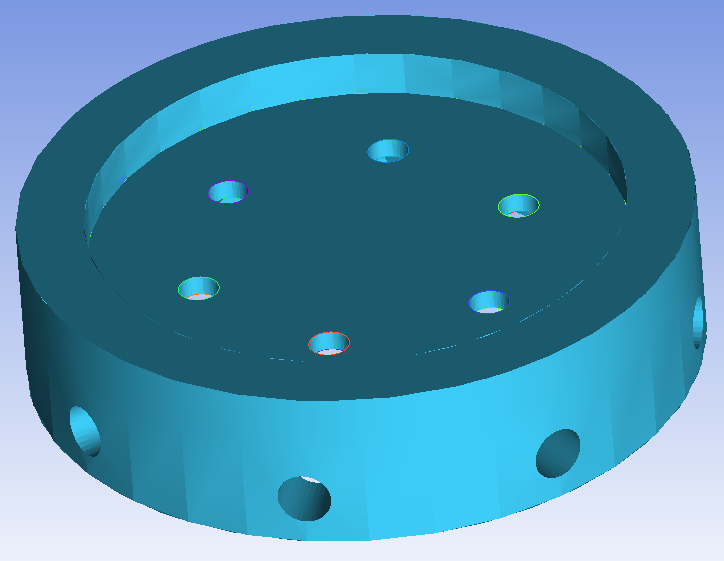

有没有大神帮忙看看我这个模型应该怎么分块呀，谢谢谢谢~ICEM网格划分求助
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : help.tin
    • 2015-12-11 09:12:15, 349.81 K

» 收录本帖的淘帖专辑推荐

软件学习及程序语言

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-11 09:15:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左岸流年

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以切一个部分出来，划分网格之后，做旋转周期性网格，这样的例子蛮多的

发自小木虫Android客户端
赞一下 回复此楼
2楼2015-12-11 11:02:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vistabasicu

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 左岸流年 at 2015-12-11 11:02:27
可以切一个部分出来，划分网格之后，做旋转周期性网格，这样的例子蛮多的

谢谢回答，我主要对怎么划分block不是很清楚
赞一下 回复此楼
3楼2015-12-11 14:45:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

左岸流年

新虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by vistabasicu at 2015-12-11 14:45:32
谢谢回答，我主要对怎么划分block不是很清楚...

你这个侧壁面上的圆孔是均匀的吧，从圆心均匀划分几等份，对其中一份划分网格

发自小木虫Android客户端
赞一下 回复此楼
4楼2015-12-11 16:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vistabasicu

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 左岸流年 at 2015-12-11 16:29:45
你这个侧壁面上的圆孔是均匀的吧，从圆心均匀划分几等份，对其中一份划分网格
...

侧壁面和中间的孔板用一个block划分，还是分开画，再merge？
赞一下 回复此楼
5楼2015-12-11 17:01:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)
你打算用什么做计算？
赞一下 回复此楼
Come on，baby！
6楼2015-12-11 20:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吾恒有宝

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
若是完全的轴对称，就用周期或旋转block。
赞一下 回复此楼
热爱、激情、深沉
7楼2015-12-12 08:37:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vistabasicu

金虫 (小有名气)
引用回帖:
6楼: Originally posted by qingguohust at 2015-12-11 20:07:25
你打算用什么做计算？

Fluent，这个是固体域，还没抽取流道
赞一下 回复此楼
8楼2015-12-12 12:41:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

噜啦啦~

新虫 (初入文坛)

【答案】应助回帖

可以画其中的六分之一，做一个block然后切块，设置两个面为周期面。旋转得到整体的。
赞一下 回复此楼
9楼2015-12-15 14:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不负流年eternal

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by 左岸流年 at 2015-12-10 23:29:45
你这个侧壁面上的圆孔是均匀的吧，从圆心均匀划分几等份，对其中一份划分网格
...

请问您说的划分几等份是什么意思，是建模的时候就弄几等份的还是ICEM里有切分工具啊，小白，不是太懂
赞一下 回复此楼
10楼2018-01-29 11:11:08
