ICEM二维混合网格怎么划分
|
|

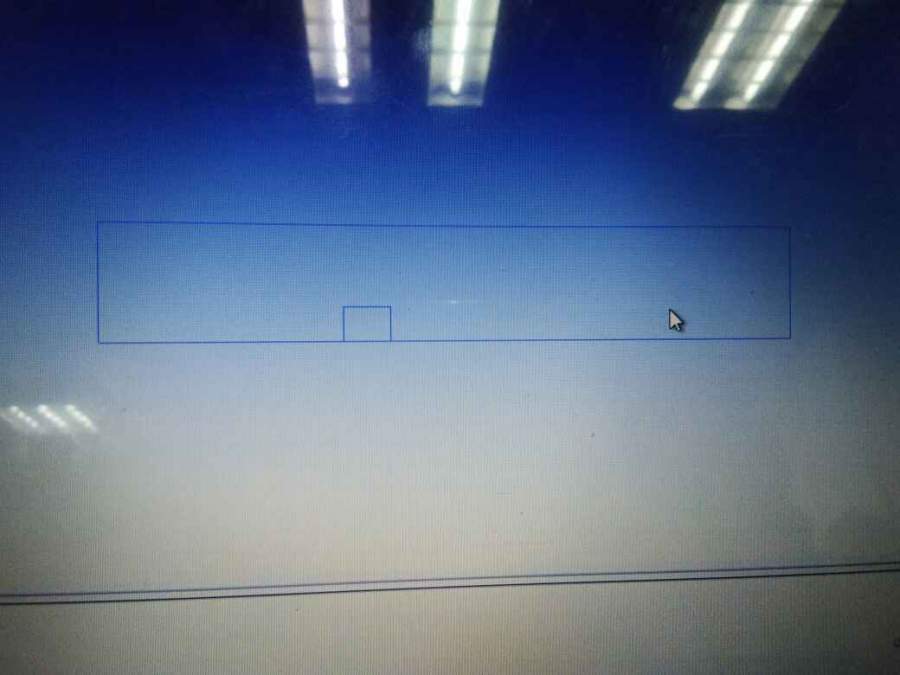

3d的模型我明白只要设置不同的body，然后直接非结构划分网格就行了。但是2D模型用body不起作用。 2d混合网格要怎么划分呢？怎么设置结构和非结构的不同区域？ 比如一个正方形里面有个小正方形，如果我想在小正方形内部用非结构，小正方形和大正方形直接用结构网格，要怎么弄呢？ 最近看到可以把模型拆开成若干部分，分别画网格，请问哪位大神这方面的实例 谢谢！！！ |
