[求助] solidworks画二维图形如何导入到ICEM中 已有2人参与

建模软件，会用一点solidworks，solidworks画二维图形还算方便，想在solidworks中画图保存为.x_t格式，导入到ICEM中

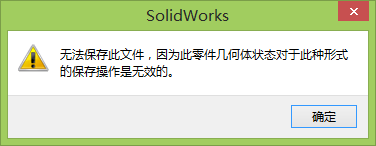

但是出现如图所示错误
solidworks画二维图形如何导入到ICEM中

请问如何处理呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
思考之后努力
1楼 2015-07-13 14:16:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
试试step格式
回复此楼
2楼2015-07-13 14:33:56
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by luogangv at 2015-07-13 14:33:56
试试step格式

好像也不行。。。
请问，二维建模之后导入ICEM,一般用什么软件呢？
赞一下 回复此楼
思考之后努力
3楼2015-07-13 14:54:02
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dukezed

金虫 (小有名气)
用IGES或者IGS试试
赞一下 回复此楼
4楼2015-07-13 15:58:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by dukezed at 2015-07-13 15:58:19
用IGES或者IGS试试

solidworks画二维图形如何导入到ICEM中-1

还是不行
赞一下 回复此楼
思考之后努力
5楼2015-07-13 16:04:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhouwensmile: 金币+5, ★★★很有帮助, 感谢 2015-07-13 20:15:44
你确定自己在SW中建了个二维图形？模型是其他地方导入的吧。SW中的网格模型就会这样。
赞一下 回复此楼
6楼2015-07-13 18:18:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by moons2 at 2015-07-13 18:18:39
你确定自己在SW中建了个二维图形？模型是其他地方导入的吧。SW中的网格模型就会这样。

是我自己建的，一个矩形而已

SW网络模型是什么？

[ 发自小木虫客户端 ]
赞一下 回复此楼
思考之后努力
7楼2015-07-13 18:39:01
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)
引用回帖:
7楼: Originally posted by zhouwensmile at 2015-07-13 18:39:01
是我自己建的，一个矩形而已

SW网络模型是什么？
...

你要确实这个矩形生成了面哦，不能是四条线
赞一下 回复此楼
8楼2015-07-13 18:43:40
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
8楼: Originally posted by moons2 at 2015-07-13 18:43:40
你要确实这个矩形生成了面哦，不能是四条线...

这个我还没有概念
我直接使用SW，草图绘制中的矩形绘制来随便拉成了一个矩形。应该是一个面吧

[ 发自小木虫客户端 ]
赞一下 回复此楼
思考之后努力
9楼2015-07-13 19:16:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

moons2

金虫 (正式写手)
引用回帖:
9楼: Originally posted by zhouwensmile at 2015-07-13 19:16:28
这个我还没有概念
我直接使用SW，草图绘制中的矩形绘制来随便拉成了一个矩形。应该是一个面吧
...

你还是先去学建模吧，草图绘制只是草图而已，根本就不是什么实体。如果是简单模型icem也可以直接建模，不用SW。
赞一下 回复此楼
10楼2015-07-13 19:45:28
