小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械综合 » 用Solidworks在表面画一个槽出来怎么画？
101/1返回列表
查看: 2886  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chenxinjn

铁虫 (初入文坛)

[求助] 用Solidworks在表面画一个槽出来怎么画？ 已有1人参与

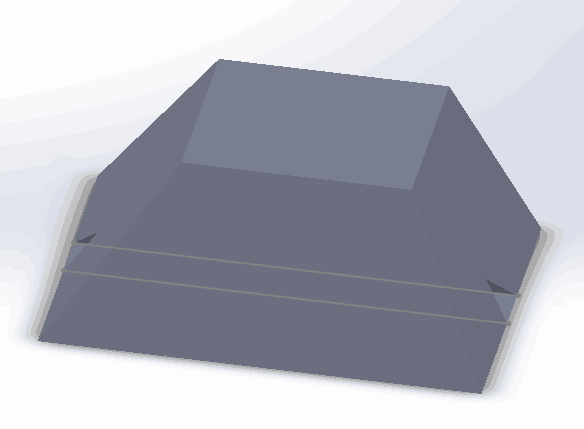

这是我画的一个草图，我想在底面画一个槽出来怎么画？
我用放样切割，结果画出来一个孔用Solidworks在表面画一个槽出来怎么画？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 草图1.SLDPRT
    • 2015-03-05 14:41:56, 139.5 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-05 14:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
chenxinjn: 金币+10, ★★★很有帮助, 如果前后和左右两个方向都要画槽怎么画？ 2015-03-05 18:17:04

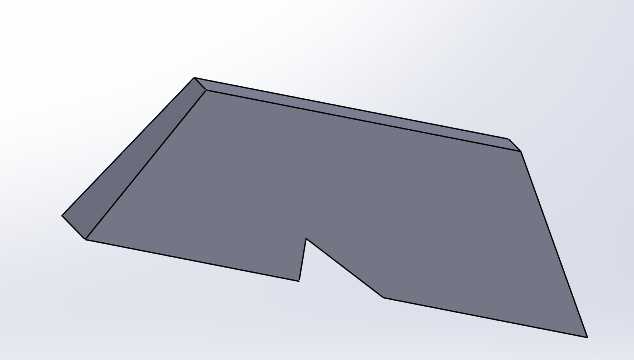

这是你想要的效果？
如果是的话，你自己看看你的“草图7”有没有问题。
另外，这么简单的图，你用这么复杂的步骤弄出来，我也是醉了
你用的是旧版本，我就不传文件了
用Solidworks在表面画一个槽出来怎么画？-1
赞一下 回复此楼
潜龙 勿用
2楼2015-03-05 15:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxinjn

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 从这再次出发 at 2015-03-05 15:58:40
这是你想要的效果？
如果是的话，你自己看看你的“草图7”有没有问题。
另外，这么简单的图，你用这么复杂的步骤弄出来，我也是醉了
你用的是旧版本，我就不传文件了

...

新手，自学的。
详细一点，谢谢。我真看不出来问题
赞一下 回复此楼
3楼2015-03-05 16:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxinjn

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 从这再次出发 at 2015-03-05 15:58:40
这是你想要的效果？
如果是的话，你自己看看你的“草图7”有没有问题。
另外，这么简单的图，你用这么复杂的步骤弄出来，我也是醉了
你用的是旧版本，我就不传文件了

...

你的意思是在侧面画好然后拉伸出来吗？
我想知道的是能不能用切除的办法画槽。
赞一下 回复此楼
4楼2015-03-05 17:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)
引用回帖:
4楼: Originally posted by chenxinjn at 2015-03-05 17:09:34
你的意思是在侧面画好然后拉伸出来吗？
我想知道的是能不能用切除的办法画槽。...

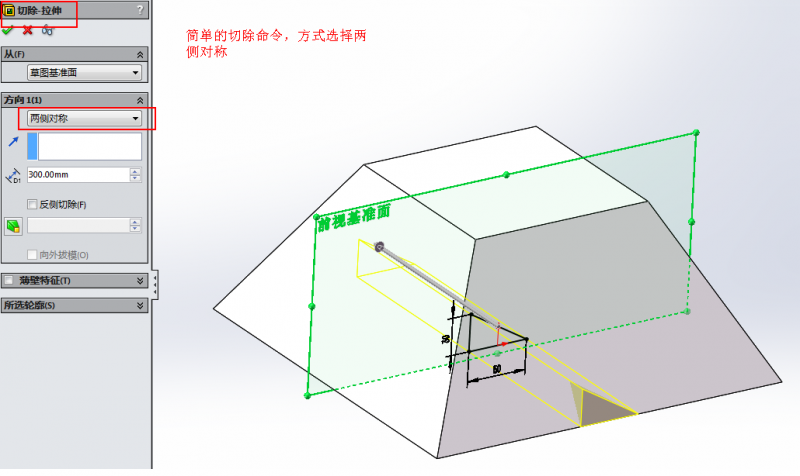

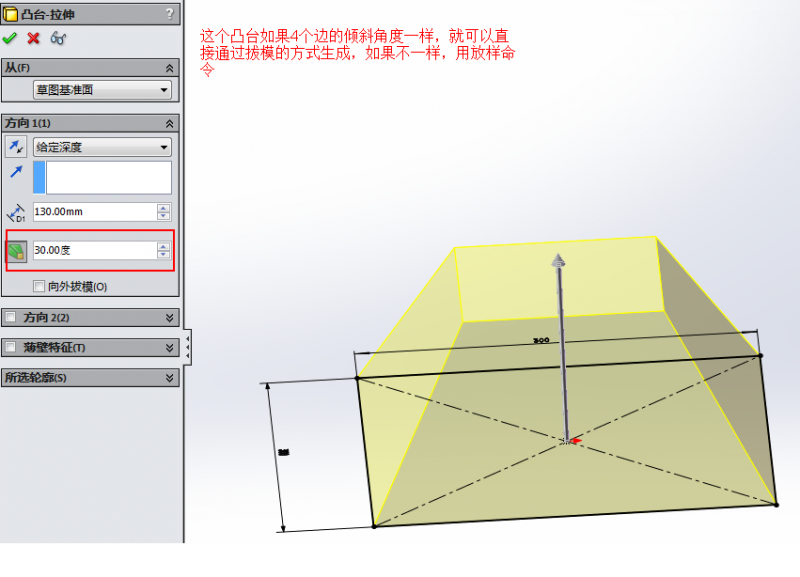

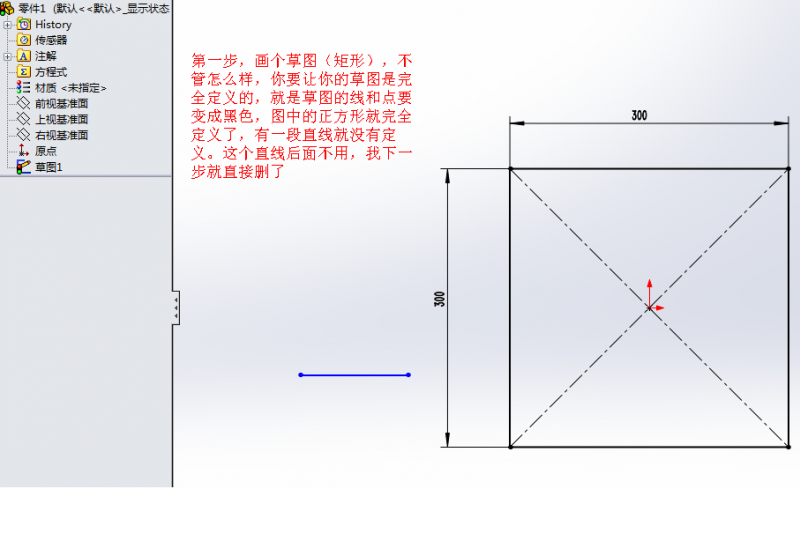

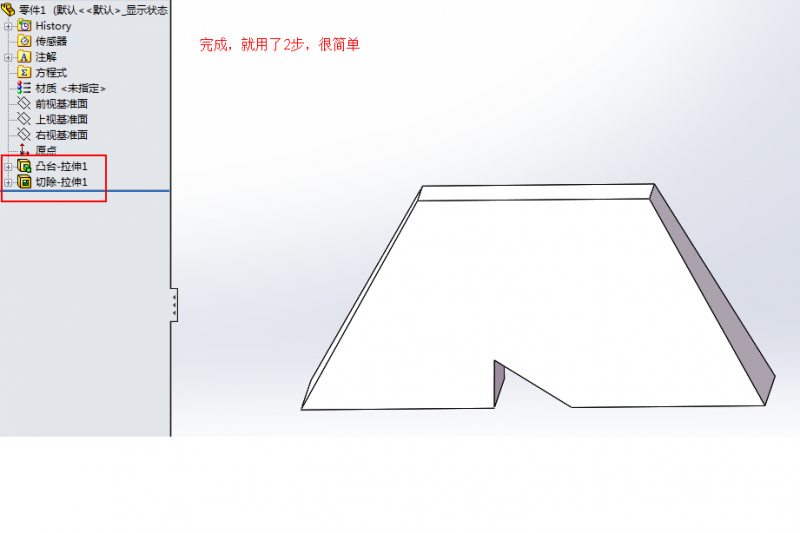

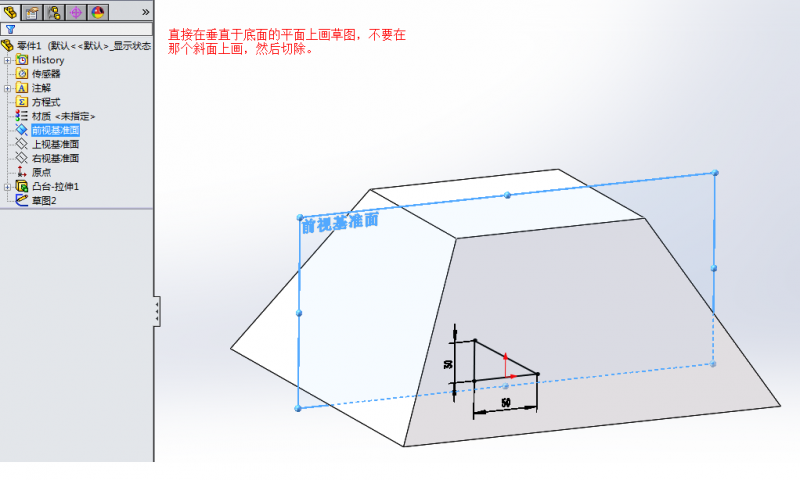

我说的就是用切除的命令啊！看在金币的面子上，我用我的方式画一遍给你截图，尺寸我是随便给的
用Solidworks在表面画一个槽出来怎么画？-2


用Solidworks在表面画一个槽出来怎么画？-3


用Solidworks在表面画一个槽出来怎么画？-4


用Solidworks在表面画一个槽出来怎么画？-5


用Solidworks在表面画一个槽出来怎么画？-6
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

chenxinjn
潜龙 勿用
5楼2015-03-06 09:39:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从这再次出发

金虫 (正式写手)
引用回帖:
3楼: Originally posted by chenxinjn at 2015-03-05 16:59:47
新手，自学的。
详细一点，谢谢。我真看不出来问题...

你把那个草图放大看看，草图三角形的一个边要跟底边重合。你初学的话建议你找人给你培训下基础的东西，有些基础的东西，书面的教材是不会有的
赞一下 回复此楼
潜龙 勿用
6楼2015-03-06 09:45:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC（CT试样）DCP
直接画出草图，拉伸切除就好了
赞一下 回复此楼
7楼2015-03-06 10:01:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxinjn

铁虫 (初入文坛)
引用回帖:
7楼: Originally posted by 小范bairoe at 2015-03-06 10:01:41
直接画出草图，拉伸切除就好了

我试过，切出来的槽是斜的。
不过现在懂了。
赞一下 回复此楼
8楼2015-03-07 10:39:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenxinjn

铁虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by 从这再次出发 at 2015-03-06 09:39:12
我说的就是用切除的命令啊！看在金币的面子上，我用我的方式画一遍给你截图，尺寸我是随便给的





...

懂了
回复此楼
9楼2015-03-07 10:44:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

impoon

铜虫 (初入文坛)
亲，你的草图可以画出来一点吖，就是图草的边界超出实体吖，这样肯定是槽来的吖。
赞一下 回复此楼
广州
10楼2015-07-01 10:48:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
