[求助] 请问大家这个仿真图如何画？ 已有1人参与

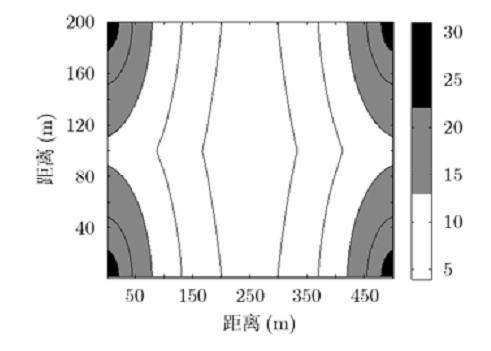

RT。图片见附件所给，不知该怎么用matlab仿真和画出这个图，麻烦大家给予指导一下，谢谢！！！

请问大家这个仿真图如何画？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-05 01:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

faee0

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
poordoctor: 金币+5, ★有帮助 2014-10-05 08:35:39
这个图的信息量实在太少。从图上看不出云图的物理量是什么，lengend的物理量和单位都没有，要用matlab仿真，你得知道控制方程和边界条件吧，有时候还需要初始条件，这些都不知道。

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-10-05 07:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poordoctor

新虫 (正式写手)
引用回帖:
2楼: Originally posted by faee0 at 2014-10-05 07:58:38
这个图的信息量实在太少。从图上看不出云图的物理量是什么，lengend的物理量和单位都没有，要用matlab仿真，你得知道控制方程和边界条件吧，有时候还需要初始条件，这些都不知道。
...

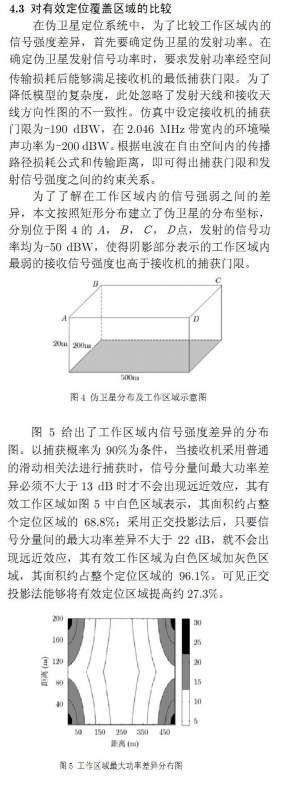

不好意思，发图时忘了给了。具体的仿真的内容见下面的图片，麻烦楼主能给具体地指导一下如何用matlab仿真实现，非常感谢！！！
请问大家这个仿真图如何画？-1
赞一下 回复此楼
3楼2014-10-05 08:34:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poordoctor

新虫 (正式写手)
引用回帖:
2楼: Originally posted by faee0 at 2014-10-05 07:58:38
这个图的信息量实在太少。从图上看不出云图的物理量是什么，lengend的物理量和单位都没有，要用matlab仿真，你得知道控制方程和边界条件吧，有时候还需要初始条件，这些都不知道。
...

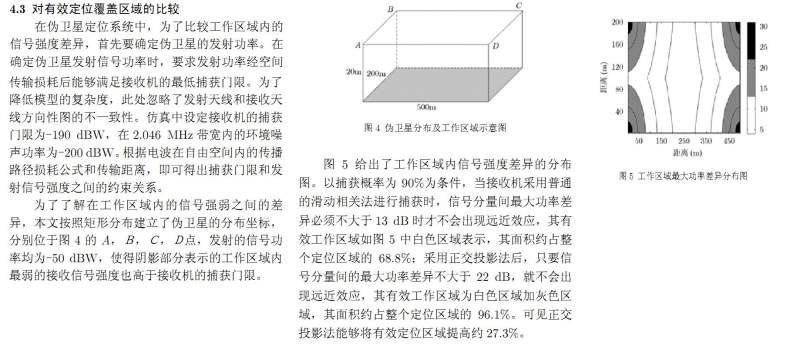

之前发的图片可能比较小，故重新发一下。麻烦楼主能给具体地指导一下如何用matlab仿真实现，非常感谢！！！
请问大家这个仿真图如何画？-2
赞一下 回复此楼
4楼2014-10-05 09:14:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poordoctor

新虫 (正式写手)
引用回帖:
4楼: Originally posted by poordoctor at 2014-10-05 09:14:59
之前发的图片可能比较小，故重新发一下。麻烦楼主能给具体地指导一下如何用matlab仿真实现，非常感谢！！！

...

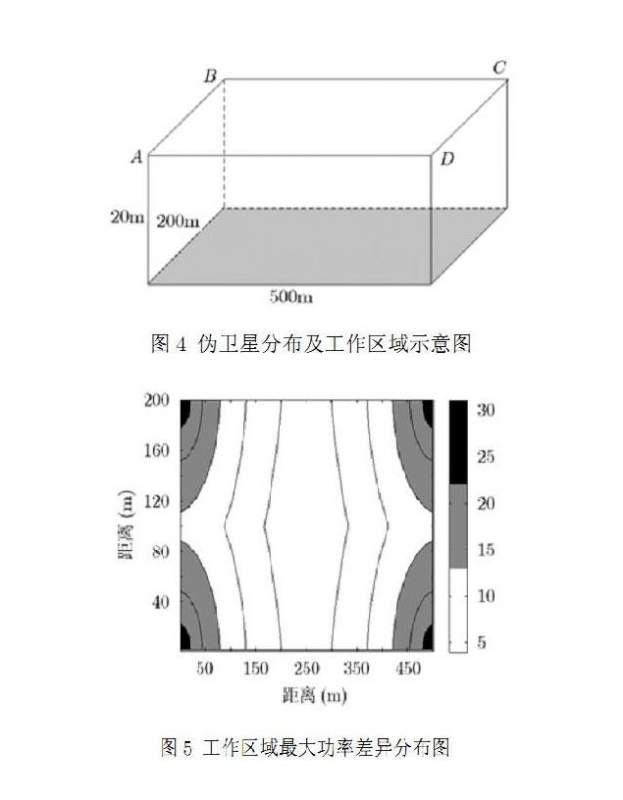

上面仿真中所用的两个图。
请问大家这个仿真图如何画？-3
赞一下 回复此楼
5楼2014-10-05 09:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poordoctor

新虫 (正式写手)
引用回帖:
3楼: Originally posted by poordoctor at 2014-10-05 08:34:34
不好意思，发图时忘了给了。具体的仿真的内容见下面的图片，麻烦楼主能给具体地指导一下如何用matlab仿真实现，非常感谢！！！

...

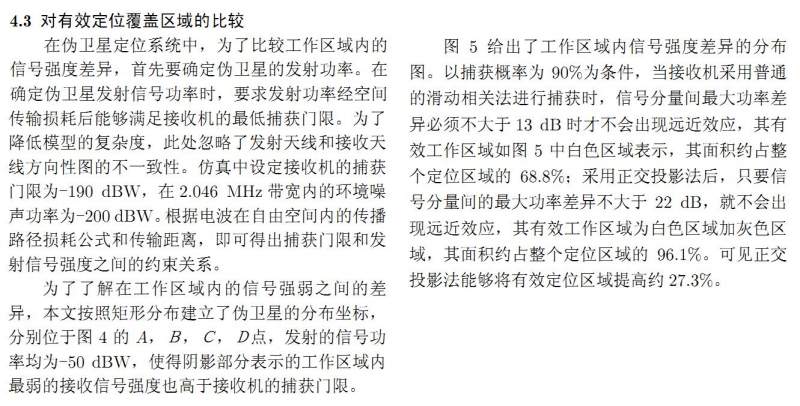

仿真文字内容。
请问大家这个仿真图如何画？-4
赞一下 回复此楼
6楼2014-10-05 09:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dcr-2013

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by poordoctor at 2014-10-05 09:37:43
仿真文字内容。

...

可以用matlab中的mesh函数画一个三维图，然后设置一下观察方向应该就可以了吧，
赞一下(1人) 回复此楼
7楼2014-10-07 22:19:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

poordoctor

新虫 (正式写手)
引用回帖:
7楼: Originally posted by dcr-2013 at 2014-10-07 22:19:08
可以用matlab中的mesh函数画一个三维图，然后设置一下观察方向应该就可以了吧，...

关键是这种具体的函数方程不好建立。
赞一下 回复此楼
8楼2014-10-08 01:01:45
