[求助] 请问这种图是怎么画出来的 已有1人参与

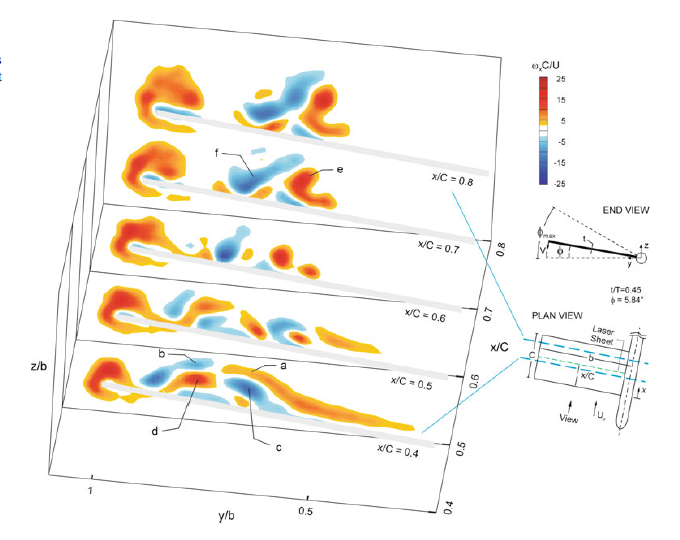

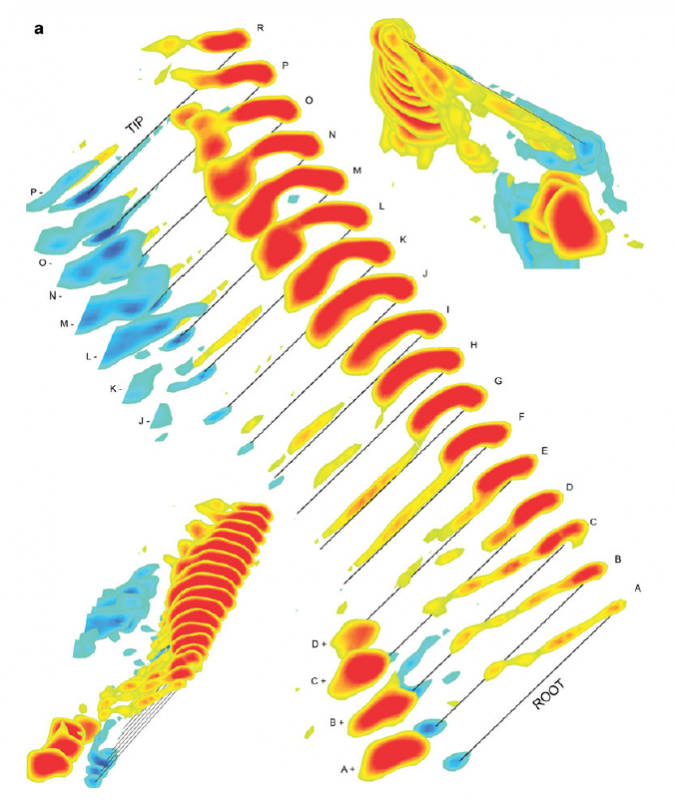

1和11是文献里面的图，111是我自己用tecplot画的，颜色显示的是涡量，接近0的涡量显示的白色，我自己的图里面白色部分总是遮挡住我想要的区域，想请教下像文献中那种效果怎么画出来的，非常感谢！

请问这种图是怎么画出来的


请问这种图是怎么画出来的-1


请问这种图是怎么画出来的-2
回复此楼

» 收录本帖的淘帖专辑推荐

模拟相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-15 13:56:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxn06

金虫 (正式写手)
tecplot可以
回复此楼
2楼2014-09-15 15:24:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jacky_ust

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by wangxn06 at 2014-09-15 15:24:26
tecplot可以

能否详细说明下？我现在就是用的tecplot，但是不知怎么实现，非常感谢！
赞一下(1人) 回复此楼
3楼2014-09-15 16:18:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxn06

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
jacky_ust: 金币+5, ★有帮助 2014-09-16 15:19:57
以为你能搞定的。contour设置中的coloring有个color cutoff选项，应该是你需要的
赞一下 回复此楼
4楼2014-09-16 09:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jacky_ust

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by wangxn06 at 2014-09-16 09:42:45
以为你能搞定的。contour设置中的coloring有个color cutoff选项，应该是你需要的

这样我试过，没成功，一个是这个选项只能cut掉比某个值大的和某个值小的，即两头的值，不能cut掉中间的值，而我是想去掉接近0的中间的值，保留大值和小值；另外一个是，就算cut掉了，被cut掉的区域仍然是显示的白色，还是会遮挡住我想要的区域。

难道是我设置的不对？
赞一下 回复此楼
5楼2014-09-16 13:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jacky_ust

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by wangxn06 at 2014-09-16 09:42:45
以为你能搞定的。contour设置中的coloring有个color cutoff选项，应该是你需要的

这样我试过，没成功，一个是这个选项只能cut掉比某个值大的和某个值小的，即两头的值，不能cut掉中间的值，而我是想去掉接近0的中间的值，保留大值和小值；另外一个是，就算cut掉了，被cut掉的区域仍然是显示的白色，还是会遮挡住我想要的区域。

难道是我设置的不对？
赞一下 回复此楼
6楼2014-09-16 13:11:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jacky_ust

铜虫 (小有名气)
终于搞定了，tecplot里面有一个blanking可以做到。plot-blanking-value可以做到。感谢wangxn06的热情帮助
赞一下(1人) 回复此楼
7楼2014-09-16 15:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jzceng

木虫 (小有名气)
引用回帖:
7楼: Originally posted by jacky_ust at 2014-09-16 15:19:16
终于搞定了，tecplot里面有一个blanking可以做到。plot-blanking-value可以做到。感谢wangxn06的热情帮助

厉害
回复此楼
8楼2016-01-22 20:30:52
