[求助] 请问三维金相立体图如何画出来 已有6人参与

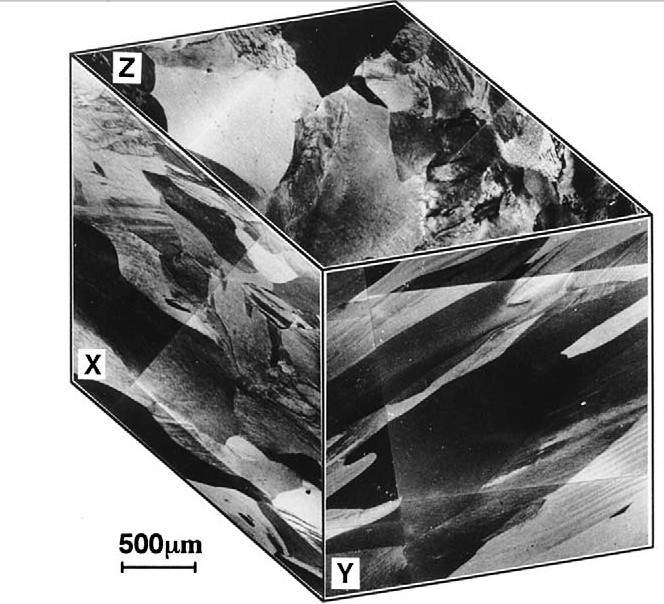

本人对样品三个垂直平面分看了金相，想做出三维效果，如上传图片。
请问高手，文献中这种图片如何画出？是用ProE软件渲染功能还是有其他软件？
求推荐最简单易学的软件做出该图，麻烦告知，非常感谢！！！

请问三维金相立体图如何画出来
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
嘿嘿，嘻嘻，哈哈，，啧啧，呵呵
1楼 2014-08-17 20:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongpa

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
先拍三个垂直截面,在PS中旋转拼接加标尺

[ 发自小木虫客户端 ]
赞一下 回复此楼
2楼2014-08-18 10:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doxerman

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
CAD就可以，三维建模。
赞一下 回复此楼
3楼2014-08-18 10:59:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pwj525

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
IPP软件里面有这个功能，其实这只是把几个面的图片拼起来而已，网上有这个软件下载，也有教程下。
赞一下 回复此楼
4楼2014-08-18 13:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醣太甜523

木虫 (正式写手)
引用回帖:
4楼: Originally posted by pwj525 at 2014-08-18 13:48:14
IPP软件里面有这个功能，其实这只是把几个面的图片拼起来而已，网上有这个软件下载，也有教程下。

en ,是的，就是想找个简单的软件，很快画出来，谢谢.
找了半天，小木虫都是适合XP系统的，我的系统是Win7，32位，无法安装啊，难不成为了这个软件换系统！！！
赞一下 回复此楼
嘿嘿，嘻嘻，哈哈，，啧啧，呵呵
5楼2014-08-18 19:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醣太甜523

木虫 (正式写手)
引用回帖:
3楼: Originally posted by doxerman at 2014-08-18 10:59:45
CAD就可以，三维建模。

恩，知道CAD可以，感觉有点麻烦。。。
赞一下 回复此楼
嘿嘿，嘻嘻，哈哈，，啧啧，呵呵
6楼2014-08-18 19:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醣太甜523

木虫 (正式写手)
引用回帖:
2楼: Originally posted by kongpa at 2014-08-18 10:28:45
先拍三个垂直截面,在PS中旋转拼接加标尺

感觉好难。。。不会，我再查看看。。。谢了
赞一下 回复此楼
嘿嘿，嘻嘻，哈哈，，啧啧，呵呵
7楼2014-08-18 19:49:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xbzhu

至尊木虫 (著名写手)

吃货1号

【答案】应助回帖

感谢参与，应助指数 +1
这个不会是三维重构的吧

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-08-18 19:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

doxerman

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 醣太甜523 at 2014-08-18 19:47:53
恩，知道CAD可以，感觉有点麻烦。。。...

不烦啊，超级简单。

[ 发自小木虫客户端 ]
回复此楼
9楼2014-08-18 20:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醣太甜523

木虫 (正式写手)
引用回帖:
9楼: Originally posted by doxerman at 2014-08-18 20:35:40
不烦啊，超级简单。
...

哪能不能具体点？我记得当时老师说，先三维建模画出立体面，然后用渲染将自己的图片放到三个面上，是不是这样？
赞一下 回复此楼
嘿嘿，嘻嘻，哈哈，，啧啧，呵呵
10楼2014-08-18 20:42:46
