小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » 热点前沿问题讨论 » VESTA中怎么能调出等高线图的标尺呢，谢谢
141/2返回列表12下一页
查看: 5850  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 2 个 1ST强帖 ，点击这里进行查看

identation

金虫 (著名写手)

[求助] VESTA中怎么能调出等高线图的标尺呢，谢谢

VESTA中怎么能调出等高线图的标尺呢，就是右边的标尺怎么获得呢？谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

材料计算模拟实用技巧 @个人收集@ 好资源下载 第一性原理
实验数据作图

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-05-01 18:56:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

锐利的碎片

木虫 (正式写手)

star watcher

【答案】应助回帖

★
zsl_321123(金币+1): 请详细介绍。。。 2011-05-01 22:16:20
identation(金币+5): 2011-05-02 11:58:12
identation(金币+3): 请问为什么标尺不能调出刻度呢？谢谢 用的是你写的小程序提取的数据 2011-05-02 20:07:28
数据导出来画就可以了
赞一下(2人) 回复此楼
2楼2011-05-01 22:11:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
ellsaking(金币+3, 1ST强帖+1): 谢谢回帖交流 2011-05-03 12:18:41
引用回帖:
Originally posted by identation at 2011-05-03 00:10:00:
请问一下，怎么显示标尺呢？我是在立体图中画出来的等高线图，没找到显示标尺的选项啊。。
你说的方法是2Dplot，这我找到了，但是如果在晶体中，也就是三维中切一个晶面，显示这个晶面上的电荷密度，怎么能调 ...

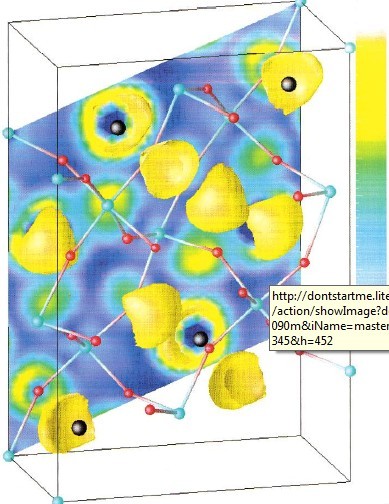

这个图可能不是vesta做的
我只能在截取一个晶面时显示相应的isosurface，但此时section中小与该值的就不会显示。要做可能也是两张合成的。对于标尺是针对section的，这个是不变的，你在2D里面看好数据，把标尺弄出来，就可以了。
对于这个图可以这么做：
1，先从2D里面吧标尺弄出来放在图片一中，,
2，然后在boundary里面设置晶体的晶面，返回带properties里面选择isosurfaces，在这里修改isosurface level为0（里面的颜色不会随你的这个值而改变，设置为零（你的电荷的最低值，也就是你标尺最下端得值）一般能把所有的数据显示出来），这样可以得到图二，
3，返回主界面，把Volumetric data 里面的 show section前面的钩去掉，再到properties里面选择isosurfaces，在这里修改isosurface level为设置为你想要的值，但此时这个颜色会和那个标尺不一样（默认的是黄色）。你可以现在标尺中找出你想要值的颜色，使用其他的程序读取RGB值，然后再在color中填上就可以。如果你都不了那个RGB值的话，就靠你的眼睛去判断，点后面那个按钮。可以选择你认为是一样的值。得到图三
4，在画图版中，使用那个白色透明模式（工具栏中最下面有两个大的黄色的下面的一个），把这几张图合并起来就行。
在整个过程中你不要去调图像看看图像怎么样，或者你看好之后用orientation，回到以前的视图角度，这样可以保证两张图是可以完全重合的
赞一下(3人) 回复此楼
嘟啦啦嘟啦啦嘟
10楼2011-05-03 09:38:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

贺仪

铁杆木虫 (著名写手)

【答案】应助回帖

★
youzhizhe(金币+1): 谢谢提示。 2011-05-02 09:12:40
identation(金币+5): 2011-05-02 11:59:25
identation(金币+3): 等高线设定了 但是怎么能调出标尺呢？谢谢 2011-05-02 20:09:08
identation(金币+5): 2011-05-03 16:36:12
可以呀 在2D视图里面，可以设置等高线和色彩的
赞一下(1人) 回复此楼
嘟啦啦嘟啦啦嘟
3楼2011-05-01 23:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
引用回帖:
Originally posted by 锐利的碎片 at 2011-05-01 22:11:47:
数据导出来画就可以了

导出来在origin中画么？其实标尺是有 但是上面没有刻度呀 这是怎么回事呢 我用的是windows版本的
赞一下 回复此楼
4楼2011-05-02 11:59:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
引用回帖:
Originally posted by 贺仪 at 2011-05-01 23:02:31:
可以呀 在2D视图里面，可以设置等高线和色彩的

嗯 是的 确实有标尺 也可以设置 但是标尺没有刻度啊 请问是怎么回事呢
赞一下 回复此楼
5楼2011-05-02 12:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
identation(金币+10): 太谢谢了 但是立体图中怎么能调出标尺呢 就是像下图那样的图怎么画呢 谢谢 2011-05-02 21:47:33
youzhizhe(金币+2, 1ST强帖+1): 谢谢交流。 2011-05-03 00:44:37
引用回帖:
Originally posted by identation at 2011-05-02 12:00:08:
嗯 是的 确实有标尺 也可以设置 但是标尺没有刻度啊 请问是怎么回事呢

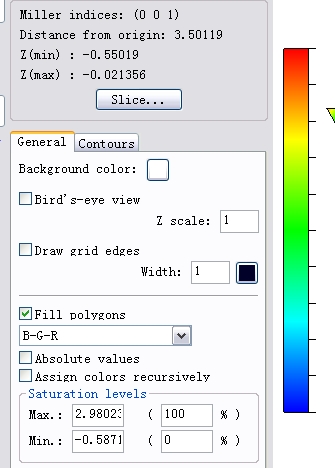

看到那个saturation levels 吗？最大的是2.98023（100%），最小的是0.5871（0%），而右边的标尺是根据那个把最大和最小分成十份，你自己算一下标上去就行了
赞一下(1人) 回复此楼
嘟啦啦嘟啦啦嘟
6楼2011-05-02 20:48:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
引用回帖:
Originally posted by 贺仪 at 2011-05-02 20:48:33:

看到那个saturation levels 吗？最大的是2.98023（100%），最小的是0.5871（0%），而右边的标尺是根据那个把最大和最小分成十份，你自己算一下标上去就行了

那再请教一下，立体图中，就是Isosurface，比如at a value of 0.75；画出来之后没找到标尺的选项啊，请问能给出立体图的标尺吗？谢谢

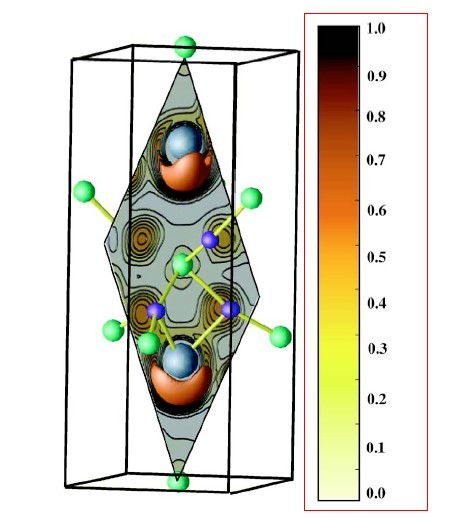

比如说下图
赞一下 回复此楼
7楼2011-05-02 21:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

identation

金虫 (著名写手)
引用回帖:
Originally posted by 贺仪 at 2011-05-02 20:48:33:

看到那个saturation levels 吗？最大的是2.98023（100%），最小的是0.5871（0%），而右边的标尺是根据那个把最大和最小分成十份，你自己算一下标上去就行了

请问一下，怎么显示标尺呢？我是在立体图中画出来的等高线图，没找到显示标尺的选项啊。。
你说的方法是2Dplot，这我找到了，但是如果在晶体中，也就是三维中切一个晶面，显示这个晶面上的电荷密度，怎么能调出来标尺呢？
感激不尽，帮帮忙！
谢谢哈！
赞一下 回复此楼
8楼2011-05-03 00:10:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cenwanglai

荣誉版主 (知名作家)

老和山猥琐派九段

优秀版主
关注。STM的发明者来演讲，是你在二楼提问吗？呵呵。
赞一下 回复此楼
9楼2011-05-03 07:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
