[求助] 电荷密度图 等高线不对称

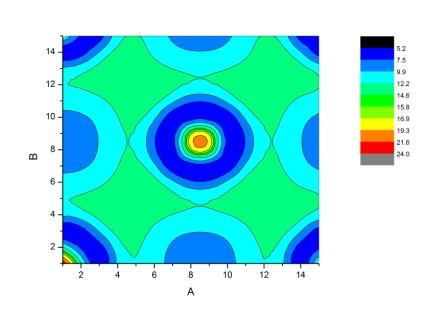

我用CASTEP 计算了FCC Al的电荷密度图，没有转换成单胞算，直接是立方形状算，导出CHARG_FER数据，用txt打开，导入excel表，再在 oringin中作图 ，发现作出的等高图不对称 ，我看了看数据，发现确实不对称，请教高手？Fcc的Al理论上电荷密度图应该是 对称的，为什么会出现这种现象？数据和图在下面 ，CHARG_FER可用记事本打开



[ Last edited by nwpu2010 on 2011-11-9 at 15:24 ]
回复此楼

» 收录本帖的淘帖专辑推荐

计算MS等 @相关 实验数据作图 第一性原理计算
学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不要太累
1楼 2011-11-09 15:19:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)

【答案】应助回帖

nwpu2010(金币+1): 这个不是切出来，是计算结果用origin画出来的，难道用origin画图时也要切面？ 2011-11-09 19:53:33
你的面切歪了……
赞一下 回复此楼
嘟啦啦嘟啦啦嘟
2楼2011-11-09 17:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)
这个角怎么缺了一块？


[ Last edited by 贺仪 on 2011-11-9 at 21:48 ]
赞一下 回复此楼
嘟啦啦嘟啦啦嘟
3楼2011-11-09 21:47:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu2010

铁虫 (初入文坛)
那个为什么缺了真不知道，导进origin8.5画得就是那样那个
赞一下 回复此楼
不要太累
4楼2011-11-10 09:11:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu2010

铁虫 (初入文坛)
我又重做了一个图，你帮我看看是什么原因，确实是面歪了，我选的是CHARG里C=1一项里的数据
赞一下 回复此楼
不要太累
5楼2011-11-10 09:51:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lushunqi

禁虫 (小有名气)
本帖内容被屏蔽
6楼2011-11-10 10:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu2010

铁虫 (初入文坛)
不知道如何画特别的面，像111
赞一下 回复此楼
不要太累
7楼2011-11-10 10:55:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★
youzhizhe(金币+1): 谢谢交流。 2011-11-10 22:57:26
奇怪呀，我怎么感觉对称性还不错
能否举例具体说下，你所提到的“歪了”体现在哪里?
赞一下(1人) 回复此楼
8楼2011-11-10 18:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpu2010

铁虫 (初入文坛)
youzhizhe: 建议引用回复。 2011-11-10 22:57:46
四个顶点和四条边的环境是一样的，应该完全对称
赞一下(1人) 回复此楼
不要太累
9楼2011-11-10 19:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)

【答案】应助回帖

★ ★
youzhizhe(金币+2): 谢谢交流。 2011-11-10 22:57:17
nwpu2010(金币+1): 这个不是那个问题，我发现是软件本身的问题 2011-11-12 10:30:34
哦，这个是因为平移对称性的问题。
比如A轴吧，可能软件沿着这个周期单元划分出了15个网格点，但注意这里面同属于本周期的第1和第15个格点并非等效，第1个点与第16个点才满足平移对称性。但由于第16个点是属于下一个周期的，因此结果中不会给出。如果你想画出完全对称的图，补充一组第16点的数据就可以了。该数据与第一点数据完全相同，只是坐标由1变成了16而已
赞一下(1人) 回复此楼
