小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » 请看这个电子密度图是如何做的呀？
71/1返回列表
查看: 3310  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

guolianshun

铜虫 (著名写手)

[求助] 请看这个电子密度图是如何做的呀？

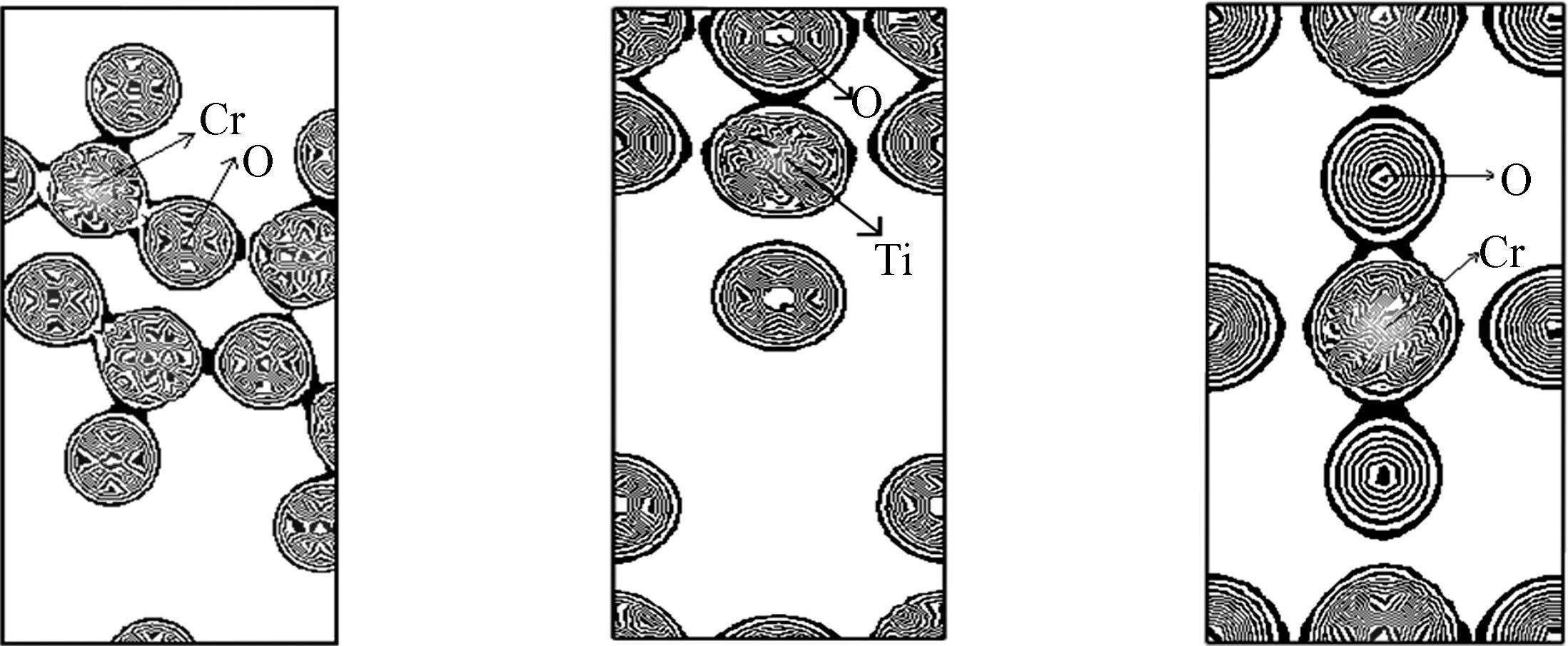

请知道的指教，如果能帮助本人能得到类似的图，金币还会追加。谢谢。见下图：
回复此楼

» 收录本帖的淘帖专辑推荐

第一原理资料汇编 VASP

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-10-17 16:49:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApolloYang

木虫 (正式写手)
lev00做不出吗？
赞一下 回复此楼
2楼2011-10-17 19:23:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★ ★ ★ ★ ★
贺仪(金币+5): 多谢提示！ 2011-10-17 21:40:42
这个问题也是属于一直被提起，从未被牢记的问题了～
版内搜索"电荷密度图"，能找到很多座楼的，虽然很多是悬而未决的“烂尾楼”，但基本的几种方法还是能够了解到的。
比如上面提到的lev00软件就是一种方法，个人认为是比较完美的解决方案，但是linux下的程序。
再就是直接从得到的电荷密度文件中提取所需面内的电荷数据，之后用origin或matlab等软件画等高线图。缺点是只能处理比较简单的面，比如水平面、竖直面。如果要画其他更一般的切面，则需要编程序来提取面内的电荷数据。
但无论直接提取还是编程提取，都需要电荷密度文件是可读懂的，否则（比如castep得到的差分电荷的数据）就无法用此类方法解决，据我所知只能考虑lev00。
当然，也不必要过于完美主义。其实我就觉得MS自带的切面图也蛮不错的，用来说明问题也足够了。过于纠结与图的细节反倒是没有必要。
赞一下(2人) 回复此楼
3楼2011-10-17 21:37:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avast2009

荣誉版主 (职业作家)

努力、勤奋！

优秀版主优秀版主优秀版主优秀版主优秀版主

【答案】应助回帖

引用回帖:
3楼: Originally posted by acridine at 2011-10-17 21:37:53:
这个问题也是属于一直被提起，从未被牢记的问题了～
版内搜索"电荷密度图"，能找到很多座楼的，虽然很多是悬而未决的“烂尾楼”，但基本的几种方法还是能够了解到的。
比如上面提到的lev00软件就是一 ...

本版我知道有个经典的帖子专一介绍类似这种图如何用origin画的，而且也搜过其它的帖子，画出来效果很不好，其他虫友也有类似反应。

见过他们用matlab画的还不错，但是要专业些。

希望高手能给出来更好的解决方案。
赞一下 回复此楼
4楼2011-10-18 08:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★
uuv2010(金币+1): 多谢提示 2011-10-18 21:38:02
内容已删除
回复此楼
5楼2011-10-18 20:45:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avast2009

荣誉版主 (职业作家)

努力、勤奋！

优秀版主优秀版主优秀版主优秀版主优秀版主
内容已删除
回复此楼
6楼2011-10-18 22:19:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)
★ ★
贺仪(金币+2): 多谢指教！ 2011-10-19 10:18:39
绘图软件中应该有增加等高线数目的选项吧。
另外这个现象同样也有可能是结果文件的网格点密度不足造成的
想得到密集的等高线，你的电荷密度结果文件中的网格点也要非常密。
可以从目前得到的等高线图大概估计一下，图总最密的等高线之间的距离是多少，如果已经达到了电荷密度数据点的间距，那就表明此时等高线已经不可能再密了（相邻等高线之间已经没有数据点），想得到更密的图像只有寄希望于增加数据。
赞一下(1人) 回复此楼
7楼2011-10-18 23:02:26
