[交流] 如何做电子密度差分图

求助如上
回复此楼

» 收录本帖的淘帖专辑推荐

杂七杂八 精华帖子

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-06-23 08:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

duyujie442

铁杆木虫 (著名写手)
★ ★ ★
ujqt007(金币+1):谢谢参与
zzy870720z(金币+2): 谢谢指教 2011-06-23 14:19:00
youzhizhe(1ST强帖+1): 授予1个EPI。 2011-06-23 14:35:55
首先你在选择计算任务的时候，找到电荷密度差分的单词，然后选中进行计算。算完以后，你在分析的时候，选择分析电荷密度差分，就可以看到电荷密度差分图示。
view--->toolbars--->volume visualization, 可以调出creat slices,这样就可以选择2D 的electron density，然后选中这个slice，在properties中修改 slice crystal direction(修改所取面的晶向)，修改slice fractional postion(修改你所取的面的确定位置)，然后从工具栏选择color map, 即可得到想要的面的电荷密度差分图。
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

sunjingxue
2楼2011-06-23 09:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花露湿衣

铁虫 (小有名气)
★
ujqt007(金币+1): 谢谢参与
引用回帖:
2楼: Originally posted by duyujie442 at 2011-06-23 09:49:02
首先你在选择计算任务的时候，找到电荷密度差分的单词，然后选中进行计算。算完以后，你在分析的时候，选择分析电荷密度差分，就可以看到电荷密度差分图示。
view--->toolbars--->volume visualization, 可以调出c ...

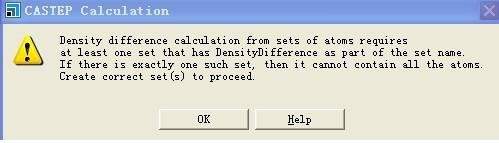

你好，我在计算提交任务的时候出现了这种情况，该怎样解决呢？
如何做电子密度差分图
赞一下(1人) 回复此楼
9楼2014-05-27 14:55:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

frank_zhan

金虫 (正式写手)
★
ujqt007(金币+1):谢谢参与
引用回帖:
Originally posted by duyujie442 at 2011-06-23 09:49:02:
首先你在选择计算任务的时候，找到电荷密度差分的单词，然后选中进行计算。算完以后，你在分析的时候，选择分析电荷密度差分，就可以看到电荷密度差分图示。
view--->toolbars--->volume visualization, 可 ...

假如是castep做的时候可以直接在property里面选择DensityDifference,但是要在Dmol3里应该怎么办？
赞一下(1人) 回复此楼
3楼2011-06-23 19:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leimiao_hit

木虫之王 (文学泰斗)
★ ★
ujqt007(金币+1):谢谢参与
ben_ladeng(金币+1): 谢谢参与讨论 2011-06-23 23:50:23
引用回帖:
Originally posted by ujqt007 at 2011-06-23 08:53:40:
求助如上

找到电荷密度差分的单词，然后选中进行计算
赞一下(2人) 回复此楼
4楼2011-06-23 19:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ujqt007

金虫 (正式写手)
引用回帖:
Originally posted by duyujie442 at 2011-06-23 09:49:02:
首先你在选择计算任务的时候，找到电荷密度差分的单词，然后选中进行计算。算完以后，你在分析的时候，选择分析电荷密度差分，就可以看到电荷密度差分图示。
view--->toolbars--->volume visualization, 可 ...

谢谢你，不好意思，尚有问题请教
如何将上面做的图导出为数据，在origin作出那种等高线式的二维图
赞一下 回复此楼
5楼2011-06-24 08:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwx_ky

木虫 (小有名气)
★
ujqt007(金币+1):谢谢参与
引用回帖:
Originally posted by huagai at 2011-07-01 17:04:52:

同问，如何在origen里画图
赞一下(1人) 回复此楼
7楼2011-07-02 09:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunjingxue

木虫 (著名写手)
★
ujqt007(金币+1): 谢谢参与
送红花一朵
引用回帖:
2楼: Originally posted by duyujie442 at 2011-06-23 09:49:02
首先你在选择计算任务的时候，找到电荷密度差分的单词，然后选中进行计算。算完以后，你在分析的时候，选择分析电荷密度差分，就可以看到电荷密度差分图示。
view--->toolbars--->volume visualization, 可以调出c ...

请问slice的properties在哪啊，没找到
赞一下 回复此楼
8楼2013-07-11 10:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clown9111014

银虫 (小有名气)
★
ujqt007(金币+1): 谢谢参与
同问同问，我也想在origin里画图，好像vasp可以得到差分数据，但是还没用过。
赞一下 回复此楼
10楼2014-05-27 20:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sleepybird

新虫 (小有名气)
★
ujqt007(金币+1): 谢谢参与
引用回帖:
9楼: Originally posted by 花露湿衣 at 2014-05-27 14:55:32
你好，我在计算提交任务的时候出现了这种情况，该怎样解决呢？

...

同问，遇到这种情况咋办啊
赞一下 回复此楼
11楼2015-01-24 15:41:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sleepybird

新虫 (小有名气)
引用回帖:
9楼: Originally posted by 花露湿衣 at 2014-05-27 14:55:32
你好，我在计算提交任务的时候出现了这种情况，该怎样解决呢？

...

好像知道了，你在计算时选了sets of atoms，这样是算片断的，所以要先定义片断才行。
赞一下 回复此楼
12楼2015-01-24 16:58:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bucsgjdhmj

新虫 (初入文坛)
★
ujqt007(金币+1): 谢谢参与
用CASTEP计算的时候，选上electron density difference,计算完成用electron density difference进行分析
赞一下 回复此楼
13楼2017-09-29 15:32:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

汀说

新虫 (初入文坛)
★
ujqt007(金币+1): 谢谢参与
我是直接处理CHGCAR就得到差分电荷密度的文件 放到VESTA里面就可以看的很清楚

发自小木虫Android客户端
赞一下 回复此楼
15楼2017-10-03 01:22:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

乐飞兮

金虫 (小有名气)
★
ujqt007(金币+1): 谢谢参与
引用回帖:
9楼: Originally posted by 花露湿衣 at 2014-05-27 14:55:32
你好，我在计算提交任务的时候出现了这种情况，该怎样解决呢？

...

后缀 为Densitydifference
赞一下 回复此楼
16楼2017-12-18 11:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

五七不二

铁虫 (小有名气)
★
ujqt007(金币+1): 谢谢参与
引用回帖:
9楼: Originally posted by 花露湿衣 at 2014-05-27 14:55:32
你好，我在计算提交任务的时候出现了这种情况，该怎样解决呢？

...

计算任务为几何优化时会出现该提示，需在能量优化时选择差分电荷密度选项
赞一下 回复此楼
17楼2018-08-06 15:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
huagai6楼
2011-07-01 17:04   回复
ujqt007(金币+1):谢谢参与
bucsgjdhmj14楼
2017-09-29 15:34   回复
