[交流] 用Mathematca软件画三维空间立体图形已有3人参与

各位大侠，请来交流一下用Mathematca软件画三维空间立体图形的经验吧。
譬如：画曲面z=xy、z=0 及 x+y=1 所围成的立体图形。
我用 Plot3D[] 和 ParametricPlot3D[] 两个函数来画，效果都不是很理想。
请指导交流。

回复此楼

» 猜你喜欢

请问哪里可以有青B申请的本子可以借鉴一下。已经有4人回复
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗已经有6人回复
孩子确诊有中度注意力缺陷已经有14人回复
三甲基碘化亚砜的氧化反应已经有4人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有5人回复
2025冷门绝学什么时候出结果已经有3人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有4人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复
AI论文写作工具：是科研加速器还是学术作弊器？已经有3人回复

» 本主题相关价值贴推荐，对您同样有帮助:

用gambit画突然放大三通管道网络已经有15人回复
origin 8 三维画图问题已经有13人回复
三维凝固模拟的时候，怎么用matlab画成三维体啊已经有14人回复
三维立体图制作软件（绿色版）【转载】已经有1546人回复
求助各位大侠，关于画石墨烯碳纳米管三维结构软件已经有14人回复
AUTOCAD2008画三维立体图！！！已经有7人回复
大家讨论一下生物界中存在的酶（三维空间尺寸）最小的是哪一个已经有12人回复
哪位高手帮我看下这种三维图是用什么软件画的？已经有11人回复
用Matlab软件如何画出三维荧光光谱图已经有11人回复
【求助】在三维空间中有五个点，这五个点能否相互之间距离相等？非常感谢已经有8人回复
求助画三维图的软件已经有4人回复
【讨论】求推荐三维画图软件已经有15人回复
【分享】超多的三维立体画-测试你的右脑能力【已搜索无重复】已经有116人回复
请教画三维立体图的软件已经有2人回复

1楼2012-02-07 10:58:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖置顶 ( 共有2个 )

gsview

木虫 (小有名气)

应助: 4 (幼儿园)
金币: 2446.9
红花: 3
帖子: 146
在线: 233.6小时
虫号: 443276
注册: 2007-10-27
性别: GG
专业: 核物理

★
小木虫(金币+0.5):给个红包，谢谢回帖
dxwbucea: 回帖置顶 2012-02-09 14:38:58

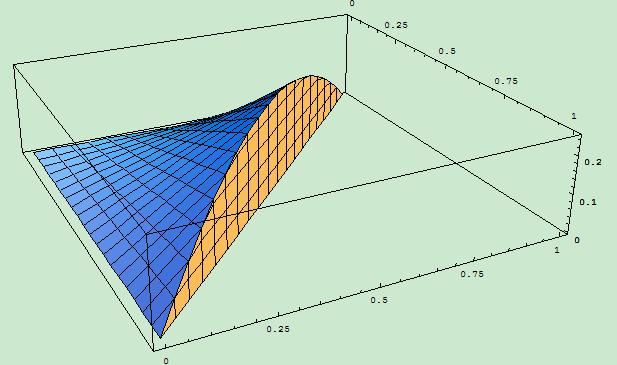

t1 = ParametricPlot3D[{x, Min[y, 1 - x], Min[x*y, x(1 - x)]}, {x, 0, 1}, {y,
   0, 1}, DisplayFunction -> Identity]
t2 = ParametricPlot3D[{x, 1 - x, Min[z, x*(1 - x)]}, {x, 0, 1}, {z, 0, 1},
   DisplayFunction -> Identity];
t3 = ParametricPlot3D[{x, Min[y, 1 - x], 0}, {x, 0, 1}, {y, 0, 1},
   DisplayFunction -> Identity];
Show[{t1, t2, t3}, DisplayFunction -> $DisplayFunction,
  ViewPoint -> {2, -1, 1}]

赞一下(1人)

回复此楼

» 本帖已获得的红花（最新10朵）

dxwbucea

4楼2012-02-09 14:27:18

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dxwbucea

铁虫 (著名写手)

应助: 20 (小学生)
金币: 17156.4
红花: 1
帖子: 1722
在线: 80.4小时
虫号: 1586258
注册: 2012-01-24
专业: 计算数学与科学工程计算

送鲜花一朵

引用回帖:

楼: Originally posted by gsview at 2012-02-09 14:27:18:
t1 = ParametricPlot3D[{x, Min[y, 1 - x], Min[x*y, x(1 - x)]}, {x, 0, 1}, {y,
0, 1}, DisplayFunction -> Identity]
t2 = ParametricPlot3D[{x, 1 - x, Min[z, x*(1 - x)]}, {x, 0, 1}, {z, 0, 1 ...

太好了，非常感谢！
就是要这个图，效果很好。

赞一下

回复此楼

5楼2012-02-09 14:37:55

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

Ising

木虫 (著名写手)

应助: 23 (小学生)
金币: 4486.7
散金: 2784
红花: 6
帖子: 1493
在线: 1284.3小时
虫号: 511473
注册: 2008-02-25
性别: GG
专业: 基础物理学

★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jjdg(金币+1): 感谢参与 2012-02-08 23:31:43

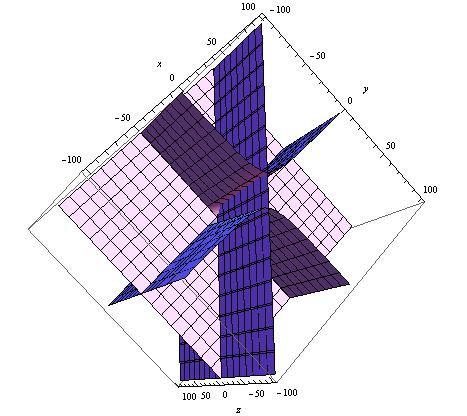

ContourPlot3D[{x*y - z == 0, z == 0, x + y == 1}, {x, -100,
100}, {y, -100, 100}, {z, -100, 100}, AxesLabel -> Automatic]

是这样不？

[ Last edited by Ising on 2012-2-8 at 11:30 ]

赞一下(2人)

回复此楼

2楼2012-02-08 11:27:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

dxwbucea

铁虫 (著名写手)

应助: 20 (小学生)
金币: 17156.4
红花: 1
帖子: 1722
在线: 80.4小时
虫号: 1586258
注册: 2012-01-24
专业: 计算数学与科学工程计算

引用回帖:

2楼: Originally posted by Ising at 2012-02-08 11:27:26:
ContourPlot3D[{x*y - z == 0, z == 0, x + y == 1}, {x, -100,
100}, {y, -100, 100}, {z, -100, 100}, AxesLabel -> Automatic]

是这样不？

[ Last ...

谢谢回复。
画出来应该是个三重积分的积分区域，是空间实体。

赞一下

回复此楼

3楼2012-02-08 11:35:11

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

bill_gates

6楼2012-02-09 19:37:59
