[求助] 不知道这个图是坐标轴是代表什么量？是怎么画出来的？？

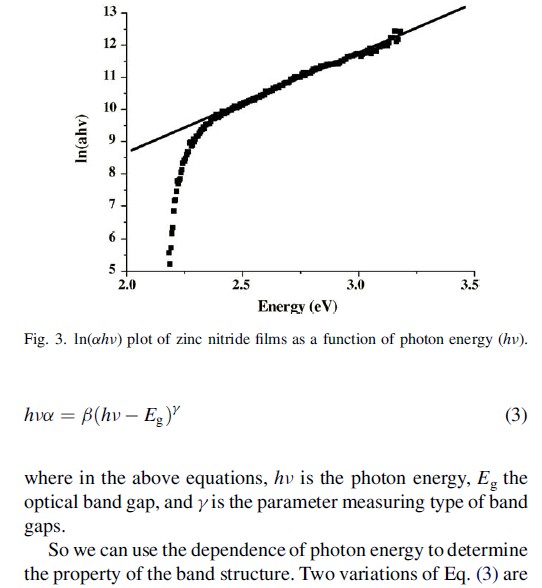

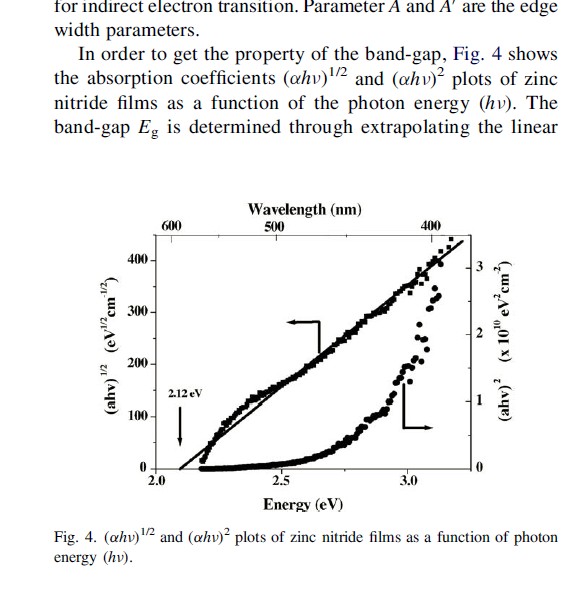

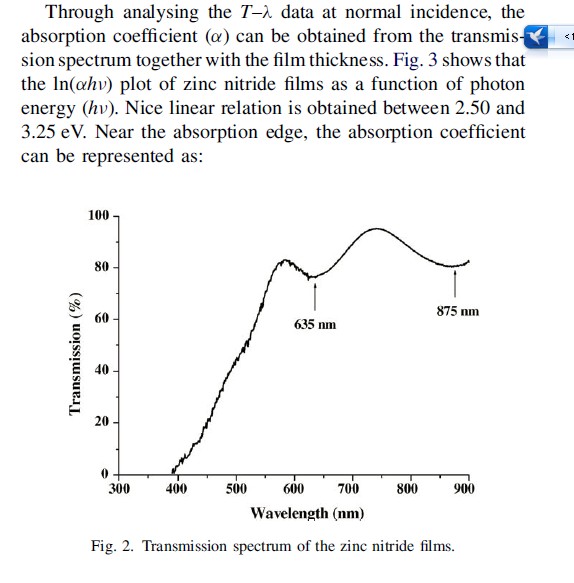

氮化锌的一篇文献，有3个图，一个是透射曲线图，另两个是跟吸收系数有关的，我不知道是怎么画出来的？望大家帮忙看看

[ Last edited by heartopen on 2011-5-26 at 01:10 ]

回复此楼

» 猜你喜欢

请问对标matlab的开源软件octave的网站https://octave.org为什么打不开？已经有1人回复
求助两种BiOBr晶体的CIF文件（卡片号为JCPDS 09-0393与JCPDS 01-1004 ）已经有0人回复
金属材料论文润色/翻译怎么收费? 已经有71人回复
哈尔滨工程大学材化学院国家级青年人才-26年硕士招生已经有0人回复
求助Fe-TCPP、Zn-TCPP的CIF文件，或者CCDC号已经有0人回复
河北大学-26年秋季入学申请考核制-化学博士1名已经有0人回复
XPS/?λXPS 已经有0人回复

» 本主题相关价值贴推荐，对您同样有帮助:

画图求助，如何报坐标轴分成两段已经有2人回复
ppt中的这个图形怎么画出来呢？已经有25人回复
大家帮我看看这个图是怎么画出来的已经有12人回复
求助Origin 7.5做图，坐标轴单位打不出来µg/L和℃ 已经有6人回复
【求助】请教使用orca计算出的这个自旋密度图是怎么画的？已经有5人回复
求这个XRD图是怎么画出来的已经有8人回复
如何用origin ，在一个坐标轴里绘制两条直线？已经有1人回复
【其他】Matlab画三维曲面时候如何将坐标轴的说明(xlabel/ylabel)变得与坐标轴平行？已经有3人回复
【请教】一个弱弱的问题：用Oigin作图，怎么让坐标轴上的点完全显示已经有6人回复

1楼 2011-05-26 01:07:50

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

0_7_2_2

铁杆木虫 (著名写手)

应助: 0 (幼儿园)
金币: 11033.3
红花: 1
帖子: 1108
在线: 27.4小时
虫号: 1167502
注册: 2010-12-11
性别: GG
专业: 电化学

【答案】应助回帖

★ ★
wandaohzl(金币+2): 鼓励交流 2011-05-26 11:44:20

这是用来测试禁带宽度和吸收带边直接跃迁、间接跃迁能量的图，基本的数据来自第一张紫外可见吸收光谱，1240/λ（波长和能量的转换关系式，推导自查）作为横坐标，纵坐标中α是一个与吸光度、薄膜厚度有关的量，公式(3)中的γ能取1/2和2两个值，分别对应直接和间接跃迁。具体的你可以参考孙振范、郭飞燕、陈淑贞写的《二氧化钛纳米薄膜材料及应用》，虽然是TiO2的，但里面有专门章节讲这个的，希望对你有帮助。
