[求助] CV曲线纵坐标是比电容,这种图是怎么画出来的?

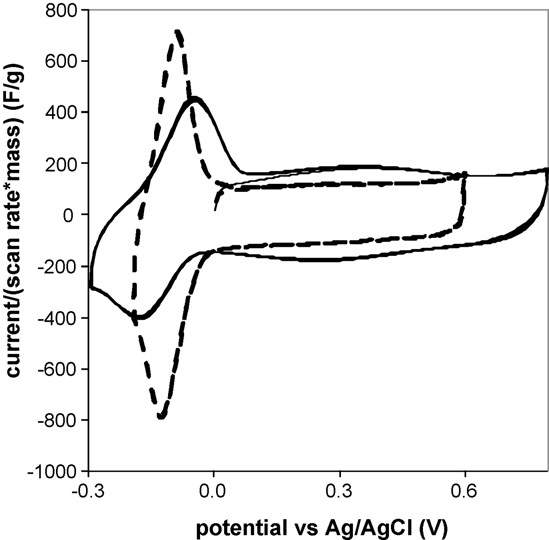

CV曲线纵坐标是比电容,横坐标是电压,这种图是怎么算出看来的?
CV曲线纵坐标是比电容,这种图是怎么画出来的?
回复此楼

» 收录本帖的淘帖专辑推荐

电化学电容器 超级电容器 百问

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

只要努力就会成功
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leizi3341

金虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
根据cv曲线用公式计算出比电容,之后纵轴换成比电容就好了
2楼2013-11-07 08:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a7961834

银虫 (正式写手)

帅哥

引用回帖:
2楼: Originally posted by leizi3341 at 2013-11-07 08:57:54
根据cv曲线用公式计算出比电容,之后纵轴换成比电容就好了

涉及时间呀,I*t/(V*M)
只要努力就会成功
3楼2013-11-07 09:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luffy山

铜虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
公式为S/(s*m*v)              S为面积,s为扫描速率,m为质量,v为电势
4楼2013-11-07 09:36:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luffy山

铜虫 (小有名气)

S可以积分的
5楼2013-11-07 09:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a7961834

银虫 (正式写手)

帅哥

引用回帖:
5楼: Originally posted by luffy山 at 2013-11-07 09:37:32
S可以积分的

这就说明每一点的比电容都不同?不太合理呀。能不能详细给我解释一下,谢谢!
只要努力就会成功
6楼2013-11-07 14:00:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luffy山

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by a7961834 at 2013-11-07 14:00:37
这就说明每一点的比电容都不同?不太合理呀。能不能详细给我解释一下,谢谢!...

什么意思?我也是初学者,前几天刚查过CV求比电容,不同的扫描速率下得到的面积当然不一样了,但最后的结果差不了多少的,上面公式貌似还要除以2,至于原因,我也不是太明白,有的说因为是一个循环,包括充放电过程,所以除以2.我也计算过,CV求得的比电容与恒流充放电求得的有一定差距,原因正在探索中,刚接触电化学3个月,纯属菜鸟意见。。。
7楼2013-11-07 14:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a7961834

银虫 (正式写手)

帅哥

引用回帖:
7楼: Originally posted by luffy山 at 2013-11-07 14:22:48
什么意思?我也是初学者,前几天刚查过CV求比电容,不同的扫描速率下得到的面积当然不一样了,但最后的结果差不了多少的,上面公式貌似还要除以2,至于原因,我也不是太明白,有的说因为是一个循环,包括充放电过程 ...

我也三个月,哈哈
只要努力就会成功
8楼2013-11-08 16:22:08
