[求助] 用Matlab如何绘制附件这样的色谱图？

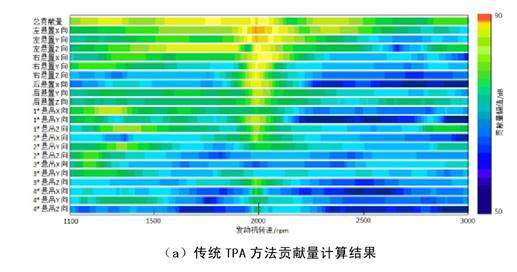

有x、y两组数据，画曲线图图是很容易的，但曲线图线条多时会交叉，不好观察，最好画成附件所示直条形式，纵坐标上不同的数值用不同的颜色表示，与右边的颜色条对比就大约知道y值是多少。
请教朋友们了，有金币喔。请给出详细过程，谢谢。
用Matlab如何绘制附件这样的色谱图？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-01 10:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ajitai

铁杆木虫 (职业作家)
没见过这种，做图这么几年。。改用别的软件吧，看看
赞一下 回复此楼
2楼2013-08-02 11:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justyet

金虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-08-03 20:36:56
我也没见过，稍微研究了一下，效果还是不错的，小有成就感呀
楼主看下面代码吧，应该不难看懂
figure
[X,Y,Z] = peaks(30);
waterfall(X,Y,Z),
set( gca, 'LineWidth', 4 );
h = waterfall(Z);
set( h, 'LineWidth', 4 );
hidden off;
view(0,90)
colorbar
赞一下 回复此楼
3楼2013-08-02 15:34:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justyet

金虫 (著名写手)
set( h, 'LineWidth', 4 ); 这一行写重复了，但是删不掉，特此说明
赞一下 回复此楼
4楼2013-08-02 15:35:46
