| 查看: 3955 | 回复: 5 | |||
[交流]
【求助】用matlab绘制一些三维圆柱图已有5人参与
|

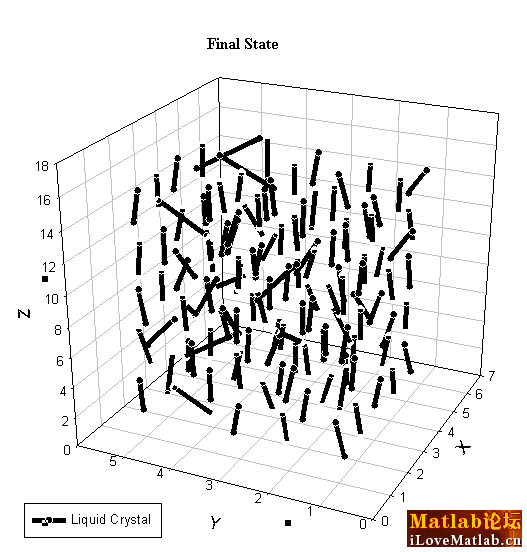

希望高手能帮帮忙啊，小圆柱体的长度为1，底圆半径为2，能不能用matlab画出这样的图呢，希望各位能帮帮忙啊，谢谢各位啦~~~~(>_< ~~~~ |
回复此楼» 猜你喜欢
三甲基碘化亚砜的氧化反应
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
孩子确诊有中度注意力缺陷
已经有12人回复
-
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
-
论文投稿，期刊推荐
已经有4人回复
-
硕士和导师闹得不愉快
已经有13人回复
» 本主题相关价值贴推荐，对您同样有帮助:
三维凝固模拟的时候，怎么用matlab画成三维体啊
已经有14人回复- matlab 绘制三维曲面图
已经有8人回复
- 求助matlab三维画图中：Inner matrix dimensions must agree.
已经有4人回复
- Matlab 如何画三维图
已经有5人回复
- 如何在matlab中绘制三维立体图
已经有13人回复
- matlab画三维图的问题
已经有5人回复
- 用Matlab软件如何画出三维荧光光谱图
已经有11人回复
- 【求助】用MATLAB画三维图程序编写的问题
已经有6人回复
- 如何在matlab中绘制含有三个参数方程的三维图形
已经有6人回复
- 【求助】如何用matlab画三维图？
已经有6人回复
- 【求助】如何采用Matlab绘制电子云密度图
已经有8人回复
sunshine_plh
铁虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 40.2
- 散金: 5
- 帖子: 40
- 在线: 15.9小时
- 虫号: 1190651
- 注册: 2011-01-16
- 专业: 信号理论与信号处理
2楼2011-02-18 19:09:57
licong826
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 2463.4
- 散金: 3
- 红花: 1
- 帖子: 434
- 在线: 35.4小时
- 虫号: 437760
- 注册: 2007-09-06
- 专业: 凝聚态物性I:结构、力学和
3楼2011-02-19 10:11:12
信彼南山
木虫 (著名写手)
- 应助: 33 (小学生)
- 金币: 4142.9
- 散金: 1221
- 红花: 16
- 帖子: 1178
- 在线: 233.5小时
- 虫号: 1133529
- 注册: 2010-10-27
- 专业: 导航、制导与传感技术
4楼2011-02-19 17:36:36
★ ★ ★ ★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
余泽成(金币+5): 谢谢参与应助！欢迎常来程序语言版！ 2011-02-27 15:09:46
小木虫(金币+0.5):给个红包，谢谢回帖交流
余泽成(金币+5): 谢谢参与应助！欢迎常来程序语言版！ 2011-02-27 15:09:46
|

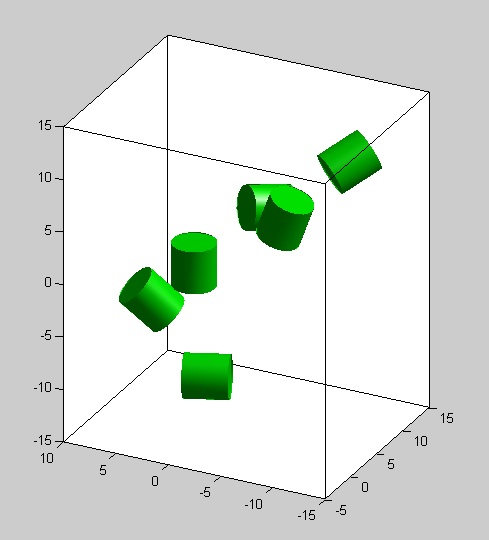

无聊编个程序给你： r0=2; %% radius h0=4; %% height自已调整高度 NN=20; [X,Y,Z]=cylinder(r0,NN); Z=h0*Z; XX=X(2,: ); YY=Y(2,: ); Z1=Z(1,: ); Z2=Z(2,: ); %%% in this example I draw six cylinders N=6; %自己修改数目 % rotate this cylinders by Euler angles (th1,th2,th3) 自己改倾斜角 TH1 = [0,2,30,50,20,50]/180 *pi; TH2 = [0,20,-45,65,89,100]/180 *pi; TH3 = [0,20,-45,65,89,100]/180 *pi; %%% centers of the cylinders，自已修改柱中心坐标 x=[0,6,3,6,2,8]; y=[0,-5,4,-10,2,-1]; z=[0,3,-5,10,-10,4]; for k=1:6 th1=TH1(k);th2=TH2(k);th3=TH3(k); R1=[cos(th1),-sin(th1),0;sin(th1),cos(th1),0;0,0,1]; R2=[1,0,0;0,cos(th2),-sin(th2);0,sin(th2),cos(th2)]; R3=[cos(th3),-sin(th3),0;sin(th3),cos(th3),0;0,0,1]; A=R1*R2*R3; for i=1:NN+1 r=[X(1,i),Y(1,i),Z(1,i)]'; rT=A*r; XC(1,i)=rT(1);YC(1,i)=rT(2);ZC(1,i)=rT(3); r=[X(2,i),Y(2,i),Z(2,i)]'; rT=A*r; XC(2,i)=rT(1);YC(2,i)=rT(2);ZC(2,i)=rT(3); r=[XX(i),YY(i),Z1(i)]'; rT=A*r; XX1C(i)=rT(1);YY1C(i)=rT(2);Z1C(i)=rT(3); r=[XX(i),YY(i),Z2(i)]'; rT=A*r; XX2C(i)=rT(1);YY2C(i)=rT(2);Z2C(i)=rT(3); end hold on; fill3(XX1C+x(k),YY1C+y(k),Z1C+z(k),'green','EdgeColor','none'); hold on; fill3(XX2C+x(k),YY2C+y(k),Z2C+z(k),'green','EdgeColor','none'); hold on; XC=XC+x(k);YC=YC+y(k);ZC=ZC+z(k); surf(XC,YC,ZC,'FaceColor','green','EdgeColor','none'); end daspect([1 1 1]) view(3); axis tight camlight lighting gouraud  |
5楼2011-02-20 19:55:39
6楼2011-02-25 20:15:13
