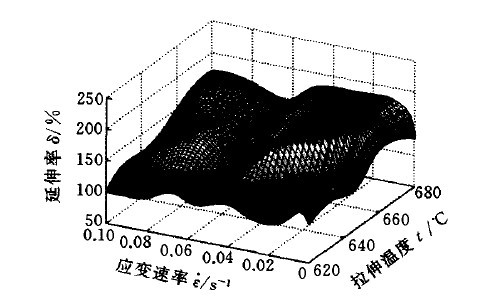

[求助] matlab 绘制三维曲面图

这是数据：620        0.03        110
620        0.07        112
630        0.07        119
645        0.02        210
650        0.02        200
650        0.03        230
650        0.06        145
650        0.08        155
655        0.01        180
655        0.06        145
660        0.05        150
680        0.02        175
680        0.04        170
680        0.06        145
680        0.08        155
x                y           z
怎么能绘制出这个图形来？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
毛毛虫所谓的世界末日，恰恰就是蝴蝶破茧而出的充满阳光的时刻
1楼 2012-03-07 10:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zgrabbit504

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xzhdty(金币+1): 欢迎常来 2012-03-07 20:57:15
Micro-arc(金币+1): ★有帮助 2012-03-08 09:08:58
z=[620        0.03        110
620        0.07        112
630        0.07        119
645        0.02        210
650        0.02        200
650        0.03        230
650        0.06        145
650        0.08        155
655        0.01        180
655        0.06        145
660        0.05        150
680        0.02        175
680        0.04        170
680        0.06        145
680        0.08        155];
[x,y]=meshgrid(620:1:680,0:0.005:0.1);
z1 = griddata(z(:,1),z(:,2),z(:,3),x,y);
surf(x,y,z1)
赞一下(1人) 回复此楼
Lifewaslikeaboxofchocolates.Youneverknowwhatyou'regoingtoget.
2楼2012-03-07 12:22:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ygl820

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
jjdg(金币+1): 感谢应助 2012-03-08 01:58:50
Micro-arc(金币+4): ★有帮助 2012-03-08 09:08:30
M=[620,0.03,110;620,0.07,112;630,0.07,119;645,0.02,210;
   650,0.02,200;650,0.03,230;650,0.06,145;650,0.08,155;
   655,0.01,180;655,0.06,145;660,0.05,150;680,0.02,175;
680,0.04,170;680,0.06,145;680,0.08,155];
x=M(:,1);y=M(:,2);z=M(:,3);
[X,Y,Z]=griddata(x,y,z,linspace(620,680)',linspace(0.01,0.08),'v4');
surf(X,Y,Z)
赞一下 回复此楼
3楼2012-03-07 16:37:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Micro-arc

金虫 (小有名气)
引用回帖:
楼: Originally posted by zgrabbit504 at 2012-03-07 12:22:14:
z=;
=meshgrid(620:1:680,0:0.005:0.1);
z1 = griddata(z(:,1),z(:,2),z(:,3),x,y);
surf(x,y,z1)
98/b6/532011_1331094131_747.jpg

谢谢
回复此楼
毛毛虫所谓的世界末日，恰恰就是蝴蝶破茧而出的充满阳光的时刻
4楼2012-03-08 09:05:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Micro-arc

金虫 (小有名气)
引用回帖:
楼: Originally posted by ygl820 at 2012-03-07 16:37:58:
M=;
x=M(:,1);y=M(:,2);z=M(:,3);
=griddata(x,y,z,linspace(620,680)',linspace(0.01,0.08),'v4');
surf(X,Y,Z)

多多感谢！问一下meshgrid（）和griddata（）什么区别！我matlab 不是很懂。
赞一下 回复此楼
毛毛虫所谓的世界末日，恰恰就是蝴蝶破茧而出的充满阳光的时刻
5楼2012-03-08 09:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ygl820

至尊木虫 (知名作家)
meshgrid生成2维或三维矩阵。
griddata插值使曲线更光滑。
个人理解。
赞一下 回复此楼
6楼2012-03-08 09:38:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Micro-arc

金虫 (小有名气)
引用回帖:
楼: Originally posted by ygl820 at 2012-03-08 09:38:48:
meshgrid生成2维或三维矩阵。
griddata插值使曲线更光滑。
个人理解。

en
多
谢了
回复此楼
毛毛虫所谓的世界末日，恰恰就是蝴蝶破茧而出的充满阳光的时刻
7楼2012-03-08 10:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyangmei

禁虫 (初入文坛)
余泽成: 去单独发帖吧，这样大家看不到的。 2012-03-11 23:18:50
本帖内容被屏蔽
8楼2012-03-11 09:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avast20092

铜虫 (小有名气)
学习了
回复此楼
9楼2012-03-11 22:08:43
