[交流] 【求助】用MATLAB画三维图程序编写的问题

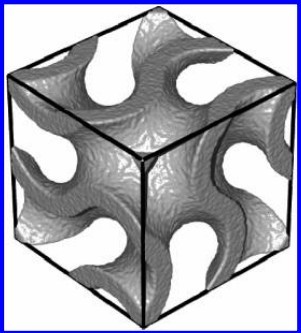

本人想用matlab画如下图所示的三维图

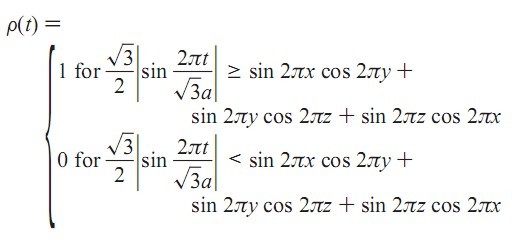

图形的方程是：

其中>=1的描述灰色部分，<1描述透明部分，t和a都是给定的常数
编写的程序如下：

function draw(t,a)
for x=0:0.01:1;
    for y=0:0.01:1;
        for z=0:0.01:1;
              if  (sqrt(3)/2)*abs(sin(2*pi*t)/(sqrt(3)*a))>=sin(2*pi*x)*cos(2*pi*y)+...
    sin(2*pi*y)*cos(2*pi*z)+sin(2*pi*z)*cos(2*pi*x);
  ruo=1;
  else
  ruo=0;
  end
        end
    end
end
plot3(x,y,z);
end
但是得不到预期的结果，求高手帮忙指点程序上的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-15 10:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyiwenren

至尊木虫 (著名写手)
自己先顶一下，坐等高手的解答
赞一下 回复此楼
2楼2011-04-15 10:40:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤鸿飘逸

金虫 (正式写手)
★
shiyiwenren(金币+2): 2011-04-16 09:13:26
jiaI(金币+1): 鼓励常来讨论 2011-04-19 23:53:37
你在个程序编的是有问题的  我要上课去了  回来帮你看
赞一下(1人) 回复此楼
3楼2011-04-15 18:09:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shiyiwenren

至尊木虫 (著名写手)
引用回帖:
Originally posted by 孤鸿飘逸 at 2011-04-15 18:09:45:
你在个程序编的是有问题的  我要上课去了  回来帮你看

能否帮我改一下，多谢了
赞一下 回复此楼
4楼2011-04-16 09:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skyflow

铜虫 (小有名气)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jiaI(金币+2): 谢谢参与 2011-04-19 23:53:55
shiyiwenren(金币+4): 2011-04-20 08:54:20
function draw(t,a)
for x=0:0.01:1;
    for y=0:0.01:1;
        for z=0:0.01:1;
              if  (sqrt(3)/2)*abs(sin(2*pi*t)/(sqrt(3)*a))>=sin(2*pi*x)*cos(2*pi*y)+...
                   sin(2*pi*y)*cos(2*pi*z)+sin(2*pi*z)*cos(2*pi*x);
                ruo=1;
              else
                ruo=0;
              end
              plot3(x,y,z,'.','Color',[ruo,ruo,ruo]);
              hold on
        end
    end
end

end
赞一下(2人) 回复此楼
5楼2011-04-19 16:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孤鸿飘逸

金虫 (正式写手)
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
jiaI(金币+2): 谢谢参与 2011-04-19 23:53:25
shiyiwenren(金币+4): 2011-04-20 08:54:29
function draw(t,a)
for x=0:0.01:1;
    for y=0:0.01:1;
        for z=0:0.01:1;
          if  (sqrt(3)/2)*abs(sin(2*pi*t)/(sqrt(3)*a))
         plot3(x,y,z,'k');hold on
  end
        end
    end
end
赞一下(2人) 回复此楼
6楼2011-04-19 18:43:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justyet

金虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
shiyiwenren(金币+2): 2011-04-21 08:28:42
shiyiwenren(金币+3): 2011-05-23 14:32:39
这个应该用 patch 和isosurface呀，不能用plot3 呀！！！
看isosurface的help，例子很详细了
赞一下(1人) 回复此楼
7楼2011-04-20 13:52:24
