[求助] solidworks 2012 如何画焊接零件（3D图）？？

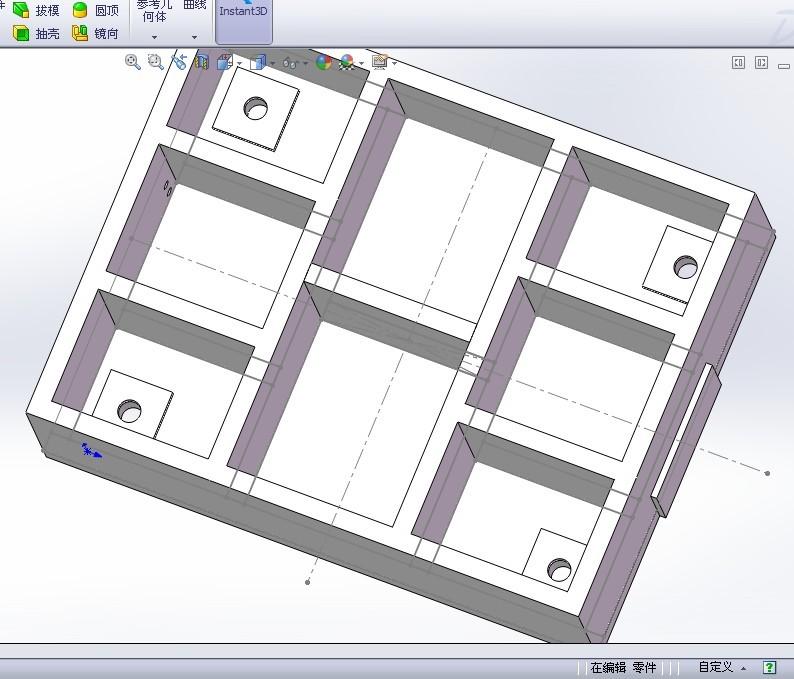

这个零件是一块块Q235钢板焊接而成的，我这样画的却是一个整体。   sw刚刚学习，求指导。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
每天都有新的收获.
1楼 2013-04-12 12:30:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
★ ★ ★ ★ ★
感谢参与，应助指数 +1
小鸟学捉虫: 金币+5, ★★★★★最佳答案, 谢谢了！ 2013-04-12 15:25:18
本帖内容被屏蔽
2楼2013-04-12 14:43:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小鸟学捉虫

金虫 (小有名气)
引用回帖:
2楼: Originally posted by xkshangx at 2013-04-12 14:43:44
在solidworks中焊接件是按整体画的，在转工程图时标出焊接符号就可以了

那如果有需要应力分析的话，怎么弄。
赞一下 回复此楼
每天都有新的收获.
3楼2013-04-12 15:12:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xkshangx

禁虫 (著名写手)
本帖内容被屏蔽
4楼2013-04-12 15:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

z65668396

金虫 (正式写手)
我以前画钣金的时候    里面有焊缝   但是总工说带上焊缝的零件过一阵就打不开了  图出问题  因为不是正版
赞一下(1人) 回复此楼
心有猛虎，细嗅蔷薇。
5楼2013-04-13 21:27:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yinzengguang

铜虫 (小有名气)
学习啦，画三维画焊缝意义不大，工程图表示出来就行啦
赞一下(1人) 回复此楼
6楼2013-04-14 00:38:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bj270278245

银虫 (正式写手)
你这个是零件是拉伸出来的，可以试试把拉伸里面的“合并实体”前面的勾勾去掉，这样就不是一个整体了。
另外也可以画3d草图，然后指定材料的规格，一般的型钢焊接件都是这样画的。
赞一下(1人) 回复此楼
付出不一定有收获，努力了就值得。
7楼2013-12-09 22:50:13
