求教前辈SEM拉伸断口分析！ 已有2人参与
|
|

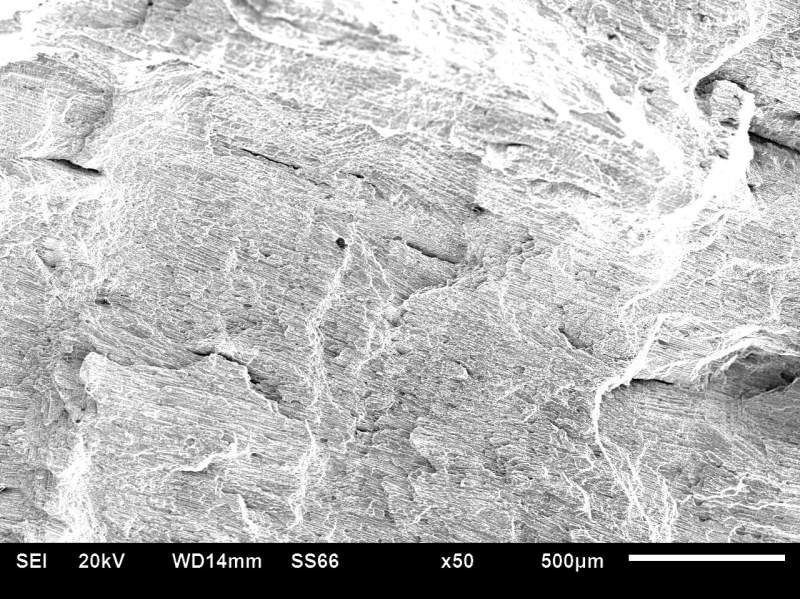

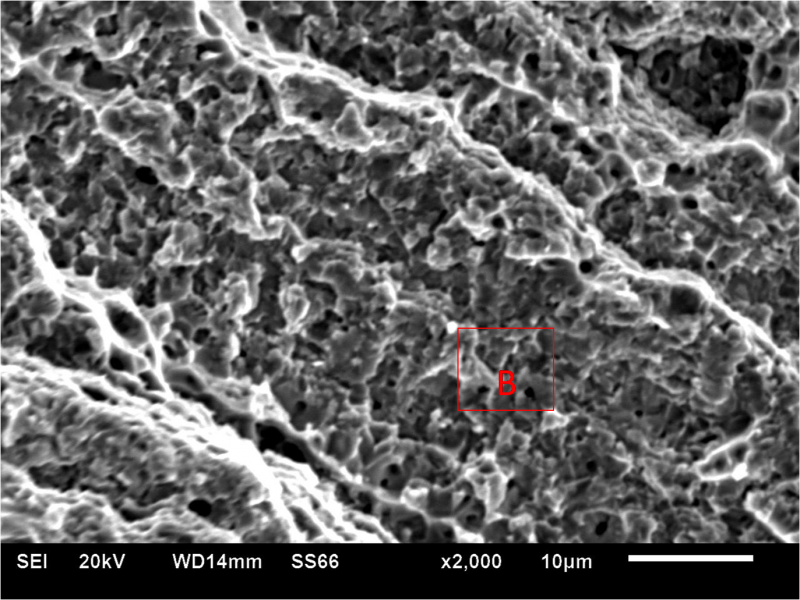

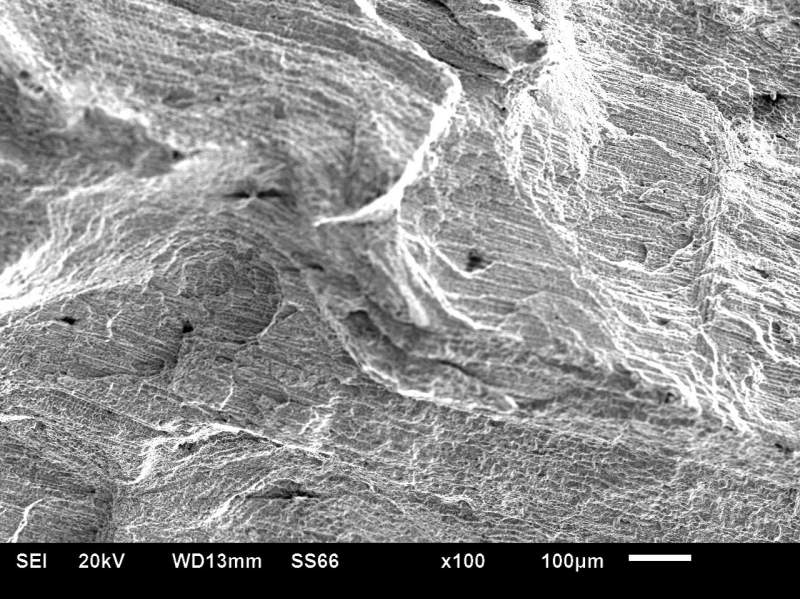

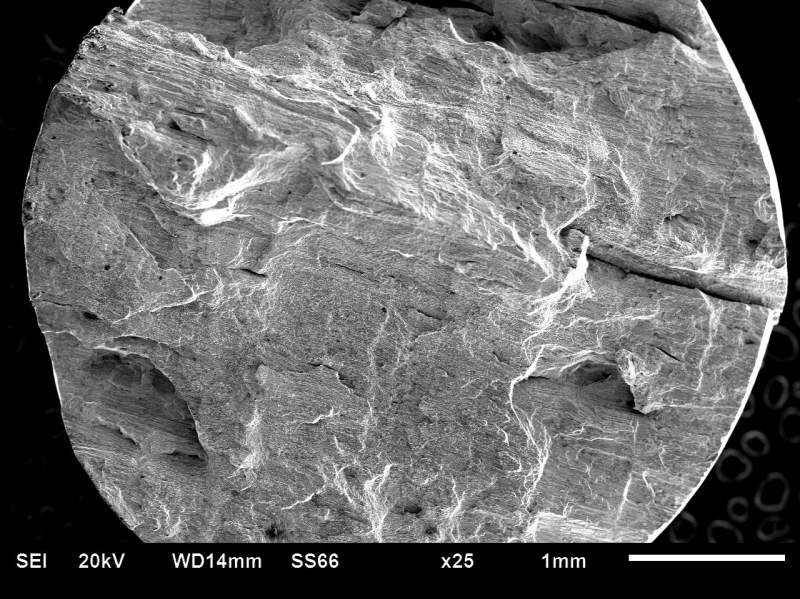

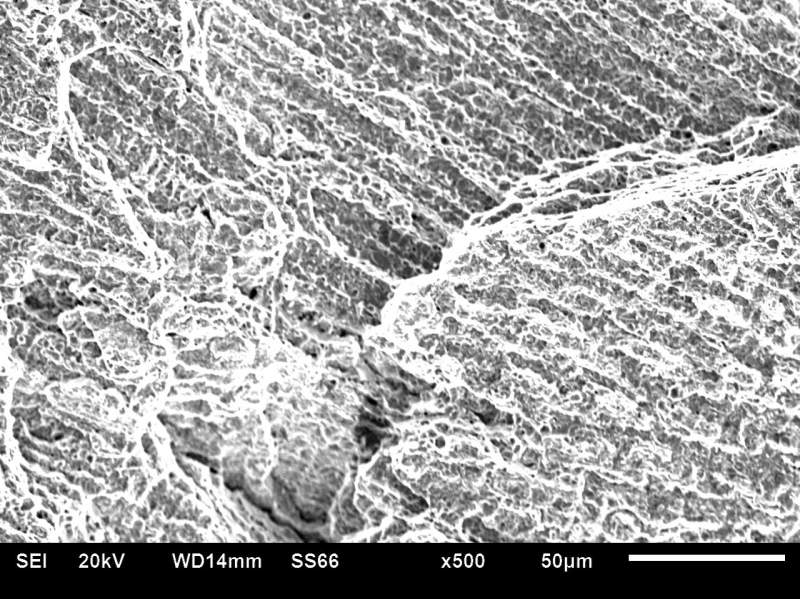

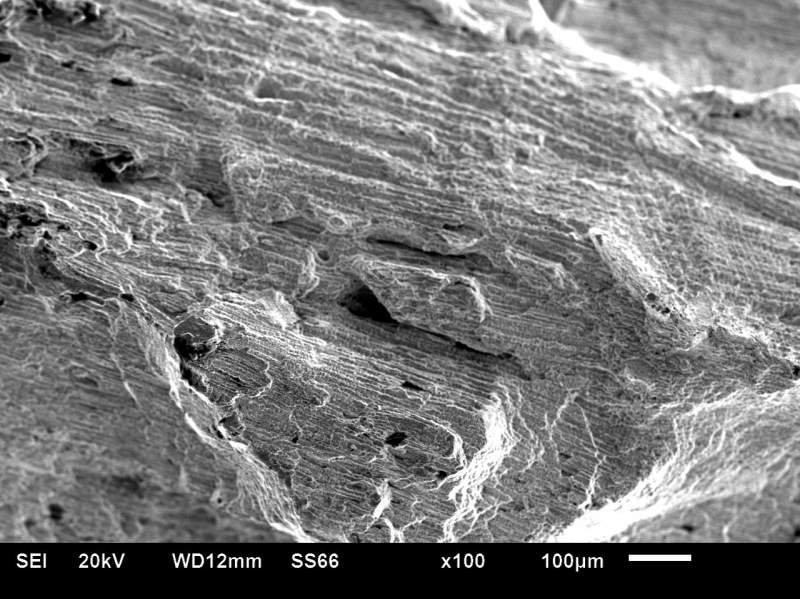

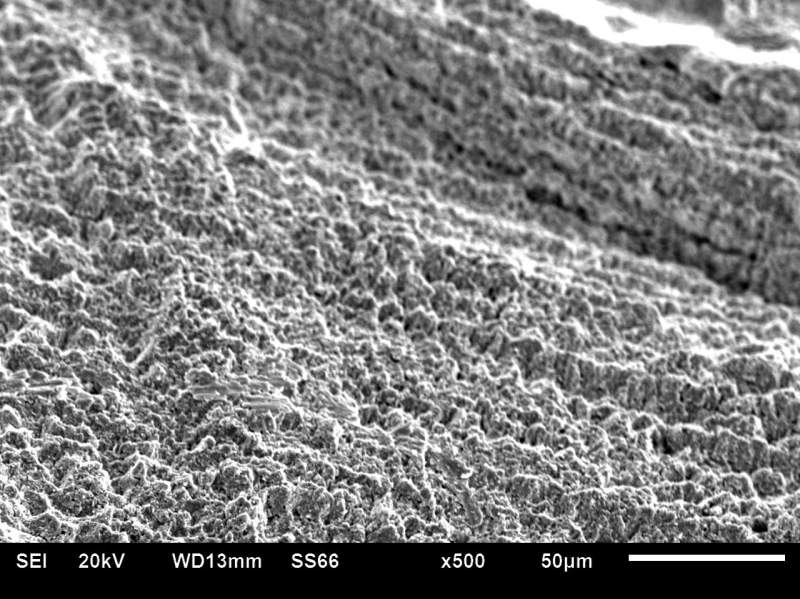

试样为镍基高温合金激光直接成型，按国标加工成棒状。虽然看过一些断口分析的文章，但第一次分析，有很多地方不清楚。请前辈们指教。 1，图1中，判断试样宏观不是很平整，对吗？断面较为灰暗。有锯齿状，但是只有中间高，两侧地。  2，图2中50X低倍下的平行的花样，应该不是河流纹吧，河流纹应该是否只是高倍中可见？那这样的平行横纹是什么？  3，图3中，100X下的平行明显的平行横纹是什么？类似图2的问题   4，图4是断口较平整位置的放大照片，判断为成晶粒状的断口，有少量韧窝，是否是撕裂韧窝变形后的样子？如果判断错误，那是什么？  5，图5是断口锯齿状位置的500X照片，判断为晶粒状，正确吗？实在不知道该如何描述。  6，图6，7是2000X照片，判断韧窝小且浅，A位置是撕裂楞吗？图7中B位置算是有解理台阶吗？此位置的韧窝很少。   综合判断为准解理断裂，含有少量韧窝。这样判断正确吗？ |
