求助
]
电化学画图求助!
已有3人参与

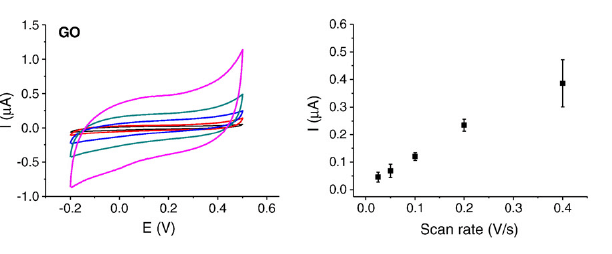

左边是CV图,求大神知道右边的怎么画的?求步骤!!!
回复此楼
» 猜你喜欢
海南大学杨金霖老师招收2027级博士生(储能电池方向)
已经有9人回复
氮掺杂石墨阴极制备:掺杂量对氧还原活性的调控规律
已经有0人回复
分析化学论文润色/翻译怎么收费?
已经有137人回复
电催化CO2还原
已经有1人回复
铁基负载石墨催化极板:金属活性位点的催化增效机制
已经有0人回复
石墨电催化系统参数匹配原则:水质、电流与极距的协同设计
已经有0人回复
锂金属电池求助
已经有1人回复
石墨阴极电催化耦合臭氧:协同增效还是资源浪费?
已经有0人回复
pH 对石墨催化极板反应选择性的影响:从自由基生成到副反应转向
已经有0人回复
D-S 充氢实验交流
已经有0人回复
申请27博士
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
童鞋们,谁知道这样的图是怎么出来的?急用
已经有16人回复
电化学极化曲线测试参数设定,外加绘图
已经有10人回复
EIS谱图画图求指导
已经有14人回复
CV作图求助,大神们,急急急求
已经有14人回复
CV曲线纵坐标是比电容,这种图是怎么画出来的?
已经有7人回复
用Origin做循环伏安图,纵坐标怎么改的和电化学工作站出的图一样
已经有8人回复
高手们快来看看这个EIS图怎么分析
已经有21人回复
在ORIGIN中如何画这种图
已经有11人回复
C-V测试图用origin画出
已经有4人回复
求助啊~~交流阻抗谱如何作图呢?
已经有14人回复
交流阻抗的文本数据怎么用origin作图
已经有11人回复
求助Origin作图的一个问题
已经有13人回复
求助!急。。。急。。origin作图后上下各出现一条线
已经有14人回复
如何在original中做图
已经有13人回复
【求助】请问咱学化学的最常用的画图软件有哪些,趁着这假期想抽空学习一下
已经有20人回复
【求助】origin画图求助
已经有27人回复
天生我材必有用!
1楼
2015-07-07 16:50:25
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
胡琪
铁杆木虫
(著名写手)
ECEPI: 3
应助: 830
(博后)
金币: 10236.1
散金: 500
红花: 68
帖子: 2977
在线: 881.6小时
虫号: 1346956
注册: 2011-07-15
性别: GG
专业: 有机合成
【答案】应助回帖
感谢参与,应助指数 +1
本人分析是这样的他做这个用了CV图中的电流平均值和误差来作图的,然后是不同的扫描速率下作的图。
赞
一下
回复此楼
天地任我行
2楼
2015-07-07 21:32:43
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
yttzr
金虫
(正式写手)
应助: 10
(幼儿园)
金币: 141.8
散金: 554
红花: 12
帖子: 500
在线: 994.5小时
虫号: 2407100
注册: 2013-04-08
性别: GG
专业: 电化学分析
【答案】应助回帖
感谢参与,应助指数 +1
左边的图和右边的图没有关系。右边的图是不同扫速和峰电流通过描点画出来的。扫速一般从小到大,10mv/s,20,30, 50,80,100,。。。。。
赞
一下
回复此楼
3楼
2015-07-07 21:35:31
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
george_hai
木虫
(正式写手)
应助: 90
(初中生)
金币: 3642
散金: 83
红花: 15
帖子: 899
在线: 309.9小时
虫号: 3175255
注册: 2014-05-01
性别: GG
专业: 能源化工
【答案】应助回帖
感谢参与,应助指数 +1
左图应该是在不同扫描速率下的CV图,取每一曲线峰电流,随后以扫描速率为横坐标,扫描速率对应峰电流为纵坐标做散点图。
赞
一下
回复此楼
4楼
2015-07-08 11:57:17
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
