[求助] 求助!急。。。急。。origin作图后上下各出现一条线

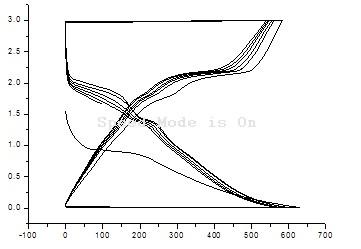

请大家帮忙看一下，我在蓝电里面导出数据后，用origin作图后上下各出现一条线，这是怎么回事？急求指导。

充放电曲线

[ Last edited by justinzhao on 2012-4-16 at 18:05 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-04-16 18:04:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

justinzhao

荣誉版主 (职业作家)

光电池和光电化学分版-电化 ...

优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
libin1987: 金币+1, ★有帮助 2012-04-16 19:22:08
看看数据点，可能是最后一个点或者第一个点有问题
赞一下 回复此楼
i-love-photovoltaic-cell
2楼2012-04-16 18:06:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueeagle

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
justinzhao: 金币+2, 鼓励应助~ 2012-04-16 19:51:08
查一下你的数据点，看看相邻充放电循环中充放电过程的终点和起点的数据点是不是重复采集了，因为见不到你的原始数据，只能这么猜测啦，希望对你有所帮助，呵呵
赞一下 回复此楼
3楼2012-04-16 18:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libin1987

金虫 (著名写手)
引用回帖:
3楼: Originally posted by blueeagle at 2012-04-16 18:24:44:
查一下你的数据点，看看相邻充放电循环中充放电过程的终点和起点的数据点是不是重复采集了，因为见不到你的原始数据，只能这么猜测啦，希望对你有所帮助，呵呵

4楼2012-04-16 19:21:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学工作站

金虫 (正式写手)
也有可能是在作图时做了数据处理成这样的吧？我也遇到过这样的问题。
赞一下 回复此楼
努力前进
5楼2012-04-16 22:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a88592718

铁杆木虫 (正式写手)

飞翔的锂电
你做的导电聚合物？？
赞一下 回复此楼
永不止步！
6楼2012-04-16 22:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a88592718

铁杆木虫 (正式写手)

飞翔的锂电
留个QQ 交流一下 迫切想向大侠学习一下  谢谢  568524265
赞一下 回复此楼
永不止步！
7楼2012-04-16 22:42:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

daniel1988

金虫 (小有名气)
这显然是你把所有的数据都放在一个X轴Y轴下面了，解决方法1：把每个循环的充放电都分开分别放在各个X轴Y轴下，但很繁琐，因为数据太多了，可能有几万或几十万个数据；方法二：你这个图是线图，成图时改成散点图就好了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

libin1987
8楼2012-04-17 08:54:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

libin1987

金虫 (著名写手)
送鲜花一朵
引用回帖:
8楼: Originally posted by daniel1988 at 2012-04-17 08:54:19:
这显然是你把所有的数据都放在一个X轴Y轴下面了，解决方法1：把每个循环的充放电都分开分别放在各个X轴Y轴下，但很繁琐，因为数据太多了，可能有几万或几十万个数据；方法二：你这个图是线图，成图时改成散点图就 ...

你好，我做散点图没问题，但是即使是分开充放电数据分别在各个XY轴下，做出来之后还是单独的首尾连接。
赞一下 回复此楼
9楼2012-04-17 10:55:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12490441

金虫 (小有名气)
看看你有没有一些点是错误的，如果检查没有的话，就是你origin的问题，换个机子换个origin，比如这个曲线是用origin7.5 or origin7做的，那么你就用origin8做，就没事了，我经常出现这个情况
赞一下 回复此楼
10楼2012-04-17 13:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
