[求助] 如何在original中做图

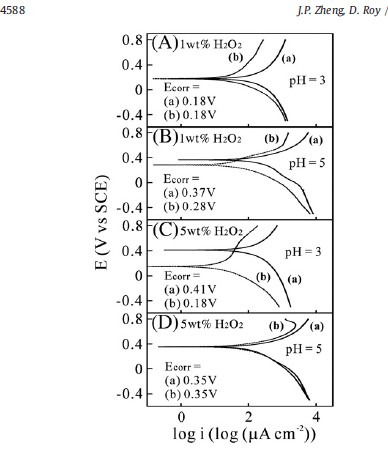

请教如何在original8.0中制作如下图的图，每一小幅图中有两条曲线？
回复此楼

» 收录本帖的淘帖专辑推荐

SCI论文修稿

» 本帖已获得的红花（最新10朵）

wj060212

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
http://shop108670149.taobao.com 活在当下
1楼 2011-11-09 16:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chgyhit

铁杆木虫 (著名写手)

【答案】应助回帖

wj060212(金币+5): 谢谢 2011-11-10 09:19:32
在origin工具栏中就有编辑多图的工具“Merge”，你找一下吧，如果不明白你就找个教程。
赞一下 回复此楼
2楼2011-11-10 08:46:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰洁-路小熊

银虫 (初入文坛)

【答案】应助回帖

wj060212(金币+2): 谢谢 2011-11-10 09:23:42
这种图一列横坐标，两列纵坐标，然后全选中作图不就出来啦？
我不知道你是不是这个意思？
就是在一个workbook里三列，选中，作图~
多选几列能多做几个曲线~很多个都可以的~
赞一下 回复此楼
就想着毕业~
3楼2011-11-10 09:04:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj060212

金虫 (正式写手)
你没有明白我的意思，我时想要，这样只有竖直的一条，也就是只有一个横坐标，几个图叠放在一起
赞一下 回复此楼
http://shop108670149.taobao.com 活在当下
4楼2011-11-10 09:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj060212

金虫 (正式写手)

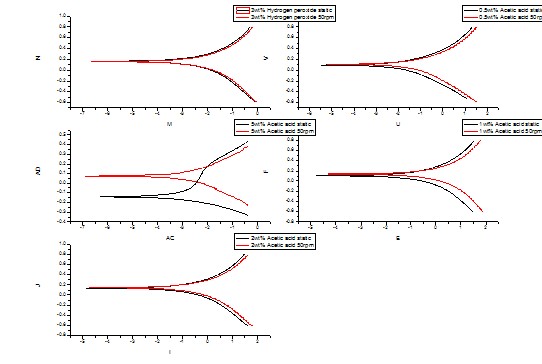

但我使用merge时的图，如下，请您帮我看看，怎么编辑如上图，这样只有竖直的一条，也就是只有一个横坐标
赞一下 回复此楼
http://shop108670149.taobao.com 活在当下
5楼2011-11-10 09:25:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj060212

金虫 (正式写手)
我想要的是如何把图叠放在一起
赞一下 回复此楼
http://shop108670149.taobao.com 活在当下
6楼2011-11-10 09:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

wj060212(金币+3): 亲，我没有说清楚，我是想知道如何把每一幅小图叠加在一起。 2011-11-10 11:39:31
引用回帖:
6楼: Originally posted by wj060212 at 2011-11-10 09:26:48:
我想要的是如何把图叠放在一起

将第二个曲线的图形数据 拖入画图区域即可。不要把每个窗口放到最大，点下右上角的还原按钮就行啦
赞一下 回复此楼
7楼2011-11-10 09:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfyan

木虫 (小有名气)
其实就是建不同的层，然后缩小层的大小并把它们放在你希望的位置就行了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wj060212
8楼2011-11-10 22:25:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞白

金虫 (正式写手)
使用origin的merge，点open dialog打开对话框，在merge右边框里选specified，graphs右边框里把你需要组合的图的名称按顺序上下排好。然后在arrange settings中设置1列、5行，当然，其它参数你可以也设置一下。
OK
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wj060212
9楼2011-11-11 13:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wj060212

金虫 (正式写手)
送鲜花一朵
лл
回复此楼
http://shop108670149.taobao.com 活在当下
10楼2011-11-14 09:15:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
