[交流] 请问ODF图可以这样分析么?请高手指点一二!

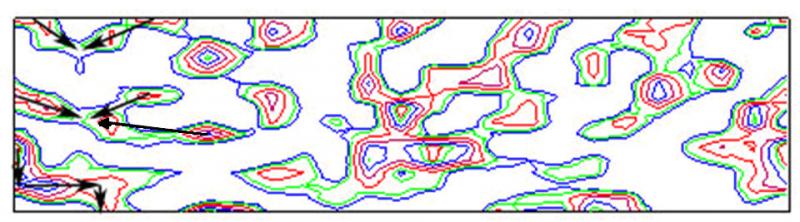

下图分别是工业纯钛ECAP1道次变形前后的30°所对应的ODF图,请问高手在可以这样分析么?
通过对比,从图中的箭头所示方向我们可以,在ECAP一道次变形中,(0001)基面取向经过旋转转变为(0001)<-23-1-1>取向,锥面织构(11-23)<1-100>和(11-22)<-1-123>转变为(11-23)<1-21-1>和(11-21)<5-726>取向。

ORI



1P
回复此楼

» 收录本帖的淘帖专辑推荐

织构分析

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

啄虫鸟

新虫 (著名写手)


★
wgj198799(金币+1): 谢谢参与
楼主真好!
3楼2012-05-10 19:43:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangy1220

新虫 (职业作家)


★
wgj198799(金币+1): 谢谢参与
祝福楼主
4楼2012-05-10 20:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangy1220

新虫 (职业作家)


祝福楼主
5楼2012-05-10 20:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oranges6533

银虫 (小有名气)


★ ★
wgj198799(金币+1): 谢谢参与
yongyong2050: 金币+1, 感谢交流 2012-05-11 08:24:11
我没做过六方的,不知道你算的那些指数对不对。单从对比图来看,一部分保留了原来的取向,一部分形成了新的织构,但你标的箭头我没看懂是啥意思,我也没见过哪篇paper上这么标织构演变的,箭头指的地方都是空白?
6楼2012-05-11 00:28:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgj198799

木虫 (初入文坛)

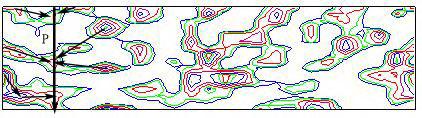

谢谢6L的指导,箭头方向却是有误。现将修改后的图附上,还望赐教!箭头所指方向为部分基面织构和锥面织构在1道次变形后所形成的新织构既P织构。箭头所示方向为新织构形成的过程,例如锥面织构晶向旋转了45°,晶面方向几乎无旋转,请问可以这样说么?

1P

7楼2012-05-11 08:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wgj198799

木虫 (初入文坛)


★
Zpffpz: 金币+1, 谢谢交流 2012-05-11 19:11:36
P织构的欧拉角为φ1=45,φ=0-90,φ2=30,图中竖直线所示位置。
8楼2012-05-11 08:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oranges6533

银虫 (小有名气)


★
yongyong2050: 金币+1, 应助指数+1, 感谢热心相助 2012-05-12 10:03:31
三个问题或建议:
1,original ODF和1p所用的scale是一样的吗?我建议你不要用等高线的颜色来表示,用那种带过渡的color(or grey) scale bar来画,这样哪个织构的强度增强减弱就一目了然了;
2,织构的演变, 从一幅ODF图不足以进行判断,还是要把每个section的图联系到一起,起码是在脑子里构建一个3D的模型,然后再和original ODF去对比。
3,关于表达的问题,在你不sure他是怎么演变的情况下,我倾向于“某某component变强,某某减弱,某某出现,某某消失”。单从你标的箭头看,我不认为一定是那样,(你的横坐标是φ1吧?)起码φ1=90的那个强织构不一定演变成P,看上去更多的是由φ1=10的那边转变的,当然,只是看上去,还得做定量的分析才知道到底是怎么回事。

我说的也不一定全对,只是个人意见,仅供参考。
9楼2012-05-12 03:23:40
