电化学极化曲线测试参数设定,外加绘图
已有2人参与

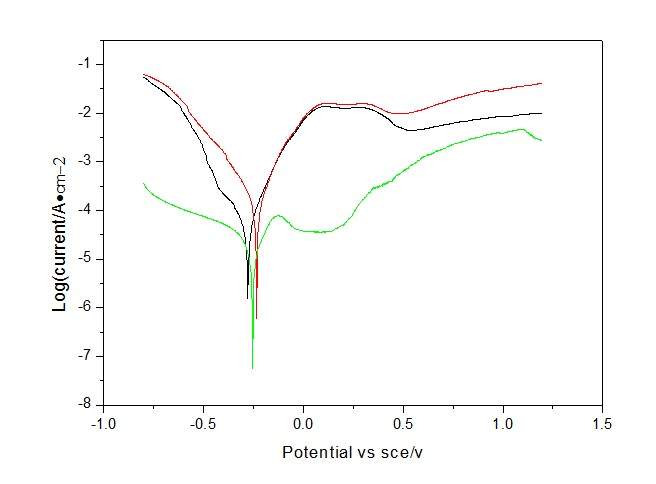

我做的极化曲线如下图,扫描电压设置的是-0.8---1.2,然后测出电流的对数,直接导入origin7中,画出了极化曲线,看文献上觉得我这横纵坐标反了,怎么把横纵坐标互换一下,
回复此楼
» 本帖附件资源列表
欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
附件 1 :
原始数据.xlsx
2014-06-13 15:52:39, 151.4 K
» 猜你喜欢
【东北林业大学】-化资学院-赵芸鹤课题组-招收申请考核制博士生1名(2027年入学)
已经有0人回复
表征方法手记 04|一条数据链走下来,哪些结论敢写进合同
已经有0人回复
分析化学论文润色/翻译怎么收费?
已经有74人回复
【文献导读】AEM:界面工程实现 500 °C 以下可逆质子陶瓷电化学电池运行
已经有0人回复
斯图加特大学化学技术所拟招聘2027年公派读博生-多孔固体材料表征新方法方向
已经有3人回复
选择性之争:羟基自由基、活性氯、高价金属氧,你的电极上到底谁在工作
已经有0人回复
放大之后的电势分布:为什么 1 m² 的板子,边缘和中心像两块不同的电极
已经有0人回复
【文献导读】南华大学 AFM:具有 TEC 梯度的自组装 PCFC 复合阴极
已经有0人回复
隔膜与无隔膜:这笔钱该不该花,算完之后答案往往相反
已经有0人回复
海南大学招收储能电池方向博士生
已经有1人回复
电极的"记忆效应":换一股水,前几十小时为什么对不上标称值
已经有0人回复
» 本主题相关价值贴推荐,对您同样有帮助:
问一个关于腐蚀的电化学问题,用恒电位仪怎么测数据画出极化曲线?
已经有12人回复
电化学极化曲线图,分析求助。。。。
已经有16人回复
极化曲线 实验技术 参数设定
已经有4人回复
极化曲线参数求解
已经有3人回复
极化曲线上的钝化区分析
已经有3人回复
请教下不锈钢阳极极化曲线的测定方法
已经有20人回复
极化曲线怎么修改数据点??
已经有10人回复
电化学测极化曲线时,如何选取动电位扫描范围,为什么都从负数开始呢?
已经有13人回复
求2273测循环极化曲线参数设置
已经有10人回复
塔菲尔曲线和动电位极化曲线有什么不同?
已经有5人回复
用CHI660如何测试阳极极化曲线?
已经有22人回复
电化学工作站测不锈钢的tafel极化曲线
已经有6人回复
【求助】急!求助电化学工作站测点蚀电位,极化曲线
已经有9人回复
【求助】极化曲线测量
已经有4人回复
【求助】循环极化曲线怎么测
已经有9人回复
【求助】电化学工作站做的极化曲线不规则?
已经有13人回复
【求助】想问各位极化曲线的问题,谢谢
已经有17人回复
【求助】极化曲线的测定方法
已经有5人回复
【求助】关于极化曲线的测试
已经有15人回复
【求助】如何从极化曲线求动力学参数
已经有7人回复
使自己变得更聪明
1楼
2014-06-13 15:52:41
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )
木瓜fdw
木虫
(正式写手)
应助: 5
(幼儿园)
金币: 5207
散金: 202
红花: 3
帖子: 395
在线: 654.2小时
虫号: 2363494
注册: 2013-03-20
性别: GG
专业: 电化学
引用回帖:
7楼
:
Originally posted by
january1
at 2014-06-14 08:56:23
自己小试了一下,如下
...
恩恩,那我试试,要的结果是那个模样
赞
一下
(1人)
回复此楼
使自己变得更聪明
8楼
2014-06-14 10:59:03
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
阿么米
新虫
(初入文坛)
应助: 0
(幼儿园)
金币: 3.5
帖子: 5
在线: 3.4小时
虫号: 2834398
注册: 2013-11-28
【答案】应助回帖
你的错误是不是没有选中那几列数据
赞
一下
(1人)
回复此楼
10楼
2014-06-17 14:43:06
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
普通回帖
binbinitaly
铁杆木虫
(著名写手)
应助: 391
(硕士)
金币: 5896.6
散金: 3
红花: 38
帖子: 1415
在线: 238.6小时
虫号: 1086877
注册: 2010-09-01
性别: GG
专业: 金属材料的磨损与磨蚀
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
木瓜fdw: 金币+2,
★
有帮助
2014-06-13 16:33:04
木瓜fdw: 金币+5
2014-06-18 21:22:41
在origin里把电流密度的数据设为X列,把电位的数据设为Y列就行。方法就是全部选中该列,右键-set as-X或者Y
赞
一下
回复此楼
既然选择了远方,便只顾风雨兼程!时间是检验一切的唯一标准!
2楼
2014-06-13 16:19:23
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
木瓜fdw
木虫
(正式写手)
应助: 5
(幼儿园)
金币: 5207
散金: 202
红花: 3
帖子: 395
在线: 654.2小时
虫号: 2363494
注册: 2013-03-20
性别: GG
专业: 电化学
引用回帖:
2楼
:
Originally posted by
binbinitaly
at 2014-06-13 16:19:23
在origin里把电流密度的数据设为X列,把电位的数据设为Y列就行。方法就是全部选中该列,右键-set as-X或者Y
你说的这种办法我试过,主要是三组数据,如果是一组数据没问题,三组数据就出现错误提示,Your column selection must include those with plot designations
赞
一下
回复此楼
使自己变得更聪明
3楼
2014-06-13 16:28:34
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
binbinitaly
铁杆木虫
(著名写手)
应助: 391
(硕士)
金币: 5896.6
散金: 3
红花: 38
帖子: 1415
在线: 238.6小时
虫号: 1086877
注册: 2010-09-01
性别: GG
专业: 金属材料的磨损与磨蚀
【答案】应助回帖
★ ★ ★
木瓜fdw: 金币+3,
★
有帮助
2014-06-14 08:24:40
引用回帖:
3楼
:
Originally posted by
木瓜fdw
at 2014-06-13 16:28:34
你说的这种办法我试过,主要是三组数据,如果是一组数据没问题,三组数据就出现错误提示,Your column selection must include those with plot designations...
三组数据也可以啊,每组数据都有一个X列和一个Y列,你把每组数据都单独处理一下,相应的就变成X1Y1,X2Y2,X3Y3
赞
一下
回复此楼
既然选择了远方,便只顾风雨兼程!时间是检验一切的唯一标准!
4楼
2014-06-13 19:38:54
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
木瓜fdw
木虫
(正式写手)
应助: 5
(幼儿园)
金币: 5207
散金: 202
红花: 3
帖子: 395
在线: 654.2小时
虫号: 2363494
注册: 2013-03-20
性别: GG
专业: 电化学
引用回帖:
4楼
:
Originally posted by
binbinitaly
at 2014-06-13 19:38:54
三组数据也可以啊,每组数据都有一个X列和一个Y列,你把每组数据都单独处理一下,相应的就变成X1Y1,X2Y2,X3Y3...
麻烦能说的详细些吗,每一步都做些啥,我放到那EXECL里面以后,也设置了X1Y1,X2Y2,X3Y3,为什么老报错呢,老出现提示:Your column selection must include those with plot designations
赞
一下
回复此楼
使自己变得更聪明
5楼
2014-06-14 08:24:24
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
january1
新虫
(小有名气)
应助: 1
(幼儿园)
金币: 3256
红花: 2
帖子: 83
在线: 223.6小时
虫号: 2677963
注册: 2013-09-24
专业: 金属材料表面科学与工程
引用回帖:
5楼
:
Originally posted by
木瓜fdw
at 2014-06-14 08:24:24
麻烦能说的详细些吗,每一步都做些啥,我放到那EXECL里面以后,也设置了X1Y1,X2Y2,X3Y3,为什么老报错呢,老出现提示:Your column selection must include those with plot designations...
楼上解释比较正确的,你把三组数据单独拿出来,粘到excel中,会出现,A(X),B(Y),C(Y),D(Y),E(Y),F(Y),然后选中A(X),右击把A(X) set as Y,把B(Y) set as X,C(Y) set as Y,D(Y)set as X,依次类推,这样还是出现问题,然后你增加一列,这样第一行字母列就会出现对应的X1,Y1,X2Y2,X3Y3,把对应的内容粘进去,就能画出来了,坑能还有其他的好办法,我只知道这些了,至于出现报错问题就不清楚怎么回事了,希望有所帮助
赞
一下
回复此楼
我就是我
6楼
2014-06-14 08:50:23
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
january1
新虫
(小有名气)
应助: 1
(幼儿园)
金币: 3256
红花: 2
帖子: 83
在线: 223.6小时
虫号: 2677963
注册: 2013-09-24
专业: 金属材料表面科学与工程
引用回帖:
6楼
:
Originally posted by
january1
at 2014-06-14 08:50:23
楼上解释比较正确的,你把三组数据单独拿出来,粘到excel中,会出现,A(X),B(Y),C(Y),D(Y),E(Y),F(Y),然后选中A(X),右击把A(X) set as Y,把B(Y) set as X,C(Y) set as Y,D(Y)set as X,依次类推,这样还是出现 ...

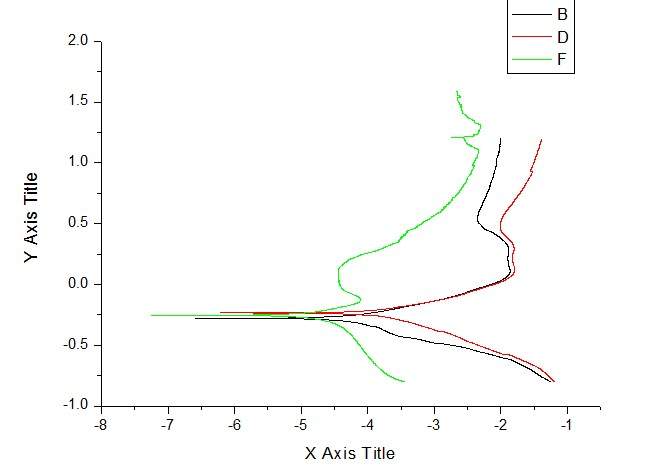

自己小试了一下,如下
赞
一下
回复此楼
» 本帖附件资源列表
欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
附件 1 :
1.OPJ
2014-06-14 08:56:24, 235.5 K
我就是我
7楼
2014-06-14 08:56:23
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
january1
新虫
(小有名气)
应助: 1
(幼儿园)
金币: 3256
红花: 2
帖子: 83
在线: 223.6小时
虫号: 2677963
注册: 2013-09-24
专业: 金属材料表面科学与工程
应该没问题,我都试了
赞
一下
回复此楼
我就是我
9楼
2014-06-14 11:05:27
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
