[求助] 问一个关于腐蚀的电化学问题,用恒电位仪怎么测数据画出极化曲线?

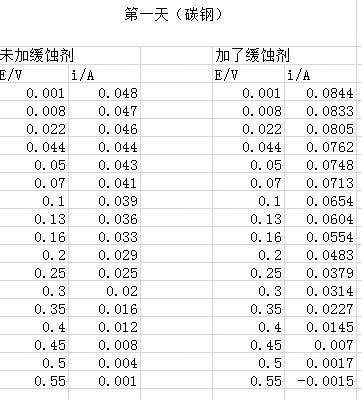

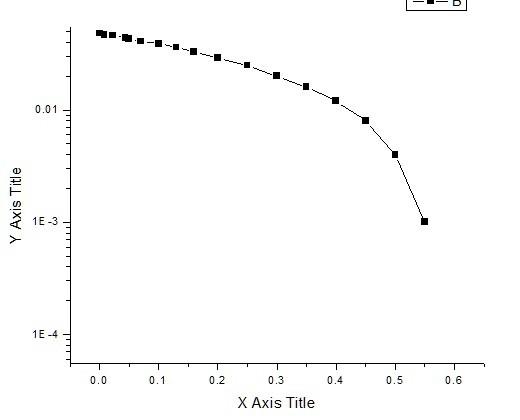

因为没有电化学工作站,所以只能用双显恒电位仪,采用恒电位法测量,但是测出来的数据如下图1,作出来的图是一条线,用origin对电流取对数画图时图形也很奇怪,总是感觉缺少什么,如下图2。那个坐标轴也不知怎么设置成图3的形式(图3是网络截图).我是完全新手,请大家帮帮忙,我要怎样才能画出像图3一样的tafol曲线啊?







回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

学无止境
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tommy7749

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
华松童鞋: 金币+6, ★★★很有帮助 2013-04-20 14:57:57
从你的数据看,随着电位升高,电流反而下降,我判断可能是你的实验步骤不对。
如果自腐蚀电位是-0.55V,用恒电位仪做阴极极化曲线,应该按-0.551,-0.555,-0.560,....,这个顺序做;做阳极极化曲线,要等工作电极恢复自腐蚀电位后,按-0.549,-0.545,-0.540,...,这个顺序做。这里要注意,很多恒电位仪的电流(或电位)显示值与真实值是相反的,比如真实电流值是0.1mA,恒电位仪显示-0.1mA。所以,作图用的数据需要进行修正。
你做的图,横坐标是电位;你给出的例图,横坐标是电流。
还要注意,把电流取对数。
10楼2013-04-20 13:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2007650722

金虫 (著名写手)

10l正解,再补充点,必须先做阴极极化曲线,再做阳极曲线,否则就会很不准
人要不赶紧的死,要不精彩的活
11楼2013-04-22 09:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
只有阴极极化曲线,没有阳极极化曲线曲线
精专业、强意志、壮身体
2楼2013-04-19 10:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

醋人

至尊木虫 (职业作家)

【答案】应助回帖

小木虫上有试验手册、指南一类的,看看
精专业、强意志、壮身体
3楼2013-04-19 10:05:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghuawei

木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
单侧也可以拟合曲线,我之前用电化学工作站 做过,直接软件拟合,很方便
4楼2013-04-19 13:29:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubaosheng

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
2楼正解!你把电位区间设置的小了~终止电位可以比0.6更正一些,以得到阳极极化曲线!
5楼2013-04-19 14:26:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华松童鞋

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by liubaosheng at 2013-04-19 14:26:57
2楼正解!你把电位区间设置的小了~终止电位可以比0.6更正一些,以得到阳极极化曲线!

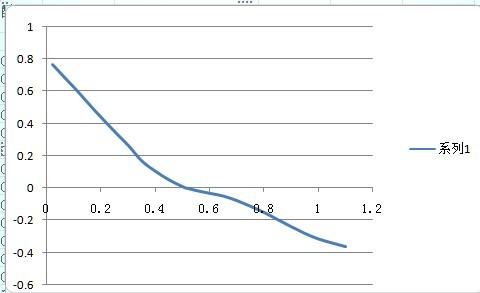

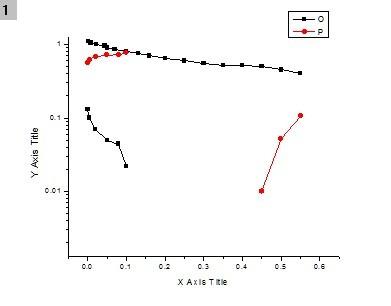

我试过了,得到的是电流,电位图如下图4。然后用origin得出的图如图5.我感觉电流和电位应该成正比,但我测出来的貌似成反比,不知怎么回事?好焦急





学无止境
6楼2013-04-19 14:52:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华松童鞋

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 醋人 at 2013-04-19 10:04:30
只有阴极极化曲线,没有阳极极化曲线曲线

阴极的画对了吗?阳极的应该怎么画?
学无止境
7楼2013-04-19 14:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华松童鞋

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 醋人 at 2013-04-19 10:05:34
小木虫上有试验手册、指南一类的,看看

在哪可以看到
学无止境
8楼2013-04-19 14:55:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

华松童鞋

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by wanghuawei at 2013-04-19 13:29:17
单侧也可以拟合曲线,我之前用电化学工作站 做过,直接软件拟合,很方便

没有电化学工作站,难道用人工?
学无止境
9楼2013-04-19 14:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
