| 查看: 2089 | 回复: 3 | ||
[求助]
动网格求助（平动转动还有变形） 已有1人参与
|

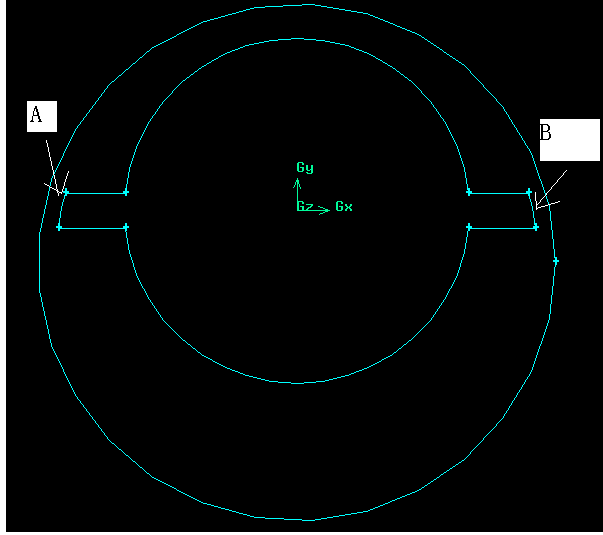

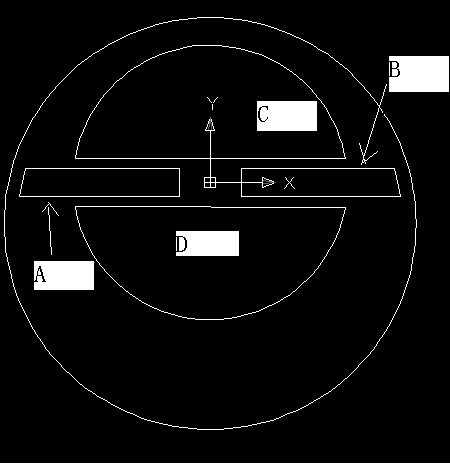

模拟旋片真空泵，如图1中间的部分是转子，绕自身中心匀速转动，两侧的边界A,B在随着转动的同时，沿着外圈圆形轨迹伸长缩短，保持距离不变，转子与外圈之间是网格，请问各位大神如何解决，不想用define gird motion，想通过defined cg motion加变形条件解决，或者也考虑把中间一体结构拆成三部分，如图2，通过分别控制A,B的形心平动加自转控制，然后再单独控制C,D的转动，但现在遇到问题是得到了A,B形心的轨迹方程，xy方向都是关于t的方程，求导后用defined cd motion对A,B加上速度后，运动轨迹不一样了(轨迹用matlab模拟没有问题)，不得其解，可能是单位换算问题，但一直没调过，另外就是分成三部分后中间的空隙会产生网格，能否把这部分网格的影响处理掉或把影响减到最小，因为这与实际情况有出入，急请大神帮忙！！！另外软件用的是Fluent。 图1  图2 |
