[求助] 急求指教：Fluent动网格不变形，，只被拉长 已有5人参与

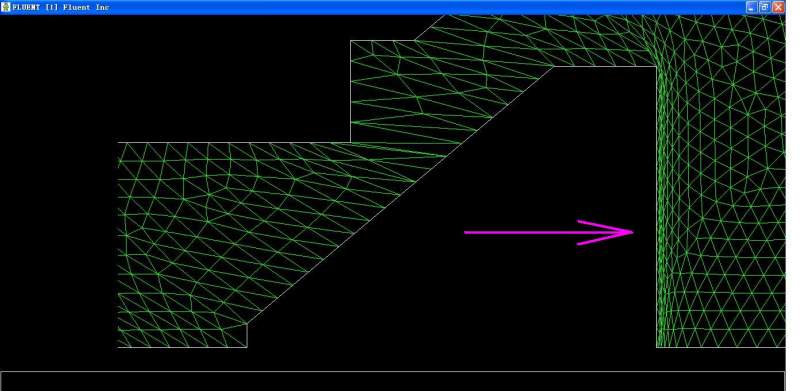

如图所示，是一个锥阀芯向右运动离开阀座的动网格示意图，但阀芯向右运动的过程中，锥面左侧网格只是被拉长，网格并没有重新划分，右侧网格则被压缩，也没有重新划分网格，不知道怎么解决，急求各位高手指教，谢谢！

急求指教：Fluent动网格不变形，，只被拉长
回复此楼

» 收录本帖的淘帖专辑推荐

fluent软件学习 动网格与UDF

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
初来乍到
1楼 2014-10-31 16:11:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hgjdldz

新虫 (初入文坛)

【答案】应助回帖

★
lyynihao0709: 金币+1, ★★★很有帮助 2014-11-03 21:43:56
在设置动网格参数的时候要选择弹簧光顺模型了网格重构模型，既要同时勾选smoothing和remeshing，
赞一下 回复此楼
2楼2014-11-03 17:45:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

★
lyynihao0709: 金币+1, ★有帮助 2014-11-03 21:45:23
动网格里面设定看下  参数设置有问题
赞一下 回复此楼
3楼2014-11-03 19:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erricyang

木虫 (正式写手)

【答案】应助回帖

★
lyynihao0709: 金币+1, ★有帮助 2014-11-03 21:45:47
明显参数设置有问题
赞一下 回复此楼
魏双禽
4楼2014-11-03 21:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyynihao0709

金虫 (小有名气)
引用回帖:
2楼: Originally posted by hgjdldz at 2014-11-03 17:45:27
在设置动网格参数的时候要选择弹簧光顺模型了网格重构模型，既要同时勾选smoothing和remeshing，

谢谢这位大侠，我这两天也发现好像是这三个网格变形方法和参数设置的问题！我再多做几组试试看！
赞一下 回复此楼
初来乍到
5楼2014-11-03 21:48:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
6楼2015-01-18 11:04:58
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

微流咨询

新虫 (正式写手)

【答案】应助回帖

remshing下的max和min设置的不合理造成的

fluent培训
赞一下 回复此楼
7楼2015-01-19 10:18:01
