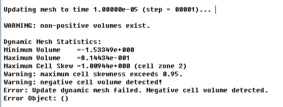

[求助] FLUENT 动网格仿真出现负体积。

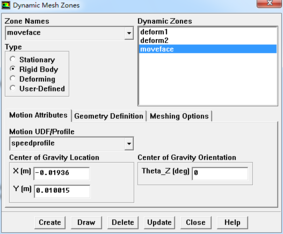

网格设置和参数设置如下图所示：
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-30 22:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huang_gray

铜虫 (小有名气)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-31 14:57:26
把畸变的网格那部分的图发上来，负体积一般就是网格朝着一个方向压缩过头了，按理说你步长已经够小了，还是改善一下网格吧
赞一下 回复此楼
2楼2013-05-31 09:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-31 14:57:40
spring constant factor调小一些，勾上size function就行了……
赞一下 回复此楼
……
3楼2013-05-31 14:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-05-31 16:25:16
spring constant factor调小一些
赞一下 回复此楼
4楼2013-05-31 15:05:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无木之林

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by huang_gray at 2013-05-31 09:34:48
把畸变的网格那部分的图发上来，负体积一般就是网格朝着一个方向压缩过头了，按理说你步长已经够小了，还是改善一下网格吧

哪个畸变网格啊，是网格图吗？
FLUENT 动网格仿真出现负体积。
赞一下 回复此楼
5楼2013-05-31 15:58:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

剑凌云

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-05-31 16:25:04
无木之林: 金币+5, ★★★很有帮助, 参考了下，不过还是去细看了下help才明白的，不过这前的问题不是这个设置的问题。 2013-06-07 21:55:11
参数设置很重要，比如spring constant facor 设小点（如0） 以扩大变形区域，boundary node relaxation设大点（如1） 允许节点变形容易些；remeshing中size remesh interval 改小点（如1）使网格质量的审核间隔变小；还有就是变形区域的设置了。
赞一下(2人) 回复此楼
6楼2013-05-31 16:03:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无木之林

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by Scorpio007 at 2013-05-31 14:51:14
spring constant factor调小一些，勾上size function就行了……

都调到0.1了，也勾上了，还是有这个问题啊，会不会是moveface设置成plane有问题啊？
赞一下 回复此楼
7楼2013-05-31 18:25:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无木之林

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by dragonship at 2013-05-31 15:05:18
spring constant factor调小一些

都调到0.1了，还是有这个问题啊，会不会是moveface设置成plane有问题啊？
赞一下 回复此楼
8楼2013-05-31 19:31:21
