[求助] fluent 算体积

各位，今天遇到一个莫明的问题！！fluent算流体区域体积。
The volume of a surface is computed by summing the volumes of the cells that comprise the zone: （如下图公式）
可是我的计算区域是圆管微通道啊，然后我设置solver为2D,尺寸为1.15mm x 0.38mm （直径0.38mm，管长1.15mm,实际体积为1.30423e-10m3)
咱么fluent---Report---volume Integral  ---Volume  算出来是4.37e-7m3 呀！！谁能告诉我fluent 到底是怎么求算流体区域体积的么？？谢谢

fluent计算区域体积公式

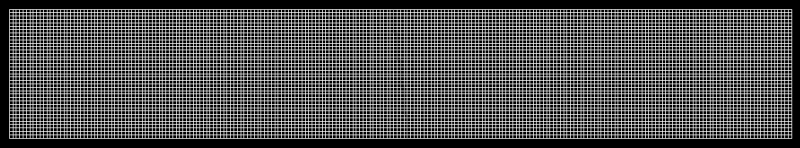

计算区域示意图

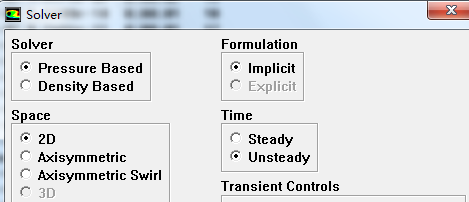

我设置的solver

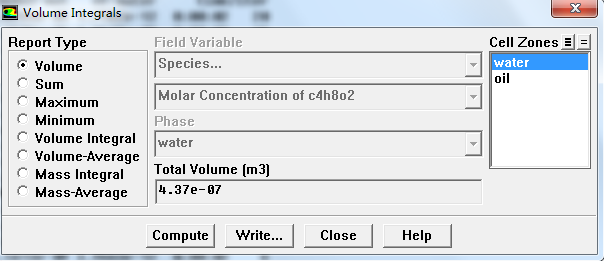

fluent 结果
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天津大学化学工程
1楼 2012-08-09 15:31:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-09 22:40:35
nba24: 金币+1, ★★★★★最佳答案, 很感谢 2012-08-10 14:21:24
1.15mm x 0.38mm  x 1mm = 0.437 mm^3=4.37e-7 m^3
赞一下 回复此楼
2楼2012-08-09 17:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-09 22:40:45
二维的，默认的Z方向是1m，具体的是楼上的算法，fluent可不知道你的这个边长代表直径，如果非想用的，自己编个custom-function就可以了
赞一下 回复此楼
天空不留下我的痕迹，我却已经飞过
3楼2012-08-09 20:45:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-10 22:40:12
自己定义一个公式就可以了把！这在后处理里面有时候会用的
赞一下 回复此楼
我要奋斗到底
4楼2012-08-10 08:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nba24

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 5超7 at 2012-08-10 08:15:59
自己定义一个公式就可以了把！这在后处理里面有时候会用的

谢谢你们！
回复此楼
天津大学化学工程
5楼2012-08-10 14:25:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nba24

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zjzsdu at 2012-08-09 20:45:12
二维的，默认的Z方向是1m，具体的是楼上的算法，fluent可不知道你的这个边长代表直径，如果非想用的，自己编个custom-function就可以了

你好，麻烦你了...
      问一下，我也想自定义啊，可是我没有发现那个选项里有体积选项啊 。。。

自定义---
赞一下 回复此楼
天津大学化学工程
6楼2012-08-10 14:36:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2012-08-12 23:49:17
引用回帖:
6楼: Originally posted by nba24 at 2012-08-10 14:36:09
你好，麻烦你了...
      问一下，我也想自定义啊，可是我没有发现那个选项里有体积选项啊 。。。
72/1b/1570800_1344580519_453.png
自定义---
...

额~都说要自定义了。。。PI*R*R*L
其中R和L都可以在grid下面的选项找到的把？一个是X，一个Y方向上的长度。。。
ps：以上只是个人见解！不对的地方请大家指正！
赞一下 回复此楼
我要奋斗到底
7楼2012-08-10 15:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nba24

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 5超7 at 2012-08-10 15:24:19
额~都说要自定义了。。。PI*R*R*L
其中R和L都可以在grid下面的选项找到的把？一个是X，一个Y方向上的长度。。。
ps：以上只是个人见解！不对的地方请大家指正！...

你好，我知道你的意思....
        可是我的想法是怎样让fluent求解时知道我需要计算的区域是圆管微通道啊....这个需要怎么设置呢

grid



自定义函数
赞一下 回复此楼
天津大学化学工程
8楼2012-08-12 11:21:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 谢谢参与！ 2012-08-12 23:49:36
引用回帖:
8楼: Originally posted by nba24 at 2012-08-12 11:21:32
你好，我知道你的意思....
        可是我的想法是怎样让fluent求解时知道我需要计算的区域是圆管微通道啊....这个需要怎么设置呢
b8/2f/1570800_1344741558_171.png

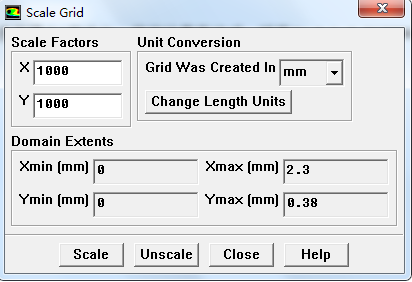

grid
5a/4f/1570800_1344741593_653.png

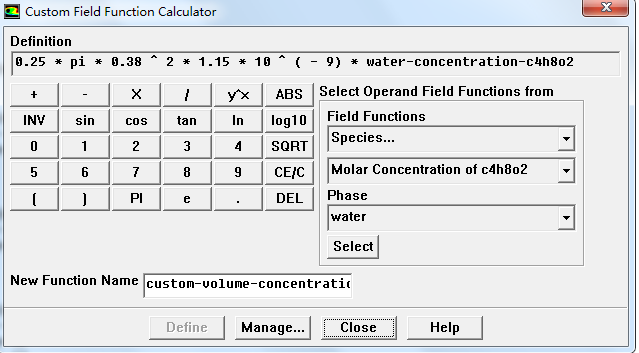

自定 ...

画一半，然后把对称轴定义为symmetry，然后在计算的时候选择symmetry还是symmetry swirl，这我不清楚，反正选择这两个中的一个fluent计算的时候会当做圆通，我更加倾向于后者。。。个人观点。
还有，能不能说一下你那自定义函数算的是什么？一下子没看懂。。。不是体积把！
赞一下 回复此楼
我要奋斗到底
9楼2012-08-12 14:15:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nba24

新虫 (小有名气)
引用回帖:
9楼: Originally posted by 5超7 at 2012-08-12 14:15:13
画一半，然后把对称轴定义为symmetry，然后在计算的时候选择symmetry还是symmetry swirl，这我不清楚，反正选择这两个中的一个fluent计算的时候会当做圆通，我更加倾向于后者。。。个人观点。
还有，能不能说一下 ...

我自己想算的是体积啊....
赞一下 回复此楼
天津大学化学工程
10楼2012-08-13 09:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
