[求助]
怎么模拟机房上送风中流场温度场变化
|
||

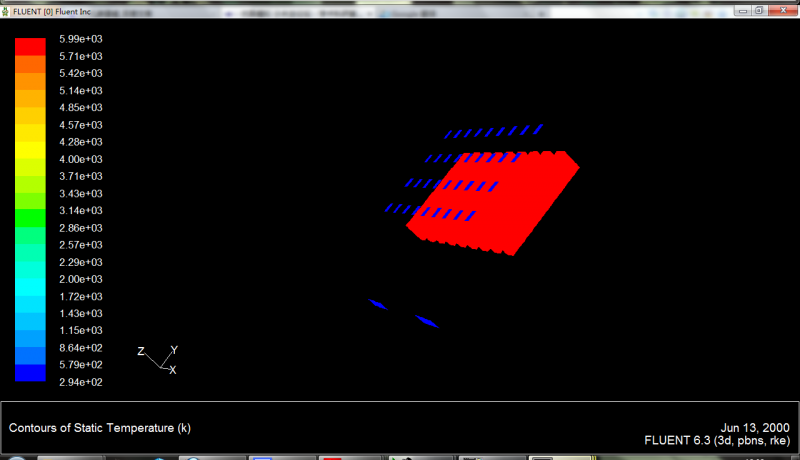

我自己弄了几天了，一直弄不好。我是这样模拟的，将机房设为恒温边界，机柜为热源定热流量，然后在机房顶开几个送风口为速度入口边界，在机房的前方开2个回风口为压力入口。我是控制方程式能量，Boussinesq，k-ε。问题是我模拟完全没有换热，空气也没流动。求高手帮助啊 这是我做出了的温度场 |
回复此楼» 猜你喜欢
346求调剂[0856]
已经有7人回复
-
一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！
已经有3人回复
-
310求调剂
已经有3人回复
-
机械专硕299求调剂至材料
已经有4人回复
-
070300化学319求调剂
已经有7人回复
-
08工科 320总分 求调剂
已经有6人回复
-
一志愿天津大学化学工艺专业（081702）315分求调剂
已经有12人回复
-
307求调剂
已经有3人回复
-
265求调剂
已经有3人回复
-
301求调剂
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 一次型NiAl结构优化，晶格矢量变化非常大，求助~
已经有5人回复
- XRD图中模拟光谱线怎么画
已经有25人回复
- 激光焊接udf，加载温度场不对
已经有7人回复
- 请教fluent数据导出功能 温度场
已经有15人回复
- 如何在温度场云图上添加某一温度的等温线？
已经有7人回复
- fluent温度场分析结果不收敛
已经有6人回复
- 本人研究生做材料加工ANSYS温度场，应力场数值模拟，考上交材料加工什么方向适合？
已经有9人回复
- 我的简单的焊接温度场模拟怎么显示结果总不是想要的？
已经有4人回复
- ansys可以模拟温度场么
已经有9人回复
- ansys温度场的模拟出现了问题 求大侠赐教
已经有5人回复
- 对温度场模拟用哪个软件好
已经有3人回复
- 【讨论】拟电阻丝发热的温度场
已经有7人回复
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
【答案】应助回帖
★ ★ ★
xiegangmai: 金币+3, 仿真EPI+1, 谢谢应助！ 2012-06-14 22:29:08
xiegangmai: 金币+3, 仿真EPI+1, 谢谢应助！ 2012-06-14 22:29:08
|
大致看了下，毕业设计能做到这种程度已经很不错了，我本科那会还没达到这个水平。 对于机柜的简化处理至少有两种方法：（1）不对机柜建模画网格，只保留机柜的轮廓壁面，在壁面上用热流边界；（2）对机柜建模画网格，这时机柜区域为固体区，机柜的发热量折算为该固体区的体积热源，需在Fluent中添加能量源项，这种情况才算是包括机柜内导热和房间内对流的耦合换热，Fluent读入网格时会在机柜表面处自动生成shadow面。 从你贴子中的描述和你case文件中的设置来看，你是想用第一种方法，但是网格文件中你仍然对机柜本身画了网格。所以你如果还是想用方法一，那么在gambit中建模时就要做布尔运算，在房间体积减去机柜占的体积，然后再画网格。 另外在Fluent的设置中，如果你想设回风口压力为0Pa（表压），直接在压力出口那设gauge pressure为0即可，而不是你设的101325Pa。因为你已经 在operating condition中环境压力为101325pa |
12楼2012-06-14 12:45:51
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
2楼2012-06-13 16:35:33
3楼2012-06-13 16:44:28
4楼2012-06-13 22:34:23
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
5楼2012-06-13 23:24:29
6楼2012-06-13 23:29:50
7楼2012-06-13 23:32:03
三个小石子
荣誉版主 (职业作家)
小木虫能源部长
- 仿真EPI: 1
- 应助: 42 (小学生)
- 贵宾: 2.331
- 金币: 11926.5
- 散金: 1861
- 红花: 30
- 沙发: 17
- 帖子: 4400
- 在线: 4808.7小时
- 虫号: 684580
- 注册: 2008-12-30
- 性别: GG
- 专业: 工程热物理相关交叉领域
8楼2012-06-13 23:58:39
9楼2012-06-14 00:19:29
| 这是我的case和dbs |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : default_id8812.dbs
- 附件 2 : 1.cas
2012-06-14 00:26:46, 9 M
2012-06-14 00:28:03, 3.75 M
10楼2012-06-14 00:28:17
