[求助] XRD图中模拟光谱线怎么画

晶体测了XRD，用origin画图，只画出一条线，看文献中还有simulated spectra from  single crystal data（自己理解为模拟光谱线，不知道准不准，就把原文写上来了），不知道怎么画出来的，请各位指教，谢谢大家

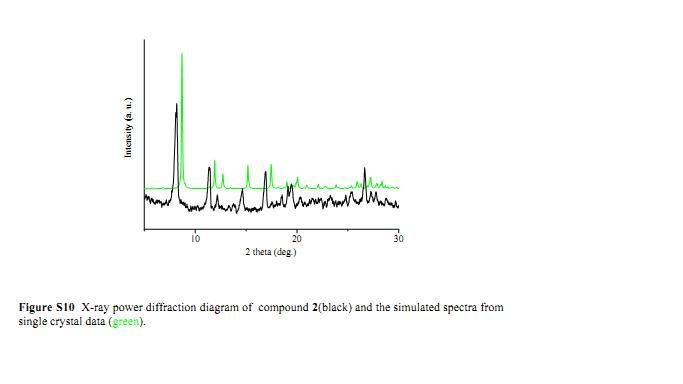

这是文献中的图片。自己把txt数据导入后只有一条线，图中绿色的线是怎么画出的
回复此楼

» 收录本帖的淘帖专辑推荐

好帖子收集 分析测试教程

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-06-05 16:43:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

南风太古心

金虫 (正式写手)
引用回帖:
4楼: Originally posted by 快乐心灵 at 2012-06-05 18:49:15
谢谢，我安装了diamond，具体步骤是什么，能说的详细一点吗，...

详见tutorial 手册第60页“Powder Diffraction Pattern”

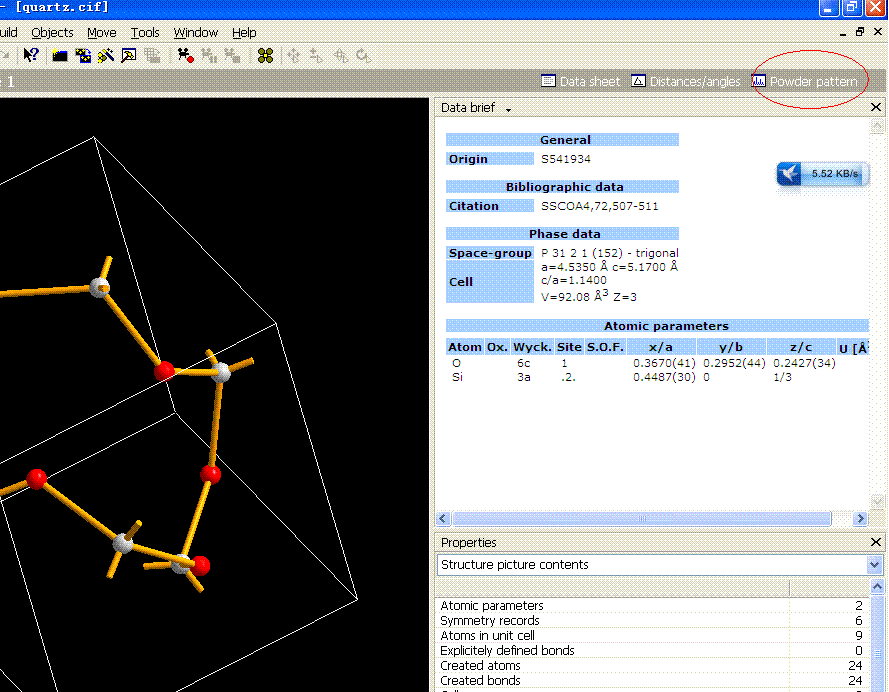

操作步骤如下图
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

快乐心灵
最讨厌半途而废--はなのrefinement计划进行中
5楼2012-06-06 09:42:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxfRebecca

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
快乐心灵: 金币+5, ★有帮助 2012-06-08 15:46:06
留Q 细谈 其实很简单 别忘了给金币 哈哈
赞一下(1人) 回复此楼
17楼2012-06-08 15:27:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zou_jiyong

金虫 (小有名气)
引用回帖:
20楼: Originally posted by 快乐心灵 at 2012-06-09 11:35:41
软件默认的是start ：5 stop：50，你选填3，,80是所有XRD图都这样做吗...

这和你测试的有关，不过一般都是测试3-80
赞一下(1人) 回复此楼
生活就是不择手段地活着！走自己的路让别人无路可走，开别人的车让别人打的去吧!
21楼2012-06-09 15:42:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

南风太古心

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
linhua0402313: , 感谢回帖交流 2012-06-05 20:23:39
快乐心灵: 金币+15, ★★★很有帮助 2012-06-08 15:43:36
文献的意思应该是通过该物质的单晶衍射数据计算出XRD图谱，你只需要找到该物质的单晶数据，然后使用diamond或者MS以及很多其他程序画一个就行了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

快乐心灵
最讨厌半途而废--はなのrefinement计划进行中
2楼2012-06-05 17:45:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaifeng838

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
linhua0402313: , 感谢回帖交流，欢迎常来晶体板块 2012-06-05 20:23:59
使用findit中的Visualize 软件打开，选择粉末衍射即可获得模拟数据
赞一下 回复此楼
3楼2012-06-05 18:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

快乐心灵

金虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by 南风太古心 at 2012-06-05 17:45:34
文献的意思应该是通过该物质的单晶衍射数据计算出XRD图谱，你只需要找到该物质的单晶数据，然后使用diamond或者MS以及很多其他程序画一个就行了

谢谢，我安装了diamond，具体步骤是什么，能说的详细一点吗，
赞一下 回复此楼
4楼2012-06-05 18:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
引用回帖:
5楼: Originally posted by 南风太古心 at 2012-06-06 09:42:59
详见tutorial 手册第60页“Powder Diffraction Pattern”
操作步骤如下图
9c/6a/1784718_1338946905_926.gif
f9/cb/1784718_1338946906_439.gif
...

不知道该如何将数据导出来到origin里作图呢，谢谢
赞一下 回复此楼
6楼2012-06-06 17:36:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsyang

禁言 (正式写手)
感谢参与，应助指数 +1
本帖内容被屏蔽
7楼2012-06-06 18:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
引用回帖:
7楼: Originally posted by lsyang at 2012-06-06 18:27:59
在上图的table栏中点鼠标右键，有save table or save reflection parameters项，点任意都可导出标准谱数据。...

谢谢，嗯，可以导出来，但是导出来做出来的图跟diamond显示的不一样，不是连续的线，只是衍射峰对应的单根直线吧，如何做出来的图跟diamond显示的一样呢？
赞一下 回复此楼
8楼2012-06-06 18:57:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zou_jiyong

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用Mercury软件导入数据，改下角度，保存就好了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

快乐心灵
生活就是不择手段地活着！走自己的路让别人无路可走，开别人的车让别人打的去吧!
9楼2012-06-07 10:07:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

快乐心灵

金虫 (小有名气)
送鲜花一朵
引用回帖:
5楼: Originally posted by 南风太古心 at 2012-06-06 09:42:59
详见tutorial 手册第60页“Powder Diffraction Pattern”
操作步骤如下图
9c/6a/1784718_1338946905_926.gif
f9/cb/1784718_1338946906_439.gif
...

谢谢，我把晶体的cif文件导入进了，到了你图中所示的那一步，接下来怎么把图导出，再把两个图做在一起
赞一下 回复此楼
10楼2012-06-07 12:06:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
