[求助] 如和用origin画文献中的这两个图

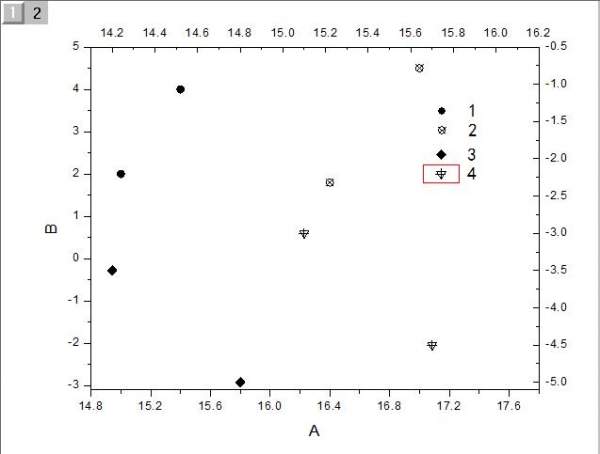

图片1是一张图中多个独立的坐标系，请问如何用origin画？

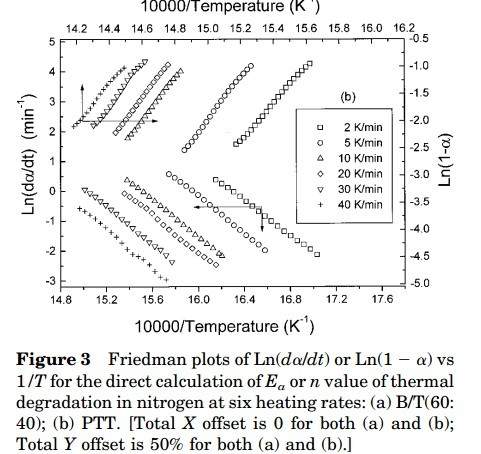

图片2双x双y，应该是两个图层。文章中说两个图层中的图会部分重合，所以对y轴进行offset，可看图片注释，请问两个图层如何进行这样的操作
如和用origin画文献中的这两个图


如和用origin画文献中的这两个图-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
坚持下去就是胜利
1楼 2013-07-18 04:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

154696523

金虫 (著名写手)

正能量使者

【答案】应助回帖

★ ★ ★ ★ ★
wp06: 金币+5, 博学EPI+1, ★有帮助, 谢谢你的回答，我自己再摸索摸索 2013-07-26 22:09:57
引用回帖:
7楼: Originally posted by wp06 at 2013-07-23 22:36:13
你这句话说的很对， 那8.0里该如何对两个图层的y轴设置offset...

8.0以后的版本好像没有设置option的选项了，双击图层是可以修改一些参数，但是实在找不到8以前的版本所示的设置了
赞一下 回复此楼
Positive energy makes life better
8楼2013-07-23 23:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

154696523

金虫 (著名写手)

正能量使者

【答案】应助回帖

帮你试了一下图2，还是比较容易实现的，只需2个图层即可搞定
如和用origin画文献中的这两个图-2
赞一下(1人) 回复此楼
Positive energy makes life better
2楼2013-07-18 10:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wp06

木虫 (正式写手)
引用回帖:
2楼: Originally posted by 154696523 at 2013-07-18 10:18:22
帮你试了一下图2，还是比较容易实现的，只需2个图层即可搞定


我知道是两个图层， 关键是如何对y轴进行offset 才能避免图中两个变量的曲线不重合。 文献中说，如果不对y轴进行offset ，曲线就是部分叠在一起的
赞一下 回复此楼
坚持下去就是胜利
3楼2013-07-18 23:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

154696523

金虫 (著名写手)

正能量使者

【答案】应助回帖

引用回帖:
3楼: Originally posted by wp06 at 2013-07-18 23:31:28
我知道是两个图层， 关键是如何对y轴进行offset 才能避免图中两个变量的曲线不重合。 文献中说，如果不对y轴进行offset ，曲线就是部分叠在一起的...

该设置offset的时候还是要设置的，本例好像不需要
赞一下 回复此楼
Positive energy makes life better
4楼2013-07-19 00:21:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wp06

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 154696523 at 2013-07-19 00:21:21
该设置offset的时候还是要设置的，本例好像不需要...

那该如何设置？因为图下方的注释 指出了Y轴是50%的offset
赞一下 回复此楼
坚持下去就是胜利
5楼2013-07-19 05:55:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

154696523

金虫 (著名写手)

正能量使者

【答案】应助回帖

引用回帖:
5楼: Originally posted by wp06 at 2013-07-19 05:55:33
那该如何设置？因为图下方的注释 指出了Y轴是50%的offset...

我用的是merge的方法做的图，你所说是multi-curve里的waterfall和double Y，如果是后者的话可能需要设置offset，7.5和8.0的设置方法不一样
赞一下 回复此楼
Positive energy makes life better
6楼2013-07-19 10:28:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wp06

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 154696523 at 2013-07-19 10:28:39
我用的是merge的方法做的图，你所说是multi-curve里的waterfall和double Y，如果是后者的话可能需要设置offset，7.5和8.0的设置方法不一样...

你这句话说的很对， 那8.0里该如何对两个图层的y轴设置offset
赞一下 回复此楼
坚持下去就是胜利
7楼2013-07-23 22:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
