残差曲线的问题
|
| 我要计算我模型的流场，选用了可实现的湍流模型，并用stadard的压力差值方式，对流项都选择quick，离散的方式选取simple，发现残差曲线一开始很平稳的向下降低，后来到1000多步的时候残差曲线呈波状，直至结束，请问大家为什么会这样？是我设定哪里出了问题？ |
回复此楼» 猜你喜欢
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有8人回复
-
一个有机合成实验室都需要哪些设备？
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent中的体热源加载问题（实际上是热流密度，不是热生成率）
已经有19人回复
- 两相流模拟，残差图一段时间后一直跌宕着，没有收敛的倾向。。。
已经有11人回复
- fluent模拟气液混合流动
已经有6人回复
- fluent迭代流动曲线呈直线状态
已经有6人回复
- 多相流稳态计算，迭代20000多步，不收敛，怪异问题各位请进～
已经有14人回复
- fluent迭代残差曲线震荡
已经有6人回复
- fluent迭代时候出现的问题
已经有7人回复
- 【求助】非稳态计算的残差代表什么呢？
已经有11人回复
- 【求助/交流】微生物生长曲线的数据怎么处理？？
已经有22人回复
- 【求助】如何同时拟合两条曲线或者两个函数！【已解决】
已经有7人回复
- 请教关于曲线拟合的问题
已经有1人回复
- 【求助】请教残差曲线震荡的解决问题
已经有6人回复
jackdon
金虫 (著名写手)
灌水是蜜糖…
- 仿真EPI: 1
- 应助: 6 (幼儿园)
- 贵宾: 0.001
- 金币: 2054.5
- 散金: 8
- 红花: 6
- 沙发: 1
- 帖子: 1231
- 在线: 250.7小时
- 虫号: 1152778
- 注册: 2010-11-22
- 性别: GG
- 专业: 可再生与替代能源利用中的
【答案】应助回帖
★ ★ ★ ★
xiegangmai(金币+2): 谢谢应助！ 2011-10-23 11:04:37
xiegangmai(金币+2): ллО 2011-10-23 11:04:40
xiegangmai(金币+2): 谢谢应助！ 2011-10-23 11:04:37
xiegangmai(金币+2): ллО 2011-10-23 11:04:40
|
迭代收敛问题的因素有很多，楼主计算的是什么流场呢，问题貌似没说清楚啊。 可能性很多，可能是物理模型本身就不是稳态的，按照稳态计算就很难收敛；也可能是网格质量问题，纵横比、非结构化等等；quick格式虽然是三阶精度的，但仅对六面体网格有效；计算体积力的时候压力差值建议采用体积力权重或者二阶精度；初始场对计算结果收敛性影响也比较大，需要合理给定；还有通常的收敛因子凭经验修改，可以加快收敛；等等…… 如果一上来就算一把，多半不是理想的结果。 |
2楼2011-10-23 09:29:53
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26066.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
3楼2011-10-23 10:52:39
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26066.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
4楼2011-10-25 08:31:07
jackdon
金虫 (著名写手)
灌水是蜜糖…
- 仿真EPI: 1
- 应助: 6 (幼儿园)
- 贵宾: 0.001
- 金币: 2054.5
- 散金: 8
- 红花: 6
- 沙发: 1
- 帖子: 1231
- 在线: 250.7小时
- 虫号: 1152778
- 注册: 2010-11-22
- 性别: GG
- 专业: 可再生与替代能源利用中的
【答案】应助回帖
★ ★ ★
5超7(金币+3): 谢谢你，好专业啊！ 2011-10-28 08:15:52
臭水沟(金币+3): 谢谢交流~~ 2011-10-28 09:22:05
5超7(金币+3): 谢谢你，好专业啊！ 2011-10-28 08:15:52
臭水沟(金币+3): 谢谢交流~~ 2011-10-28 09:22:05
|

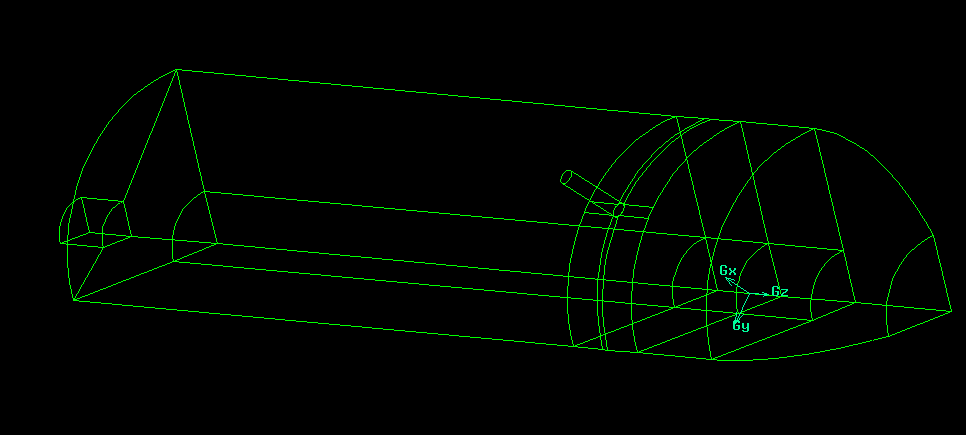

1，可以考虑将出口管段拉长，出口管径0.2m，按这个的15-20倍长度，然后就可以设定outflow了，当然用pressure-outlet也可以；这样可以避免出口扰动对计算结果的影响； 2，湍流强度计算可参照管流的湍流强度公式（中科大讲义等资料上有该公式，Turbulent Intensity与Re成-1/8次方的比例关系），10%的湍流强度不小，关键是湍流特征长度可以设定小一点，比较容易收敛； 3，没看到lz的网格细节，但从几何模型的尺寸推断，网格质量可能并不是很好，也会影响收敛。 4，其他，如差分格式之类的，原则上先一阶格式计算，再改为二阶计算；Realizable k-e模型对于有旋流的情况模拟效果还可以。 |
5楼2011-10-27 20:18:47
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26066.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
6楼2011-10-28 08:14:01
jackdon
金虫 (著名写手)
灌水是蜜糖…
- 仿真EPI: 1
- 应助: 6 (幼儿园)
- 贵宾: 0.001
- 金币: 2054.5
- 散金: 8
- 红花: 6
- 沙发: 1
- 帖子: 1231
- 在线: 250.7小时
- 虫号: 1152778
- 注册: 2010-11-22
- 性别: GG
- 专业: 可再生与替代能源利用中的
7楼2011-10-28 08:44:54
5超7
至尊木虫 (著名写手)
菜鸟
- 仿真EPI: 1
- 应助: 488 (硕士)
- 金币: 26066.5
- 散金: 41
- 红花: 41
- 帖子: 2465
- 在线: 880.7小时
- 虫号: 1371942
- 注册: 2011-08-18
- 性别: GG
- 专业: 能源化工
8楼2011-10-28 12:13:42
caemechanics
至尊木虫 (正式写手)
- 仿真EPI: 1
- 应助: 38 (小学生)
- 贵宾: 0.218
- 金币: 12469.4
- 红花: 70
- 帖子: 734
- 在线: 258小时
- 虫号: 1361907
- 注册: 2011-08-05
- 专业: 固体力学
9楼2012-04-15 16:06:39
