[求助] 计算域网格划分 已有1人参与

研究楼梯间内自然通风模拟,外部流场计算域选取楼梯间模型的长x宽x高均约为10倍,先前楼梯间内的网格已经划分,但是楼梯间外部大气流场的网格应该如何划分,总是歪斜率>0.97或者out of memery ,想划成楼梯间表面网格较为密集,远场较稀疏的网格,是不是要用size function ?
先前楼梯间网格非结构网格,大小0.3。

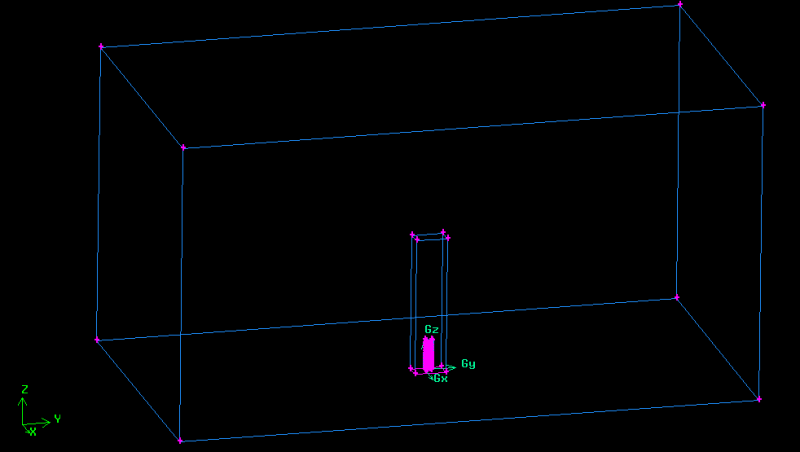

上图

计算域网格划分


计算域网格划分-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

工程热物理相关交叉领域
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingguohust

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
明风寒俊: 金币+10, 有帮助, 谢了 2015-06-11 10:19:11
你如果使用的是ICEM的话,把全局网格尺寸定义为你外部空间的网格,尺寸,然后在楼梯间添加density进行局部加密,设置密度球的尺寸后和网格尺寸,再添加个增长率就可以了。

不过你这个貌似是用的Gambit吧?用的少,无法提供帮助了,不过你可以按照上面的思路划分
Come on,baby!
2楼2015-06-09 11:05:44
