[求助] 跪求!一个简单而困惑的仿真计算时间与网格细分问题!!附图片的清晰询问

大神们好,小弟最近在用abaqus的explicit做一个模拟。大意如图所示,一块有初速度的材料块沿着导轨竖直下滑,重力方向与速度方向一致,如图材料块右侧还受到垂直于导轨方向的外加压力,从而使材料块与导轨发生接触摩擦,产生制停。研究对象是材料块与导轨摩擦表面的温升情况。
    现在有个很棘手的情况,材料块初速度是10m/s,加速度为0.2g 这样滑行距离约为25米。(材料块长度约为0.3米)在那么长的导轨距离上要划分网格,比如选单元边长2mm,那么导轨上的单元数就要几百万个,相信计算所需时间太长了!!!

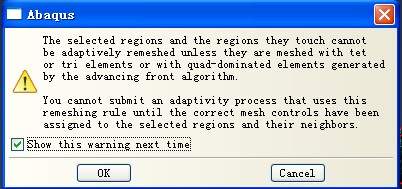

    主问题:有个想法是把先把导轨网格粗划分,然后材料块划到某处,某处的导轨接触面上软件对单元自动加密细化,用Remeshing rules 功能时却出现了如图所示的错误。我采用的都是structure的划分技术,材料区域变成绿色的那种,以及线性缩减的热力耦合单元采用explicit计算,应该是时间最节省的方式了。若采用提示的Quad-dominated网格,应该可以自动加密,但计算时间能不能缩短呢?
    次问题:有没有朋友遇到几百万个单元的摩擦接触升温课题,实验室有台八核的计算机算23万个单元就要36个小时,是不是只能拿到超级计算中心去付费计算了?
    恳请各位大神给点参考意见,十分感谢!
跪求!一个简单而困惑的仿真计算时间与网格细分问题!!附图片的清晰询问


跪求!一个简单而困惑的仿真计算时间与网格细分问题!!附图片的清晰询问-1

[ Last edited by f0802013 on 2013-5-30 at 14:39 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laogao1123

金虫 (小有名气)

不错,我也想知道
努力才能被肯定
2楼2013-06-01 09:00:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun34978

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
f0802013: 金币+5, ★有帮助, 谢谢,你提供了一个思路,我查找下相关资料~ 2013-06-02 19:13:58
xiegangmai: 金币+1, 谢谢参与! 2013-06-03 21:18:12
不能采用质量放大等加速算法吗?
3楼2013-06-02 12:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lovehalfmoon

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★
f0802013: 金币+2, ★有帮助, 已经取了一半呀,另外一半的导轨和对称的钳块没有画上去。估计要用网格自动加密技术了。 2013-06-14 09:26:39
xiegangmai: 金币+2, 鼓励讨论交流! 2013-06-23 22:33:35
滑块可以取一半分析吗?这样可以节约计算成本,另外就是导轨在与滑块接触的轨迹上网格细化,在不可能接触或者热影响区外就粗化或者无限元分析。
4楼2013-06-13 20:26:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

f0802013

铜虫 (初入文坛)

引用回帖:
3楼: Originally posted by sun34978 at 2013-06-02 12:36:22
不能采用质量放大等加速算法吗?

后来我查了一下abaqus6.6在机械工程中的应用一书,发现里面说质量放大系数只适合机械加工,而且放大越大,与真实的情况相差越远。。还是觉得用在这里不是很合适~
5楼2013-06-30 14:41:08
