[求助] 划分网格时出现错误 已有1人参与

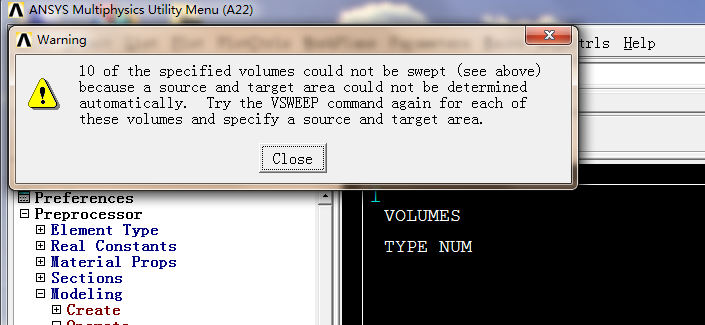

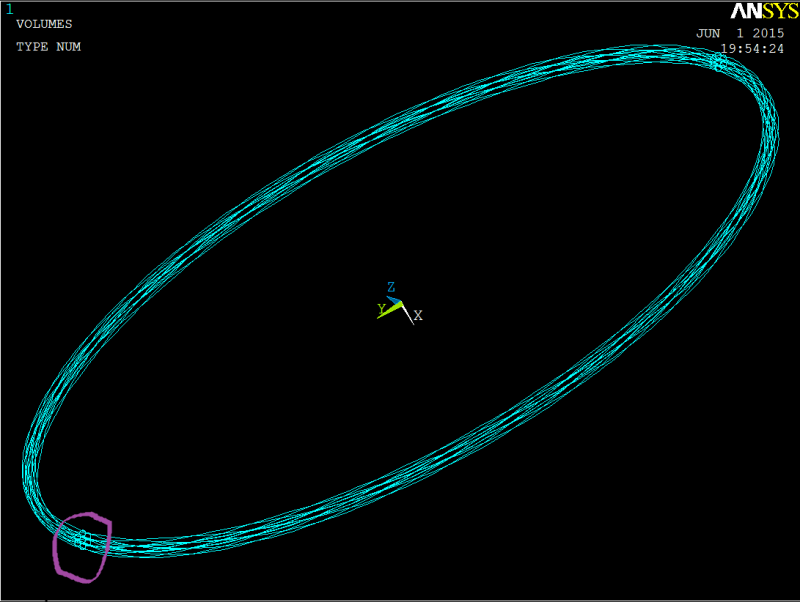

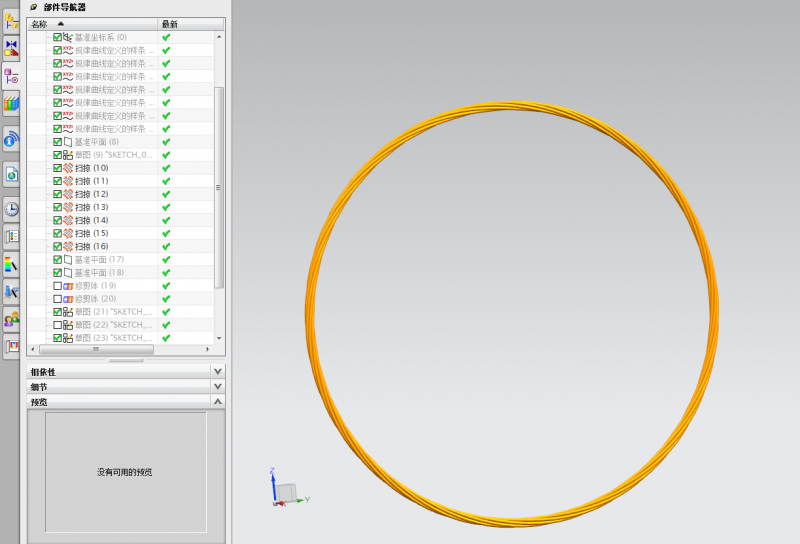

图一是用UG画的钢丝绳,图二是导入ANSYS后的结果,图三是划分网格时的错误,我怀疑是图二出现的小圆圈导致的,我想问一下如何把小圆圈删除

划分网格时出现错误


划分网格时出现错误-1


划分网格时出现错误-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

不是它的问题...你把精度加到1,划分试试...

[ 发自小木虫客户端 ]
2楼2015-06-01 22:18:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
原因是提扫掠时不能确定源面和目标面。
  小圆圈似乎是你的钢丝绳的截面,可能每根钢丝不是一个连续的实体,或者没有预先对源面划分面网格。
  试试看:每次选择一根钢丝进行扫掠,比较容易查找问题。
3楼2015-06-02 06:41:29
