ANSYS网格划分求助 已有3人参与
|
|

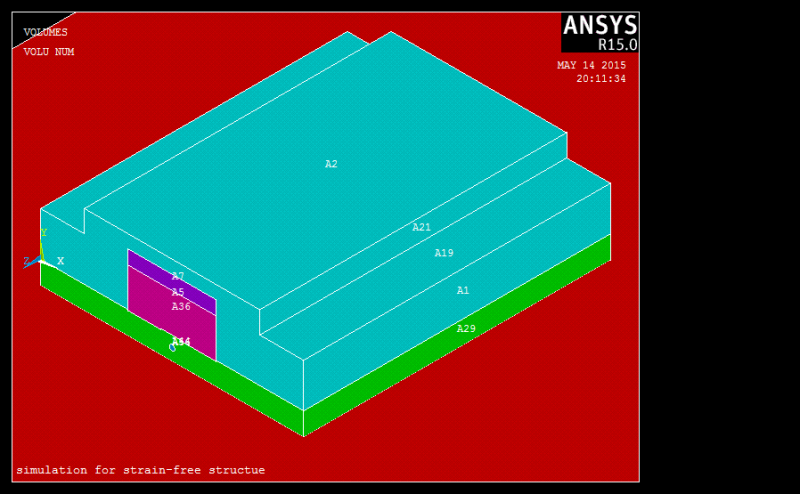

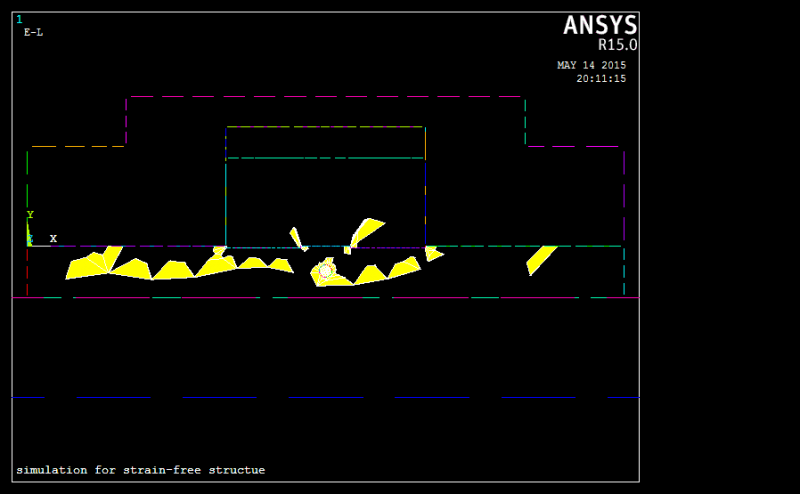

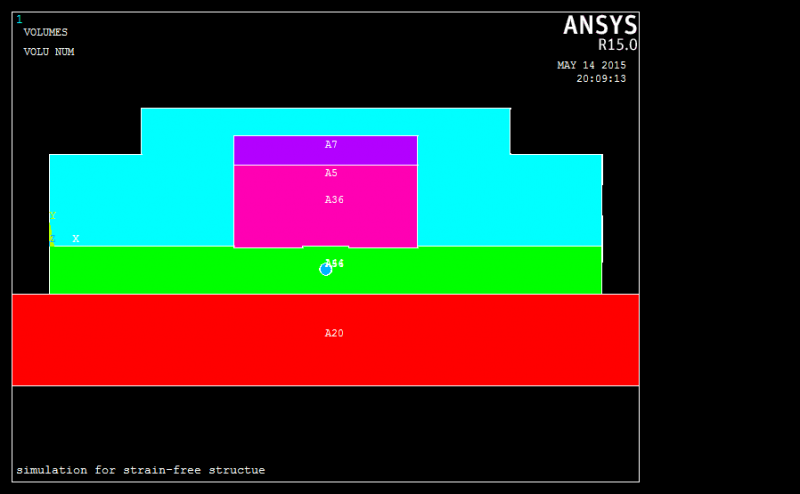

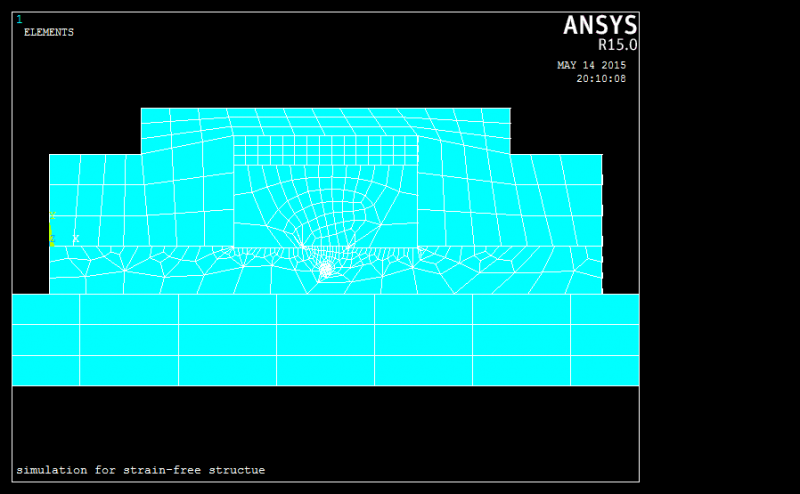

各位大神小神们，我用solid185做出如图1的模型，网格划分时图中那个小圆柱部分总是会报错，我选择的网格划分是MeshTool－Volumes－Hex／Wedge－Sweep－Auto Src／Trg－Sweep－Pick All，报错内容是要求改变圆柱尺寸或者手动进行网格划分（AMESH或AMAP），可是它只是指出圆柱体最靠外的圆面（area）有错误，所以我不知道应该如何进行手动mesh。图3是划分后的网格图，图4是有warning和error的部分。 我并不想改变尺寸，不知道应该用什么方法来进行网格划分，具体是采用free还是mapped还是sweep，还望各位大侠不吝赐教，感激不尽感激不尽！  strain-freestructure1.png  strain-freestructure2.png  strain-freestructure3.png  strain-freestructure4.png |
