[求助] 求助用Gambit对开缝翅片模型进行网格划分，求大神帮助啊 已有3人参与

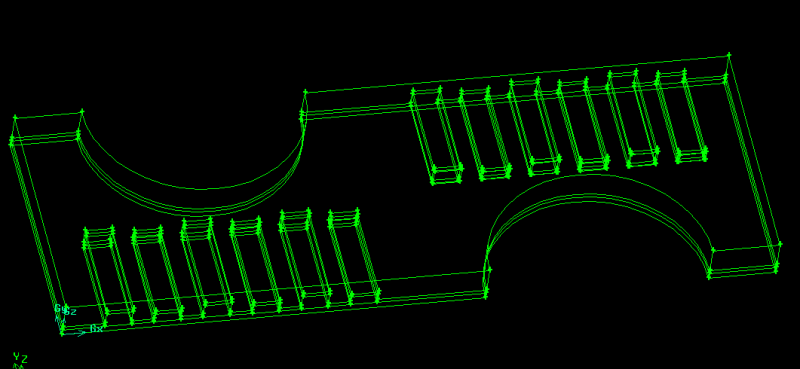

如下图中间是固体翅片，翅片上开条型缝，并且缝上搭桥片，上下两个体为流体，不管是结构化或非结构化网格都画不出来，求大神帮助啊！！求助用Gambit对开缝翅片模型进行网格划分，求大神帮助啊
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : default_id2932.dbs
    • 2015-05-06 19:08:01, 2 M
  • 附件 2 : default_id2932.jou
    • 2015-05-06 19:08:02, 25.75 K
  • 附件 3 : default_id2932.trn
    • 2015-05-06 19:08:02, 23.38 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-05-06 19:16:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jadison

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这个需要切分成很多个单独的体，每个槽都得单独切开，上下切，分成一条条的；建议横向再切分一刀。切分好了，应该不是太难，但是挺费时间的。
赞一下 回复此楼
2楼2015-05-06 20:58:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dantin90

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
结构太复杂而且尺寸跨度大，直接画肯定不行的，你多切几下，尽量切成规则的六面体或者棱柱，规则的几何形状有助于网格生成

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2015-05-07 00:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyangj

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by jadison at 2015-05-06 20:58:20
这个需要切分成很多个单独的体，每个槽都得单独切开，上下切，分成一条条的；建议横向再切分一刀。切分好了，应该不是太难，但是挺费时间的。

谢谢啊，你这个方法应该可行，不知道按你的说法切分后能都画六面体结构化网格吗？
赞一下 回复此楼
4楼2015-05-07 10:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyangj

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by dantin90 at 2015-05-07 00:26:23
结构太复杂而且尺寸跨度大，直接画肯定不行的，你多切几下，尽量切成规则的六面体或者棱柱，规则的几何形状有助于网格生成

多谢了，我试试看吧！
赞一下 回复此楼
5楼2015-05-07 10:50:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
可以用icem试试 结构还可以
赞一下 回复此楼
6楼2015-05-07 12:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jadison

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by jiangyangj at 2015-05-07 10:49:27
谢谢啊，你这个方法应该可行，不知道按你的说法切分后能都画六面体结构化网格吗？...

这就是一个互相匹配的过程，大部分应该用六面体没问题，过渡区域有可能要用四面体网格
赞一下 回复此楼
7楼2015-05-07 21:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyfwd

木虫 (小有名气)
从结构上看，分块好的话，都可以是六面体网格，对弧形边界加密的话，网格质量应该还是比较好的
赞一下 回复此楼
8楼2015-05-08 07:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyangj

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by jadison at 2015-05-07 21:00:49
这就是一个互相匹配的过程，大部分应该用六面体没问题，过渡区域有可能要用四面体网格...

网格是画出来了，但模型上下两个面要设成周期性边界，即要link使其网格一致，可是上表面由于分块后分裂成多个面，怎么用link功能使上下表面网格一致啊？
赞一下 回复此楼
9楼2015-05-08 19:23:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiangyangj

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by zyfwd at 2015-05-08 07:57:54
从结构上看，分块好的话，都可以是六面体网格，对弧形边界加密的话，网格质量应该还是比较好的

谢谢啊！请问怎么用link功能对一个面和另一个由多个面拼接成的面操作，使其网格一致啊？
赞一下 回复此楼
10楼2015-05-08 19:27:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
